Нижегородский государственный
технический университет им. Р.Е. Алексеева
Кафедра «Электропривод и автоматизация
промышленных установок»
Отчет по лабораторной работе № 2
«Усилительные устройства на операционных усилителях»
Выполнил: студент группы 19-Э-5. Федоров К.Р.
Проверил: Бердников И.Е.
г. Нижний Новгород
2021 г.
Цель работы: ознакомится с лабораторным стендом, изучить принципиальные схемы УПТ, компаратора и усилителя переменного сигнала на ОУ, изучить работу усилителя постоянного тока (УПТ) и компаратора на ОУ, изучить работу усилителя переменного сигнала на ОУ.
Экспериментальная часть

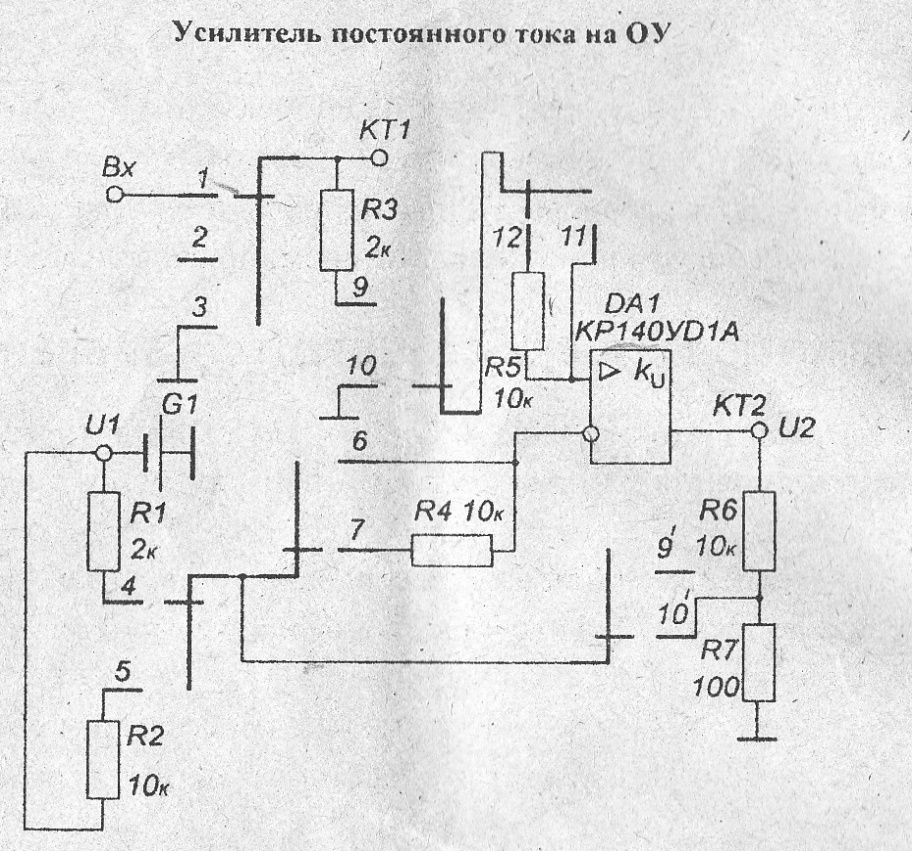

Электрическая схема
|
БЛОК «УПТ И КОМПАРАТОР НА ОУ»
|
|
|
|
|
|
|
|
|
|
|
|
|
5.3 Изучение работы усилителя постоянного тока (УПТ) и компаратора на ОУ
5.3.1
Снятие передаточной характеристики
инвертирующего усилителя при заданном
сопротивлении резистора на инвертирующем
входе, определение коэффициента усиления
,
наибольшего и наименьшего значения
выходного напряжения
,
.
5.3.2.Изучение влияния входных токов ОУ на работу инвертирующего усилителя
Включаем
коммутаторы 6,10,11
Включаем коммутаторы 6,10,12
Включаем коммутаторы 7,10,12
Включаем коммутаторы 7,10,11

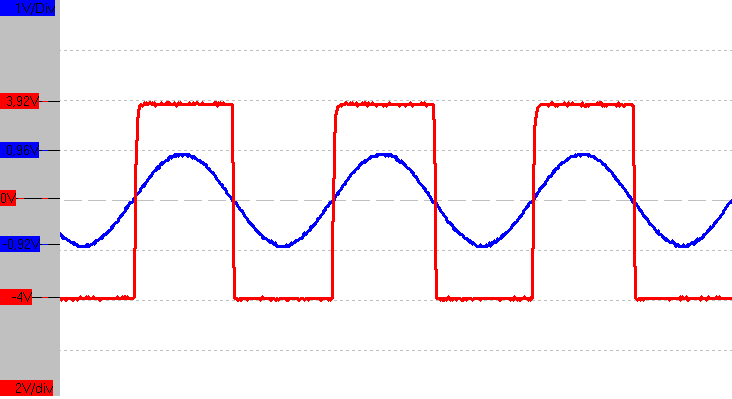

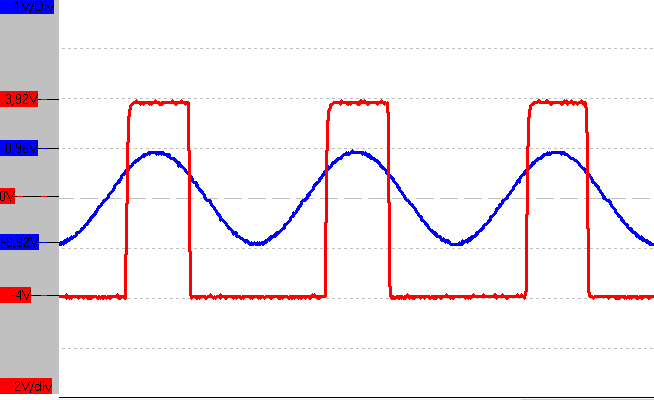

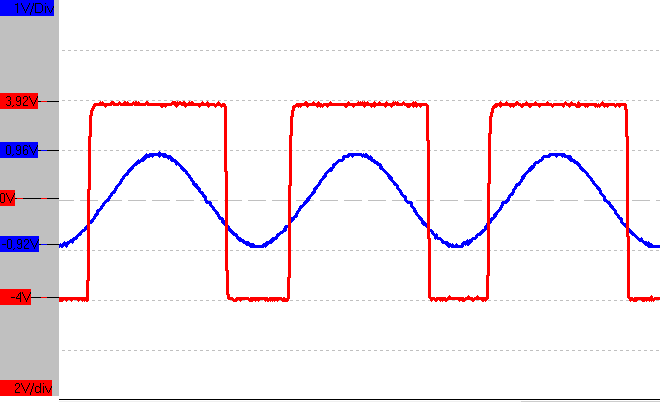

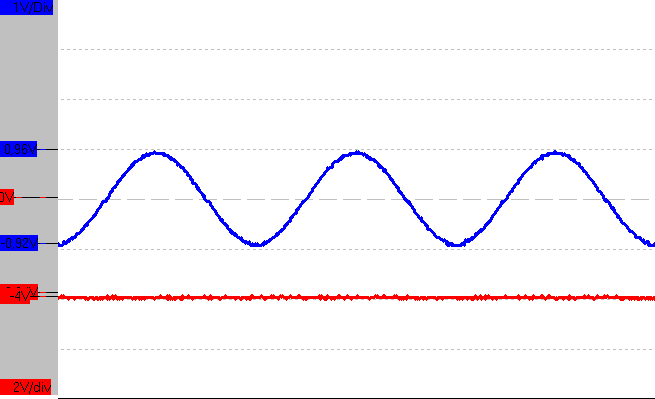

5.3.3 Изучение работы компаратора при плавно изменяющемся сигнале U1 на инвертирующем входе и синусоидального на не инвертирующем частотой F=250 Гц с амплитудой Uвх=(0,5…1,5)В.
5.4 Изучение работы усилителя переменного сигнала на ОУ
5.4.1 Снятие и построение передаточной характеристики ОУ, определение коэффициента усиления и напряжения смещения
5.4.2
Определение коэффициента ослабления
синфазного сигнала ОУ
.
5.4.3
Снятие амплитудной характеристики не
инвертирующего усилителя

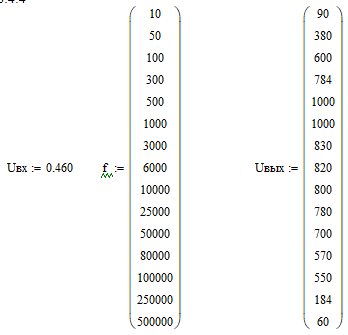

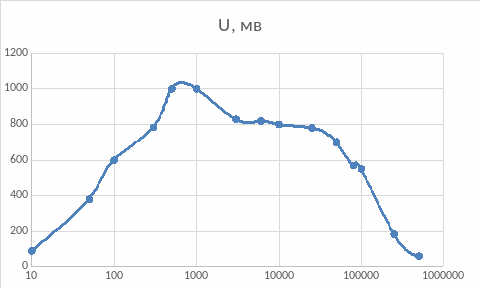

5.4.4 Снятие амплитудно-частотной характеристики не инвертирующего усилителя.
Выводы:
В ходе проведения работы было экспериментально доказано, что при подаче напряжения на инвертирующий вход на выходе получим обратное напряжение, усиленное согласно коэффициенту усиления прибора.
Передаточная характеристика ОУ полностью соответствует теории, включая наличие напряжения смещения, равного 0.2В.
Амплитудная характеристика неинвертирующего усилителя показала, что входное и выходное напряжение линейно зависимы и не меняют знака в отличии от инвертирующего включения.
