Физические основы электротехники 4 семестр / Лабы / Lab_1_FOE

Нижегородский государственный

технический университет

имени Р.Е. Алексеева

Кафедра "Электропривод и автоматизация промышленных установок"

Отчет по лабораторной работе № 1

«ТРАНЗИСТОРНЫЕ КАСКАДЫ УСИЛЕНИЯ»

Выполнили:

Студенты 19-Э-5

Федоров К.Р.

Проверил: Бердников И.Е.

Нижний Новгород 2021

Цель работы: изучение принципа действия и характеристик усилительных каскадов, построенных на биполярных и полевых транзисторах.

Исходная схема:

5.3

5.4

5.3.1

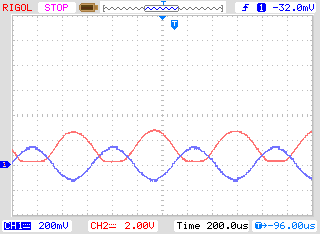

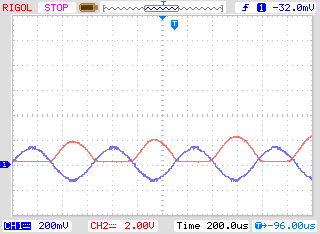

Изучим работу усилительного каскада в различных классах.

Класс «А» U1 = 0.74 B U2 = 2.73 B

Класс «B» U1 = 0.77 B U2 = 1.07 B

Класс «C» U1 = 0.78 B U2 = 0.48 B

Класс «AB» U1 = 0.77 B U2 = 1.27 B

Класс «D» U1 = 0.71 B U2 = 1.88 B

5.3.2

Определим величины напряжений покоя переходов транзистора, обеспечивающих наибольшую амплитуду неискаженного выходного напряжения каскада.

U_БЭ = 0.75 B

U_КЭ = 2.75 B

5.3.3

Снимем передаточную характеристику каскада найдём коэффициент усиления .

5.3.4 Снимем амплитудную характеристику усилителя и найдём коэффициент усиления .

5.3.5 Рассчитаем коэффициент усиления каскада.

K_U = (Ik * Rk) / (Iэ * Rэ) = 10

Вывод:

5.4.1 Измерим величины напряжений покоя между электродами транзистора. U1 = 2.72 B U2 = 1 B U_ВХ = 1,7 B U3 = 0.88 B U_ВЫХ = 3,8 B

5.4.2 Изучим влияние отрицательной обратной связи по току на работу каска­да.

K_U= 2.235

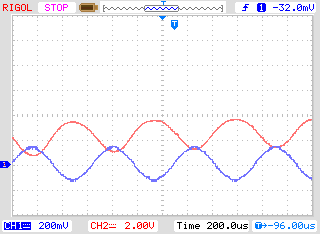

5.4.3 Снимем амплитудную характеристику усилителя переменного сигнала. Определим коэффициент усиления каскада .

5.4.4

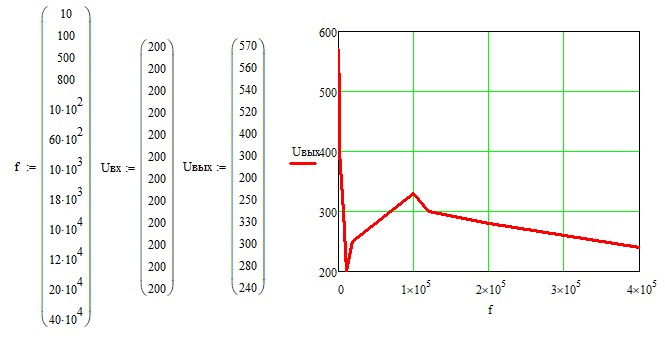

Снимем амплитудно-частотную характеристику каскада и определим его полосу пропускания

5.4.5 Начертим схему замещения каскада, рассчитать его усилительные пара­метры в полосе пропускания.

200	20... 90	0,3

B= h₂₁ = 20

R_ВХ = h₁₁ = 200

R_ВЫХ = 1/h₂₂ = 3.33

Вывод:
