Федеральное агентство связи

Федеральное государственное бюджетное образовательное

учреждение высшего образования

Поволжский государственный университет телекоммуникаций и информатики

Кафедра «Информационных систем и технологий»

Лабораторная работа №1

По дисциплине «Инфокоммуникационные системы и сети»

Тема: «Уровни передачи, остаточное затухание и

нелинейность каналов»

Вариант 10

Выполнила: студентка гр. ИСТ-74у

Смолева В.А.

Проверил: старший преподаватель

______________ /Атаев С.Г./

Самара, 2020

Цель работы

Освоение методики расчёта и навыков измерения параметров передачи (уровней передачи и затухания каналов и трактов систем передачи) и нелинейности усилителей.

Изучение законов формирования продуктов нелинейности в групповых усилителях многоканальных систем передачи.

3

1

1

1.0

0.12

0.012

Задание 1.Ознакомиться с программой модели группового усилителя многоканальной системы передачи, установить заданные парамет-ры исследования;

Задание 2. Снять показания амплитуд (напряжений) всех продуктов нели-нейности на выходе усилителя;

Формула частоты	Значение частоты, Гц	Амплитуда, В Ux
f2-2*f1	500	0,81
f1	1000	33,51
f2-f1	1500	3,6
2*f1	2000	5,4
f2	2500	11,89
3*f1	3000	0,81
f3-2*f2	3300	0,09
f1+f2	3500	3,6
2*f2-f1	4000	0,27
f2+2*f1	4500	0,81
f3-f1-f2	4800	0,54
2*f2	5000	0,6
f3-f2	5800	1,2
f1+2*f2	6000	0,27
f3-2*f1	6300	0,81
f3+ f1-f2	6800	0,54
f3-f1	7300	3,6
3*f2	7500	0,03
f3	8300	11,89
f1+f3	9300	3,6
f3-f1+f2	9800	0,54
f3+2*f1	10300	0,81
f3+f2	10800	1,2
f1+f2+f3	11800	0,54
f3+2*f2	13300	0,09
2*f3-f2	14100	0,09
2*f3-f1	15600	0,27
2*f3	16600	0,6
f1+2*f3	17600	0,27
f2+2*f3	19100	0,09
3*f3	24900	0,03

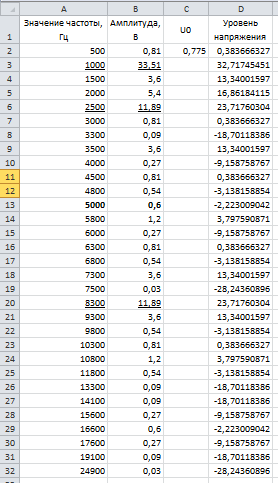

Задание 3. Посчитать уровень напряжения

Таблица в формулах:

Задание 4.Посчитать Коэффициент усиления описывающий частоту по варианту

Вариант

2*f2

5000

0,6

По моему варианту из таблицы 3.1 из методички формула на входе равна:

Задание 5. Коэффициент усиления описывающий усилитель в целом:

Расчет U вых по формуле

Вывод: Во время выполнения лабораторной работы была изучена работа программой модели группового усилителя. По показателям, выписанным из программы, были сделаны расчеты значения уровней на выходе усилителя и коэффициенты усиления.
