Методы объединение цифровых потоков - 2в

Федеральное агентство связи

Федеральное государственное бюджетное образовательное

учреждение высшего образования

Поволжский государственный университет телекоммуникаций и информатики

Кафедра «Информационных систем и технологий»

Лабораторная работа №2

По дисциплине «Инфокоммуникационные системы и сети»

Тема: «Временное группообразование»

Выполнил: студент гр. ИСТ-74у

Глушенков М.В.

Проверил: старший преподаватель

______________ /Атаев С.Г./

Самара, 2020

В случае Синфазно-синхронного объединения совпадают не только ско­рости объединяемых потоков, но и начала их отсчетов

Импульсы объединяемых исходных потоков за­писываются в соответствующие запоминающие устройства в моменты, определяемые импульсами записи, общими для всех устройств. Записанная информация считывается на общую для всех записывающее устройство нагрузку, на которой и образуется объединен­ный поток, формирующиеся в импульсе отклика.

Считывание происходит в моменты поступления со­ответствующих импульсов. После считывания информации записывающее устройство освобождается («обнуляется»).

Начало сформирован­ных импульсов соответствуют моментам поступления импуль­сов на их основные входы, а окончания — последовательности, по­даваемые на обнуляющие входы.

В случае синхронного объединения скорости потоков совпадают, но их начала отсчетов произвольно смещены друг от­носительно друга. Это заставляет вводить в объединенный поток специальный синхросигнал, указывающий порядок объединения: после синхросигнала передается информация первого объединяемо­го потока, затем— второго и т. д.

При объединении синхронных, но не синфазных потоков приходится вводить специальный сигнал син­хронизации, указывающий порядок размещения информации в об­щем потоке. Иными словами, объединенный поток должен содер­жать характерный сигнал, после которого идет символ первого объединяемого потока ИИ1, затем —второго ИИ2 и т. д.

Считывание осуществляется посредством последовательностей ИСI—ИСIV, вырабатываемых генераторным устройством, которое получает тактовый сигнал от пре­образователя частоты. Импульсы ИСI—ИСIV поступают на ЗУI—ЗУIV. Подачу ИС прекращают в моменты, предназначенные для передачи сигналов служебной информации, вырабатываемых передатчиком этих сиг­налов . после импульсов служебной информации генерируется импульс записи И3I, импульс ИЗII и т. д.

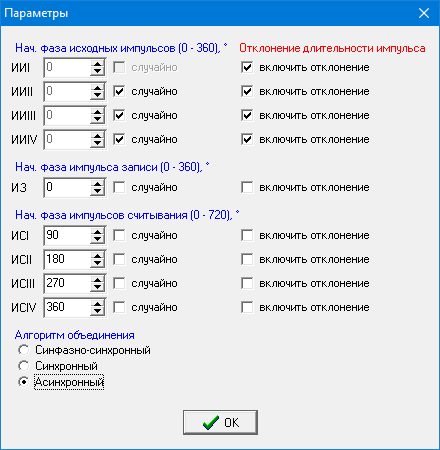

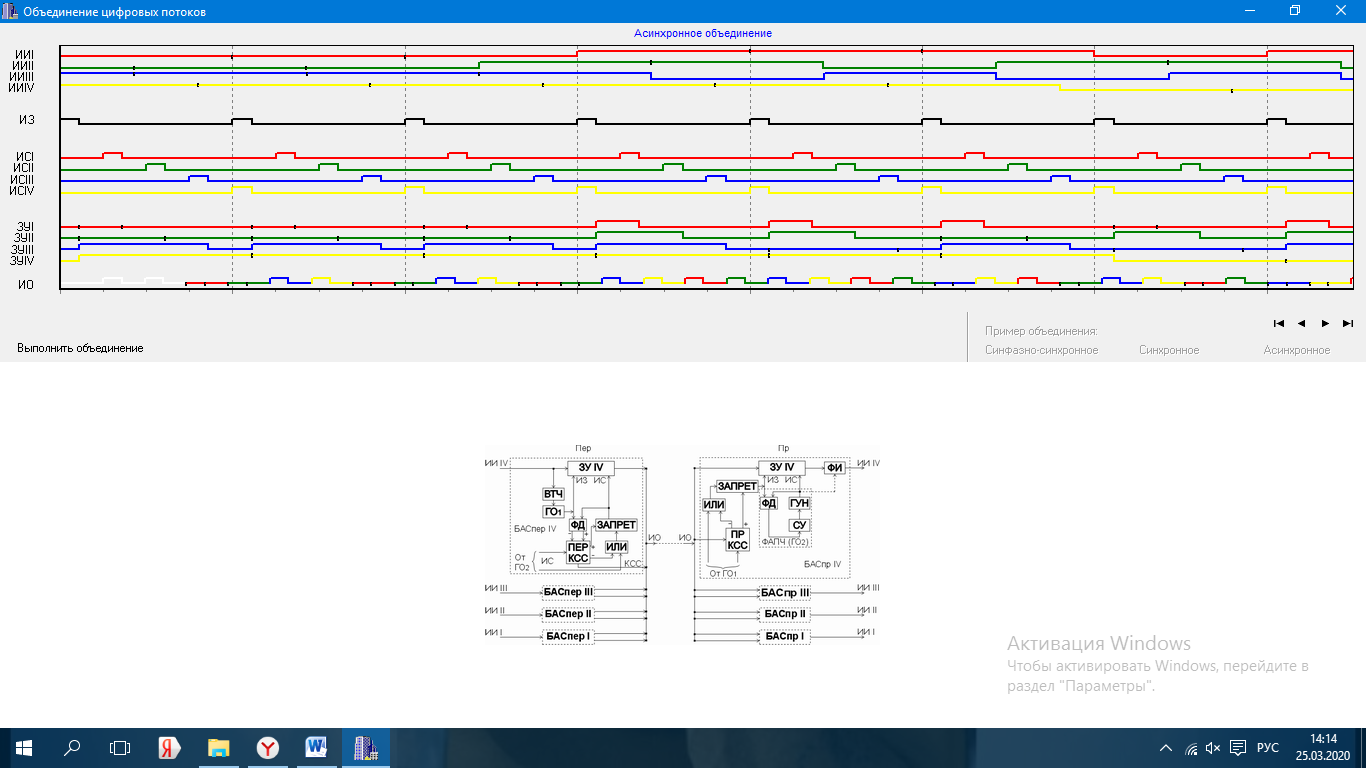

Асинхронный режим , это режим в котором не совпадают фазы и импульсы сигнала.

Последовательность импульсов записи в передающем оборудовании вырабатывается в генераторном оборудовании, управляемом так­товой частотой данного потока исходных импульсов.. Разность скоростей импульсов записи и импульсов считывания анализируется фазовым детектором. При наличии согласования импульсы записи поступают на записывающее устройство. После чего происходит объединение импульсов в один поток – импульс объединения.
