Лабораторная работа №2
По дисциплине «Инфокоммуникационные системы и сети»
Тема: «Временное группообразование»
Выполнил: студент гр. ИСТ-74у
Смолева В.А.
Проверил: старший преподаватель
______________ /Атаев С.Г./
Самара, 2020

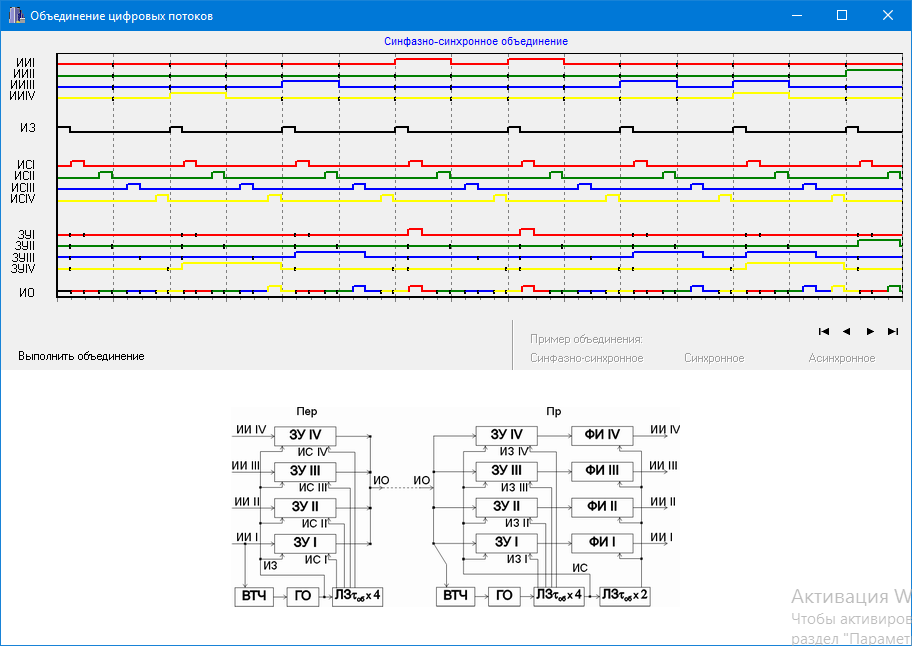

Синфазно-синхронное объединение - совпадают не только скорости объединяемых потоков, но и начала их отсчетов (ФАЗА)
ОПРЕДЕЛЕНИЯ:
ИИ – исходные импульсы. ЗУ – з
оминающее устройство.
ИО – импульс отклика (объединения).
ИЗ – импульс записи.
ИС – импульс считывания.
ИИ периодически меняют свои значения.
В ИЗ записываются все входящие значения.
ИС обнуляет информацию в записывающих устройствах, отправляя ее в этот же момент в импульс объединения.
Импульсы записываются в соответствующие ЗУ.
Записанная информация по импульсам считывается на общее запоминающее устройство, но котором формируется ИО. Вместо 4 импульсов мы получаем 1 импульс.

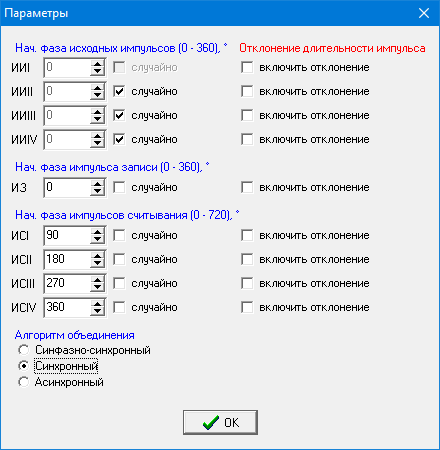

Синхронное объединение - совпадают только скорости объединяемых потоков, но не гарантируется , что фазы сигналов будут совпадать
При объединении синхронных приходится вводить специальный сигнал синхронизации, указывающий порядок размещения информации в общем потоке. Он выражен белым цветом в ИО
Последовательность записи такая же как и в синфазно-синхронном объединение . Но есть некоторые аспекты:
Сигналы подаются на начале половины двух тактов
В момент ИС ЗУ обнуляется и сигнал появляется с некоторой задержкой.
Асинхронное объединение - не совпадают скорости объединяемых потоков, и не гарантируется , что фазы сигналов будут совпадать
Последовательность импульсов записи в передающем оборудовании вырабатывается в генераторном оборудовании, управляемом тактовой частотой данного потока исходных импульсов.. Разность скоростей импульсов записи и импульсов считывания анализируется фазовым детектором. При наличии согласования импульсы записи поступают на записывающее устройство. После чего происходит объединение импульсов в один поток – импульс объединения.
