____________________________, кафедра ИКГАП

Дисциплина : Инженерная и компьютерная графика

Лекция № 1. Начертательная геометрия - теоретическая основа инженерной графики.

Инженерная графика графика относится к обще профессиональным дисциплинам она включает в себя элементы начертательной геометрии то есть теоретической основы предмета техническое или машиностроительное черчение и компьютерная графика излагаются способы построения изображений технических предметов и решение задач по этим изображениям в основе построения лежат метод проекций любая пространственная форма представляет собой совокупность бесконечное множество точек поэтому построение изображений мы начинаем с построением проекции точки если мы научимся проецировать точку то взяв энное количество точек мы получим с вами проекцию любой пространственным точке, для построение проекций используется ряд способов проецирования различают центральное и параллельное проецирование и так центральное проецирование центральные проецирование имеет свой аппарат проецированием значит при этом бывает задано плоскость проекций это центр проецирования . с не лежащих в плоскости проект abcd и так далее это точки проекции которых мы хотим порой получить или проецируемые точки а и т.д. и т.п. и т.д. и т это проекций наших точек abcd и так далее остальных тех точек. Это проецирующие прямые в чем заключается проецирование наших объектов проектирования заключается в проведении через каждую точку abcd и там далее изображаемого объекта и выбранный определенным образом центр проецирование я вам напоминаю что эта точка не лежащие в плоскости проекций проведи проведение прямой которая называется проецирующей прямой пересечении этой прямой проецирующей прямой с плоскостью П3 той даст нам одну точку являющуюся проекции

данной точке на плоскость пи и ты при этом нужно отметить что каждой точки соответствует только одна точка проекция на плоскость и пьют и совокупность всех точек проекций дает проекцию данного предмета на плоскость нет если на луче с например

Рисунок 1

например находится точка d то проекции этих точек совпадают вторым способом проецируем является параллельное проецирование параллельное проецирование можно рассматривать как частный

случай центрального проецирования в нем также имеется свой аппарат проецирование эта плоскость перед и центр проецирование. с удалена в бесконечность но задано

Рисунок 2

направление проецирования то есть направление проецирующие лучей проецирование в этом случае осуществляется также из каждой точки параллельно направлению проецирования ps проводится проецирую щая прямая которая пересекает плоскость питаю в одной-единственной точке значит у нас имеются точки abcd и так далее это проецируемые точки и когда мы проводим проецирующей луч и получаем точку на плоскости пит и мы получаем проекции точки а и т б ы т соответственно цвет и дэ ид у нас также если на луче а а и там находится точка d то проекции этих точек совпадают если направление проецирования перпендикулярно плоскости питай то говорят о прямоугольном проецировал или ортогональное проецирование если направление проецирования отлично от 90 градусов если луч идёт под углом отличном от 90 градусов то говорят о косоугольной правил полицию построение комплексного чертежа комплекс не чертеж или и пес от французского слова чертёж проект это изображение геометрического объекта на совмещенных плоскостях проекций для начала мы с вами рассмотрим проецирование на три взаимно перпендикулярные плоскости предыдущих случаях мы с вами говорили об одной плоскости проецирования на у нас обозначалось кредиты на практике ввиду сложности наших технических объектов проецирование на одну плоскость бывает недостаточно поэтому вводятся дополнительные плоскости

профильная плоскость проекций она располагается тоже вертикально и перпендикулярно плоскости p1 и p2 следовательно все три плоскости и 1 и 2 и и петри взаимно перпендикулярны между собой кроме того пересечение плоскостей дает нам

Рисунок 3

ось в пространстве мы имеем с вами ось ось x ось y и ось z и так плоскость пи-1 пересекается с плоскостью пе-2 результатом пересечения является оси x плоскость пе-2 пересекается с плоскостью петри имеет место ось z появляются айзы p1 плоскость пьянзин пересекается с плоскостью петли и у нас образуется ось о эмерик как мы осуществляем проецирование точки а на 3 взаимной перпендикулярной плоскости из точки а мы а при мы проводим три ортогональных проецирующих прямых значит на плоскость p1 и мы получаем горизонтальную проекцию точки точки а проведя перпендикулярно плоскости п2 мы получаем фронтальную проекцию точки а два проведя луч перпендикулярной плоскости петри мы получаем на плоскости петри профильную проекцию точки французский ученый гаспар монж сказал что все это все хорошо все понятно но когда разговор идет о в одной точке это понятно когда же мы рассмотрим совокупность точек вот здесь вот то это будут все достаточно громоздкой и сложно поэтому он предложил преобразовать наглядное изображению точки а и сделать этот чертёж плоским или комплексным или эпюры что предложил гаспар монж он предложил сделать следующее значит разрезать ось y пополам и плоскость т1 повернуть на 90 градусов относительно оси x до совмещения с плоскостью пе-2 далее повернуть плоскость петри относительно оси z на 90 градусов и сделать и apple os и совместить с плоскостью пе-2 полученный таким образом чертёж и называется комплексным чертежом таким образом можно сделать вывод чтобы положение точки в пространстве любой задается тремя координатами x y z

Остальные линии чертежа называются линиями связей проекций.

Название проекций точки А: А1 – горизонтальная проекция; А2 – фронтальная проекция; А3 – профильная проекция.

Для получения комплексного чертежа следует совместить плоскости П1 и П3 с плоскостью П2, вращая их вокруг соответствующих осей. При этом следует убрать из пространственной модели точку А и проецирующие лучи, а оставить только линии связи.

Комплексным чертежом (рисунок 4) называется чертеж, составленный из комплекса проекций точки, связанных между собой. Для удобства решения задач в дальнейшем поля проекций П1, П2, П3 ограничиваться не будут.

Ось X на комплексном чертеже обозначается X12, так как она принадлежит одновременно двум плоскостям проекции: П1 и П2. Ось Z обозначается Z23, т.к. она принадлежит П2 и П3. Ось Y на П1 обозначается

Рисунок 4

Y1, на П3 – Y3. Центр координат на комплексном чертеже обозначается О123.

Фронтальная и горизонтальная проекции точки располагаются на одной вертикальной линии связи – А1А2^X12.

Фронтальная и профильная проекция точки расположены на одной линии связи – А2А3^Z23. При наличии двух проекций точки, третью проекцию можно найти с помощью прямой - Ко, которая называется постоянной прямой комплексного чертежа.

При безосном способе изображения положение осей проекций становится неопределенным и они на комплексном чертеже не наносятся. Условие связи между проекцией те же, что и при осном способе изображения.

Определение пространственного положения точки можно осуществить при помощи ее прямоугольных координат. Координатами точки являются числа, выражающие расстояние от точки до трех взаимно перпендикулярных плоскостей проекций.

Широта точки – расстояние от точки А до плоскости П3; обозначается Xа. Широта точки читается на П1 и П2.

Глубина точки – расстояние от точки А до плоскости П2; обозначается Yа.Глубина точки читается на П1 и П3.

Высота точки – расстояние от точки А до плоскости П1; обозначается Zа.Высота точки читается на П2 и П3.При прямоугольном проецировании возможны случаи, когда две точки имеют одинаковую координату. В этом случае на двух плоскостях проекций они лежат на одной линии связи, а на третьей плоскости проекций – проекции этих точек совпадают (одна из них закрывается другой). Такие точки называются конкурирующими точками.Конкурирующие точки могут быть на П1, П2 и П3. В каждом из этих случаев важно знать условия видимости конкурирующих точек:.

1. Из двух горизонтально конкурирующих точек на П1 видна та, которая выше (у которой больше высота).

2. Из двух фронтально конкурирующих точек на П2 видна та, которая ближе (у которой больше глубина).

3. Из двух профильно конкурирующих точек на П3 видна та, у которой больше широта.

Выводы:

1. Совокупность двух и более взаимосвязанных, ортогональных проекций геометрической фигуры, расположенных на одной плоскости чертежа, называется комплексным чертежом.

2. Обратимый комплексный чертеж должен содержать не менее двух проекций геометрической фигуры.

Лекция №2

Резьба. Резьбовые соединения деталей

Резьбовое соединение - соединение деталей при помощи резьбы.

Резьба - чередующиеся выступы и впадины на поверхности тела вращения, расположенные по винтовой линии; применяется как средство соединения, уплотнения или обеспечения заданных перемещений деталей машин, механизмов, приборов, аппаратов, сооружений (рисунок 97).

Рисунок 97 - Резьба

Основные параметры резьбы

Виток резьбы - часть резьбы, образованной при одном повороте профиля вокруг оси вращения (рисунок 98).

Рисунок 98 - Виток резьбы

Наружный диаметр резьбы (d) - диаметр воображаемого цилиндра, описанного вокруг вершин наружной резьбы или вписанного во впадины внутренней резьбы (рисунок 99).

Номинальный диаметр резьбы - диаметр, условно характеризующий размеры резьбы и используемый при ее обозначении.

Рисунок 99 - Наружный диаметр резьбы

Внутренний диаметр резьбы (d₁) - диаметр воображаемого цилиндра, вписанного во впадины наружной резьбы или описанной вокруг вершин внутренней резьбы (рисунок 100).

Рисунок 100 - Внутренний диаметр резьбы

Профиль резьбы - плоская фигура, получаемая в плоскости, проходящей через ось резьбы.

Высота профиля (H) - радиально измеренная высота основного расчетного теоретического профиля (высота исходного треугольного профиля), общего для резьбы на стержне и в отверстии.

Угол профиля - угол между боковыми сторонами профиля, измеренный в осевой плоскости резьбы (рисунок 101).

Рисунок 101 - Профиль резьбы

Шаг резьбы (P) - расстояние между соседними одноименными точками профиля в направлении, параллельном оси резьбы той же винтовой поверхности (рисунок 102).

Ход резьбы (Ph) - расстояние  по  линии,  параллельной  оси  резьбы,  между  исходной  средней  точкой  на  боковой  стороне  резьбы  и  средней  точкой,  полученной  при  перемещении  исходной  по  винтовой  линии  на  угол  360°, в однозаходной резьбе ход равен шагу, в многозаходной - произведению шага на число заходов n: Ph = nP (рисунок 102).

Рисунок 102 - Основные параметры резьбы

Рабочая высота профиля (h) - наибольшая высота соприкосновения сторон профиля резьбовой пары, измеренная радиально (рисунок 103).

Рисунок 103 - Рабочая высота профиля

Длина свинчивания (L) - длина участка взаимного перекрытия наружной и внутренней резьб в осевом направлении.

Классификация резьб

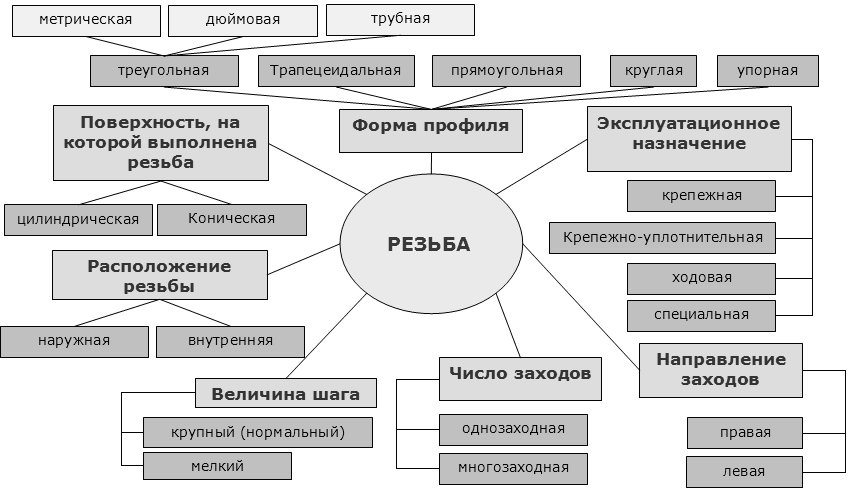

Для классификации резьбы используются следующие основные признаки (рисунок 104):

- форма профиля;

- форма поверхности, на которой выполнена резьба;

- расположение резьбы;

- величина шага;

- число и направление заходов;

- эксплуатационное назначение.

Рисунок 104 - Классификация резьб

Резьба метрическая

Профиль резьбы установлен ГОСТ 9150-81 и представляет собой треугольник с углом при вершине 60^о (рисунок 105).

Это основной вид крепежной резьбы, предназначенной для соединения деталей непосредственно друг с другом или с помощью стандартных изделий, имеющих метрическую резьбу, таких как болты, винты, шпильки, гайки.

Рисунок 105 - Профиль метрической резьбы

Основные элементы и параметры ее задаются в миллиметрах (ГОСТ 24705-81).

Согласно ГОСТ 8724-81 метрические резьбы выполняются с крупным и мелким шагом на поверхностях диаметров от 1 до 68 мм - свыше 68 мм резьба имеет только мелкий шаг, при чем мелкий шаг резьбы может быть разным для одного и того же диаметра, а крупный имеет только одно значение. Крупный шаг в условном обозначении резьбы не указывается. Например: для резьбы диаметром 10 мм крупный шаг резьбы равен 1,5 мм, мелкий - 1,25; 1; 0,75; 0,5 мм.

Примеры условного обозначения:

М18-6g резьба метрическая наружная номинальный диаметр 18 мм шаг крупный, поле допуска    резьбы 6g;

М18х0,5-6g  резьба метрическая наружная номинальный диаметр 18 мм, поле допуска    резьбы 6g, шаг мелкий Р=0,5;

М18LH-6g резьба метрическая наружная номинальный диаметр 18 мм шаг крупный, поле допуска    резьбы 6g, левая;

М18-6Н резьба метрическая внутренняя номинальный диаметр 18 мм шаг крупный, поле допуска    резьбы 6Н.

Резьба дюймовая

В настоящее время не существует стандарт, регла­ментирующий основные размеры дюймовой резьбы. Ранее существовавший ОСТ НКТП 1260 отменен, и применение дюймовой резьбы в новых разработках не допускается.

Резьба треугольного профиля с углом при вершине 55^о (рисунок 106).

Рисунок 106 - Профиль дюймовой резьбы

Трубная цилиндрическая резьба

В соответствии с ГОСТ 6367-81 трубная цилиндрическая резьба имеет профиль дюймовой резьбы, т. е. равнобедренный треугольник с углом при вершине, равным 55°( рисунок 107).

Резьба стандартизована для диаметров от 1/16" до 6" при числе шагов z от 28 до 11. Номинальный размер резьбы условно отнесен к внутреннему диаметру трубы (к величине условного прохода). Так, резьба с номинальным диаметром 1 мм имеет диаметр условного прохода 25 мм, а наружный диаметр 33,249 мм.

Рисунок 107 - Профиль трубной цилиндрической резьбы

Примеры условного обозначения:

G1¹/₂ -А  резьба трубная цилиндрическая,1¹/₂ условный проход в дюймах, класс точности А;

G1¹/₂LH-B-40 резьба трубная цилиндрическая,1¹/₂ условный проход в дюймах, левая, класс точности В, длина свинчивания 40 мм.

Резьба трапецеидальная

Резьба с профилем в виде равнобочной трапеции с углом 30^о (рисунок 108). Применяется для передачи возвратно-поступательного движения или вращения в тяжело нагруженных подвижных резьбовых соединениях. Часто используется при изготовлении ходовых винтов, согласно ГОСТ 24738-81 выполняется на поверхностях диаметров от 8 до 640 мм.

Трапецеидальная резьба может быть однозаходной (ГОСТ 24738-81, ГОСТ 24737-81) и многозаходной (ГОСТ 24739-81). ГОСТ 9484-81 устанавливает профиль трапецеидальной резьбы.

Рисунок 108 - Профиль трапецеидальной резьбы

Пример условного обозначения:

Tr40х6 - трапецеидальная однозаходная резьба с наружным диаметром 40 мм, шагом 6 мм.

Резьба упорная

Резьба с профилем в виде неравнобочной трапеции с углом рабочей стороны 3^о и нерабочей - 30^о (рис. 109). Упорная резьба, как и трапецеидальная, может быть однозаходной и многозаходной. Выполняется на поверхностях диаметров от 10 до 640 мм (ГОСТ 10177-82). Применяется для передачи больших усилий, действующих в одном направлении: в домкратах, прессах и т.д.

Рисунок 109 - Профиль упорной резьбы

Пример условного обозначения:

S80Х10 - упорная однозаходная резьба с наружным диаметром 80 мм, шагом 10 мм;

S80Х20(P10) - упорная многозаходная резьба с наружным диаметром 80 мм, величина хода 20 мм, шаг 10 мм

Резьба прямоугольная (квадратная)

Резьба с прямоугольным (или квадратным) нестандартным профилем, поэтому все ее размеры указываются на чертеже. Применяется для передачи движения тяжело нагруженных подвижных резьбовых соединений. Обычно выполняется на грузовых и ходовых винтах (рисунок 110).

Рисунок 110 - Профиль прямоугольной резьбы

Резьба круглая

Резьба с круглым профилем (ГОСТ 9484-81) (рисунок 111). Обладает сравнительно большим сроком службы и повышенным сопротивлением при значительных нагрузках. Применяется для часто свинчиваемых соединений (шпиндели, вентили и т.д.), работающих в загрязненной среде, а также для тонкостенных деталей с накатанной или штампованной резьбой, например, цоколь электролампы.

Пример условного обозначения: Rd16 - круглая резьба с наружным диаметром 16 мм. Если резьба круглая применяется в соединениях санитарно-технической арматуры, то

Рисунок 111 - Профиль круглой резьбы

обозначение будет следующим: Кр12х 2,54 ГОСТ 13536-68.

Эксплуатационное назначение резьбы

Крепежная резьба обеспечивает полное и надежное соединение деталей при различных нагрузках и при различном температурном режиме. К этому типу относятся метрическая.

Крепежно-уплотнительная резьба предназначена для обеспечения плотности и непроницаемости резьбовых соединений (без учета ударных нагрузок). К этому типу относятся метрическая с мелким шагом, трубная цилиндрическая и коническая резьбы и коническая дюймовая резьба.

Ходовая резьба служит для преобразования вращательного движения в поступательное. Она воспринимает большие усилия при сравнительно малых скоростях движения. К этому типу относятся резьбы: трапецеидальная, упорная, прямоугольная, круглая.

Специальная резьба имеет специальное назначение и применяется в отдельных специализированных отраслях производства. К ним можно отнести следующие:

- метрическая тугая резьба - резьба, выполненная на стержне (на шпильке) и в отверстии (в гнезде) по наибольшим предельным размерам; предназначена для образования резьбовых соединений с натягом;

- метрическая резьба с зазорами - резьба с необходимая для обеспечения легкой свинчиваемости и развинчиваемости резьбовых соединений деталей, работающих при высоких температурах, когда создаются условия для схватывания (сращивания) окисных пленок, которыми покрыта поверхность резьбы;

- часовая резьба (метрическая) - резьба, применяемая в часовой промышленности (диаметры от 0,25 до 0,9 мм);

- резьба для микроскопов - резьба, предназначена для соединения тубуса с объективом; имеет два размера: 1) дюймовая - диаметр 4/5 І (20,270 мм) и шаг 0,705 мм (36 ниток на 1І); 2) метрическая - диаметр 27 мм, шаг 0,75 мм;

- окулярная многозаходная резьба - рекомендуемая для оптических приборов; профиль резьбы - равнобочная трапеция с углом 60 ⁰.

Изображение резьбы

ГОСТ 2.311-68 устанавливает правила изображения и нанесения обозначения резьбы на чертежах.

Резьбу на стержне изображают сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими линиями - по внутреннему диаметру.

На изображениях, полученных проецированием на плоскость параллельную оси стержня, сплошную тонкую линию по внутреннему диаметру резьбы проводят на всю длину резьбы без сбега, а на видах, полученных проецированием на плоскость, перпендикулярную к оси стержня, по внутреннему диаметру резьбы проводят дугу, приблизительно равную 3/4 окружности, разомкнутую в любом месте (рисунок 112).

Расстояние  между  тонкой  линией  и  сплошной  основной  принимают  в  пределах  не  менее  0,8 мм  и  не  больше  шага  резьбы  Р.

Рисунок 112 - Изображение резьбы на стержне

Резьбу в отверстиях (рисунок 113) изображают сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими линиями  - по наружному диаметру.

 На разрезах, параллельных оси отверстия, сплошную тонкую линию по наружному диаметру резьбы проводят на всю длину резьбы без сбега, а на изображениях, полученных проецированием на плоскость, перпендикулярную оси отверстия, по наружному диаметру резьбы проводят дугу, приблизительно равную 3/4 окружности, разомкнутую в любом месте.

Рисунок 113 - Изображение резьбы в отверстии

Резьбу, показываемую как невидимую (рисунок 114), изображают штриховыми линиями одной толщины по наружному и по внутреннему диаметру.

Рисунок 114 - Изображение невидимой резьбы

Линию, определяющую границу резьбы, наносят на стержне и в отверстии с резьбой в конце полного профиля резьбы (до начала сбега). Границу резьбы проводят до линии наружного диаметра резьбы и изображают сплошной основной или штриховой линией, если резьба изображены как невидимая (рисунки 114, 115).

Рисунок 115 - Изображение границы резьбы

Штриховку в разрезах и сечениях проводят до линии наружного диаметра резьбы на стержнях и до линии внутреннего диаметра в отверстии, т.е. в обоих случаях до сплошной основной линии (рисунок 116).

Рисунок 116 - Изображение резьбы в разрезе

Допускается изображать недорез резьбы, как показано на рисунке 117.

Рисунок 117 - Изображение недореза резьбы

На чертежах, по которым резьбу не выполняют, конец глухого резьбового отверстия допускается изображать, как показано на рисунках, даже при наличии разности между глубиной отверстия под резьбу и длиной резьбы (рисунок 118).

Рисунок 118 - Упрощение в изображении резьбы

Фаски на стержне с резьбой и в отверстии с резьбой, не имеющие специального конструктивного назначения, в проекции на плоскость, перпендикулярную оси стержня  или отверстия, не изображают (рисунок 115). Сплошная тонкая линия изображения резьбы на стержне должна пересекать линию границы фаски.

На разрезах резьбового соединения в изображениях на плоскости параллельной к его оси, в отверстии показывается только часть резьбы, которая не закрыта резьбой стержня (рисунок 119).

Рисунок 119 - Разрез резьбового соединения

Лекция №3

Виды изделий и конструкторских документов. Эскизирование. Часть 1.

Конструкторские документы необходимы для его понимания для работы с данным изделием и так изделием называют единицу промышленной продукции количество которое может быть измеряться в штуках или экземплярах различают изделия основного производства изделия вспомогательного производства к основного производства относятся изделие предназначенные для поставки той для реализации ко вторым изделиям относятся изделия предназначены для собственных нужд предприятий cost 2 стой 168 установил следующие виды изделий это детали и сборочные единицы комплексы и комплекты изделия в зависимости от наличия или отсутствия у них составных частей делят на не специфицированы и это детали не имеющий составными частей и специфицированы это сборочные единицы комплексы и комплект состоящий из двух или более составных частей деталью что такое деталь деталью называется изделие изготовленная из однородного по наименованию и марки материала без применения сборочных операций например валик из куска металла трубка из куска листового материала коробка склеенная из куска картона в зависимости от принадлежности различают детали взаимосвязаны и являющийся являющиеся составными частями других изделий например гайка и самостоятельно не входящий в состав других изделиях например ложка например кроме того детали подразделяются на оригинальные оригинальный но содержащий станут эти стандартизированные элементы и стандартный изделий они изготовлены на данном предприятии о получаем и в готовом виде называются покупным вот что касается детали сборочной единицы это изделие составные части которого подлежат соединением между собой на предприятии-изготовителе сборочными операциями и то какие могут быть операции этот операция свинчивания клепка сварка пайка развальцовка сшивка склеивание и так далее например примером сборочный dance является автомобиль станок и так далее и таких сборочных иметь вокруг нас очень много комплексом называют два или более спиц или специфицированных изделия не соединяем их на предприятии-изготовителе сборочными операциями но предназначенные для выполнения взаимно связывать связанных эксплутационных функций например поточная линия станков автоматическая телефонная станция комплектом называют два или более изделия не соединенных на предприятий-изготовителей сборочными операциями и представляющие набор изделий имеющих общие эксплуатационные назначение вспомогательного характера например комплект запасных частей кадр комплект инструментов и принадлежностей комплект упаковочной тары виды конструкторских документов конструкторские документы подразделяются на графические то есть на которых изображение выполнена в виде графических построений это чертеж схема графики так далее и текстовых это документы содержания которых представляет собой текст это спецификации и технические условия различной ведомость зависимости от содержания конструкторских документов их подразделяют на чертеж детали это изображение детали и других данных необходимых для ее изготовления и контроля чертеж сборочный это изображение сборочной единицы и других данных необходимых для ее сборки изготовления и контроля чертеж общего вида это поясняющую конструкцию изделия взаимодействие его составных частей и принцип работы всего изделия теоретический чертеж также имеется это геометрическая форма изделия и координаты расположения составных частей бывает габаритный чертеж это упрощенную контурное изображение изделия с габаритными установочными и присоединительные размеры кроме того значит у нас конструкторской документации мы сказали относится схема это изображение виде условных изображений или состав или обозначить составных частей изделия связь между ними спецификация определяет состав сборочной единицы комплексов и комплектов входящих в данное изделие конструкторские документы предназначенные для разового использования могут выполняться в адские знамени эскизам то что мы с вами будем рассматривать на наших практических занятиях называется изображение временного характера выполненные от руки и на глаз но соблюдением пропорций нашего объекта по содержанию к стенам предъявляются такие же требования к рабочим чертежам отступление от масштаба не должно нарушать пропорции элементов детали на ее изображений последовательность выполнения эскиза детали с натуры можно разбить на две стадии это подготовительную и основной что же включать себя эти стадии 1 стадии это подготовительный прежде всего внимательно изучаются деталь ознако ознакомиться с ее конструкции определяют имеющейся раз отверстия приливов ланса и так далее мысленно расчленяя детально простые геометрические формы и определяют как эти формы собраны в единое целое второй момент подготовительной стадии установить наименование детали материал из которого она изготовлена назначения ра чее положение летали в изделий третьем выбрать положение детали для построения и главного изображения главным изображением может быть вид разрез или сочетание вида с разрезом главное изображение должно давать наибольшее представление о форме и размерах детали при выборе главного изображения нужно учитывать некоторые требования конструктивного и технологического порядка например детали обрабатываем и на токарном станке например это оси кольца шпинделя валы и так далее изображаются в таком положении которое они занимают во время обработки точения то есть геометрическая ось располагается параллельно основной надписи чертежа штампованные детали помещают на главном изображение соответственно их положению при штамповке заготовки к от которых получаются литью располагают так как они находятся в изделии или в процессе разметки на сметочные доски разделочные плите типа при этом основная обработанная плоскость детали чаще всего занимает горизонтальное положение четвертый момент в подготовительной стадии определить необходимое минимальное но достаточное число изображение видов разрезов и сечений его наст их элементов которые полностью а нам характеризует нашу деталь установить величину изображения подготовить бумагу карандаши и ластик эскиза рекомендуется выполнять либо на миллиметровой бумаге или на бумаге в клетку бумага в клетку или миллиметровка позволяют удерживать проекционную связь параллельной стене симметричности брожения и так далее когда проведена подготовительная стадия разработки эскизов приступает к основной стадии выполнения эскизов на выбранном формате наносят рамку и выделяют в правом нижнем углу места для основной надписи при этом не забывают про дополнительную надпись размер который 400 на 70 миллиметров где указывается шифр работы повторяется шеф работ при этом надо иметь ввиду что поле чертежа эскиза поле эскиза должно быть занято на 70-80 процентов изображениями чтобы не было слишком много пустых пустого места и больше изображать наша эскиз нашей детали более более крупном масштабе тоже не имеет смысла иначе будут проблемы с простановка размеров с нанесением цифр и так далее с подписью изображений если они таковые нужны определяют нагло соотношение габаритов детали и намечаю прямоугольники для всех планируемых изображений при этом учитывают свободную площадь между изображениями необходимую для нанесения размеров надписи технических требований удачная компоновка плане планировка чертежа имеет определенные ну восприятия хорошие нашего эскиза дальше проводят оси симметрии оси отверстия наносят внешние контуры каждого изображения определяя соотношение между частями элементами детали на глаз без обмера изображает конструктивные элементы изделия фаски проточки уклон и так далее не упрощая изображение их на эскизе предварительно проделанный геометрический анализ детали позволяет точнее и целесообразнее выполнять построение изображения на эскизе четвертый момент тонкими линиями намечают контуры разрезов и сечений при этом учитывают что внутренняя поверхность детали как правило параллельно внешней оси отверстия крепежных деталей должна быть перпендикулярной к опорным поверхностям гаек и головок болтов центр отверстия чаще всего располагаются симметрично относительно оси детали или по вершинам правильных многоугольник следующий момент 5 проверяют выполненное изображение убирают лишние линии обводит видимо контур изображения сплошной основной линией она для этого предназначен и заштриховываю то разрезы и сечения это выполняют сплошной тонкой выносные и размерные линии наносят на эскизе это 6 наш момент в нашем плане основном плане выполнения скинут размеры на чертежах можно разбить на три группы размеры определяющий деталь в целом это габариты им относится длина ширина высота 2 типоразмеров размер определяющие взаимное положение элементов детали это относительно мера и размеры отдельных элементов детали размеры внешних элементов располагаются со стороны вида а внутри них со стороны разреза если таковой у нас выполнен нанесение размеров ведут с учетов инструктивных и технологических баз из затем инструментами отмеряют детали и наносят размерные числа вот при проставлении размерных чисел у размеров нужно быть внимательным в том плане что некоторый размер являются стандартными значений имеет стандартное значение то есть их значения нужно сверять со справочными данными они могут быть только в соответствии выполнен соответствии с гостом а некоторые размеры можно представлять сразу после измерения определяют шероховатость поверхности детали есть а на это требуется да а это чаще всего требуется и обозначает гиены эскизе принятыми условными знаками при определении шероховатости учитывать технологию изготовления детали либо конструктивные особенности ее поверхности выполняют нет необходимые надписи то есть заполняет основную надпись проставляет требование технически заполняют основную надпись и окончательно оформляют эскиз
