МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

ТУСУР

Кафедра промышленной электроники

ОТЧЕТ

Лабораторная работа по курсу твердотельной электроники

ИЗУ

Доцент каф. ПрЭ, к.т.н.

________ Н.С.Легостаев

“__” ________ 2018г.

Студенты гр. з-66

_____________ Д.Т.Лисин

___________ О.Д.Чиркин

__________ П.В.Шерстюк

“__” ________ 2018г.

2018

1 ЦЕЛЬ РАБОТЫ

Целью данной работы является изучение закономерности протекания тока в p-n переходе, исследование вольтамперной характеристики диода и стабилитрона, по экспериментальным зависимостям сделать количественную оценку параметров токовых характеристик p – n переходов.

2 ЗАДАНИЕ НА РАБОТУ

Исследовать вольтамперную характеристику полупроводникового диода Д237А и стабилитрона Д811 при прямом и при обратном включении. Для диода Д237 А в прямом направлении напряжение изменять в пределах от 0 до 1 В, в обратном от 0 до 80 В. Для стабилитрона Д811 прямом направлении напряжение изменять в пределах от 0 до 0,6 В, в обратном от 0 до 12 В. Запрещается превышать паспортные данные для диода и стабилитрона. По начальному участку обратной ветви ВАХ диода Д237 А определить ток насыщения. По обратной ветви ВАХ стабилитрона Д811 определить напряжение стабилизации(пробоя). Рассчитать концентрацию носителей в базе диода в зависимости от типа p-n перехода, исходя из определенного напряжения пробоя(стабилизации) для стабилитрона.

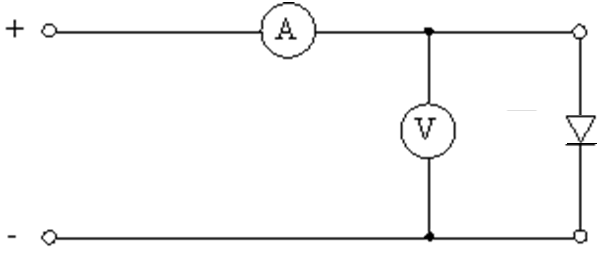

3 СХЕМА ЭКСПЕРИМЕНТАЛЬНОЙ УСТАНОВКИ

4 ЭКСПЕРИМЕНТАЛЬНЫЕ ДАННЫЕ И ИХ АНАЛИЗ

Результаты измерений зависимости тока от напряжения для диода Д237А и стабилитрона Д811 сведены в таблицу 1 и таблицу 2 соответственно.

Таблица 1 ­– Вольт-амперные характеристики диода Д237А

Прямое смещение

Обратное смещение

U, В

I, мА

U, В

I, мА

1

2

3

4

0

0

-80

-0,036

0,1

18

-70

-0,036

0,2

38

-60

-0,035

Продолжение таблицы 1

1

2

3

4

0,3

60

-55

-0,035

0,4

84

-50

-0,035

0,5

100

-40

-0,033

0,6

140

-30

-0,032

0,7

170

-25

-0,03

0,8

220

-20

-0,029

0,9

250

-15

-0,026

1

290

-10

-0,022

1,01

300

-5

-0,015

1,02

1010

-2

-0,008

-1

-0,0044

0

0

Таблица 2 – Вольт-амперные характеристики стабилитрона Д811

Прямое смещение

Обратное смещение

U, В

I, мА

U, В

I, мА

1

2

3

4

0,63

1010

0

0

0,62

270

-8

-0,0002

0,6

100

-9

-0,0032

0,58

38

-9,2

-0,006

0,56

14

-9,4

-0,011

0,54

6

-9,6

-0,02

0,52

2,2

-9,8

-0,038

0,5

0,62

-10

-0,067

0,4

0,004

-10,2

-0,12

0,3

0

-10,4

-0,22

-10,6

-0,41

-10,8

-0,74

-11

-1,4

-11,2

-2,5

-11,4

-4,5

-11,6

-8,2

-11,8

-15

-12

-27

-12,02

-28

-12,03

-1010
