4 Комплектация судна судовыми спасательными средствами
Проектируемое судно комплектуется спасательными средствами в соответствии с требованиями [2]: «Правила по оборудованию морских судов» Морского Регистра судоходства.
Требования Правил:
Грузовые суда должны иметь спасательные шлюпки на каждом борту, вмещающие по 100% экипажа. Допускается установка одной шлюпки, если есть возможность спускать её с любого борта, или установка одной спасательной шлюпки, спускаемой свободным падением.
Спасательные плоты на 100% экипажа на каждом борту. По крайней мере, на одном борту плоты должны иметь спусковое устройство.
Для сбора и буксировки плотов и для оказания помощи плавающим в воде людям должна быть предусмотрена хотя бы одна дежурная шлюпка.
На каждого члена экипажа должны быть предусмотрены спасательные жилеты. Дополнительно предусматривают жилеты для несущих вахту в машинном отделении и рубке.
На судне должны быть спасательные круги числом не менее 10 штук. По крайней мере, по одному кругу на каждом борту должны быть со спасательным линём. Не менее половины всех кругов снабжаются самозажигающимися огнями и дымовыми шашками.
Для защиты от переохлаждения для каждого члена команды дежурной шлюпки должны быть предусмотрены гидротермокостюмы.
В соответствии с требованиями Правил [1] на судне предусмотрены следующие спасательные средства.
Спасательная шлюпка свободного падения типа GSL Т5.7 фирмы ERNST HATECKE (Германия) с полным водоизмещением 3620 кг и вместимостью 17 человек (рисунок 4.1).
|
L=5.70м, B=2.30м, H=1.00м, A=4.60м |
Рисунок 4.1- Спасательная шлюпка свободного падения
Для спуска и подъёма этой шлюпки предусмотрена шлюпбалка гравитационная двухшарнирная Шб2Ш4В (рисунок 4.2).
|
А=1440мм, B=3180мм, C=2025мм, Н=3900мм
|
Рисунок 4.2- Типовая схема подъёмного устройства
Для подъёма шлюпки предусмотрена лебёдка ЛШВ 10 с тяговым усилием 63 кН, мощностью привода 32 кВт и массой 2751 кг.

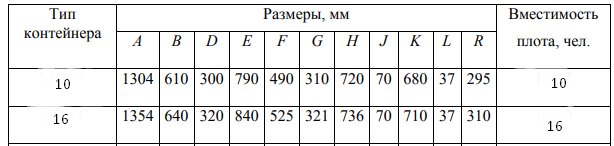

2) 3 спасательных надувных плота вместимостью по 16 человек (по одному на каждом борте) типа LR 97 L 16 (ГЕРМАНИЯ) и кормовой вместимостью по 10 человек типа LR 97 L 10 (ГЕРМАНИЯ (рисунок 4.3).
|
|
|
|
|
|
|
|
Рисунок 4.3 – Эскиз спасательного надувного плота
3) Дежурная шлюпка вместимостью 6 человек фирмы Zodiac (Франция) весом 220 кг, код RВ6 (рисунок 4.4).
|
Размеры: L=4.70 м B=1.90 м
|

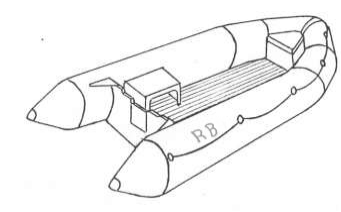

Рисунок 4.4 – Эскиз дежурной шлюпки
Для спуска и подъёма шлюпки предусмотрено шлюпочное устройство типа D-BR фирмы Davit International (Германия) (рисунок 4.5).
|
|
Рисунок 4.5 – Эскиз шлюпочного устройства
4) 20 спасательных надувных жилетов ИСС (Россия) ТУ 38.105-737-74 (рисунок 4.6).
Рисунок 4.6 – Эскиз спасательного надувного жилета
5) 14 спасательных кругов КС-01 типа I(море), из них 7 с лампочками 3 со спасательным линём и 3 с самозажигающимися огнями (рисунок 4.7).
Рисунок 4.7 – Эскиз спасательного круга
Гидротермокостюмы в количестве 14 шт. на каждого члена экипажа типа ГТКС6-A.
