Исследование работы мостового выпрямителя

Цель работы: исследование работы мостового выпрямителя.

Оборудование: базовый лабораторный стенд NI ELVIS II, лабораторный модуль М2.

Схема лабораторного стенда:

Ход работы:

Задание 1 (исследование работы однофазного мостового выпрямителя):

4.1.3: (см. страницу ниже)

Осциллограмма 1 - входного и выходного напряжений выпрямителя (ν= 100Гц, A = 4B, форма: синус-ая)

4.1.4: T_ВХn /T_ВЫХ = 2;

4.1.5: U_ВЫХ.max = 2,376 B;

4.1.6: U_ВЫХ.СР = 1,512 B;

U_{ВЫХ.СР.ИЗМ} = 1,24 В;

Измеренное среднее выходное напряжение ниже, чем рассчитанное среднее выходное напряжение.

Задание 2 (исследование работы однофазного мостового выпрямителя с емкостным сглаживающим фильтром):

4.2.3:

Осциллограмма 2 - входного и выходного напряжений выпрямителя (ν= 100Гц, A = 4B, С_ф = 4.7мкФ, форма: синус-ая)

4.2.4: T _ВХ/T_ВЫХ = 2;

4.2.5: U_ВЫХ.max = 2,800 B;

U_ВЫХ.min = 1,968 B;

4.2.6: U_ВЫХ.СР = 2,39B;

4.2.7: k = 0,348;

В схеме однофазного мостового выпрямителя со сглаживающим фильтром коэффициент пульсации меньше, чем в схеме двухполупериодного выпрямителя примерно в два раза.

4.2.8: T_ВХ /T_ВЫХ = 0,0025/0,0012 = 2;

Осциллограмма 3 - входного и выходного напряжений выпрямителя (ν= 400Гц, A = 4B, С_ф = 4.7мкФ, форма: синус-ая)

U_ВЫХ.max = 2,692 B;

U_ВЫХ.min = 2,446 B;

U_ВЫХ.СР= 2,57 В;

k = 0, 095;

Вывод: При повышении частоты в схеме однофазного мостового выпрямителя с сглаживающим фильтром, происходит уменьшение коэффициента пульсации.

4.2.9:

Осциллограмма 4 - входного и выходного напряжений выпрямителя (ν= 100Гц, A = 4B, С_ф = 47мкФ, форма: синус-ая)

4.2.10: U_ВЫХ.max = 2.7 В;

U_ВЫХ.min = 2.52 В;

U_ВЫХ.СР = 2.61 В;

k = 0.069;

Вывод: При увеличении емкости в сглаживающем фильтре происходит уменьшение коэффициента пульсации.

Осциллограмма 5 - входного и выходного напряжений выпрямителя (ν= 400Гц, A = 4B, С_ф = 47мкФ, форма: синус-ая)

U_ВЫХ.max = 2.65 В;

U_ВЫХ.min = 2.55 В;

U_ВЫХ.СР = 2.62 В;

k = 0.038;

Вывод: При наличии в схеме источников питания большой частоты, а также сглаживающего фильтра большой емкости, напряжение на выходе практически не имеет пульсаций.

4.2.11:

Осциллограмма 6 - входного и выходного напряжений выпрямителя (ν= 100Гц, A = 4B, С_ф = 4.7мкФ, форма: прям-ая)

U_ВЫХ.max = 2,85 В;

U_ВЫХ.min = 2,78 В;

U_ВЫХ.СР = 2,81 В;

k = 0.025;

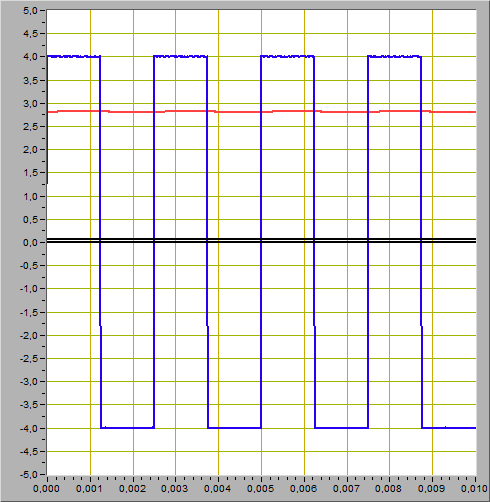

Осциллограмма 7 - входного и выходного напряжений выпрямителя (ν= 400Гц, A = 4B, Сф = 4.7мкФ, форма: прям-ая)

U_ВЫХ.max = 2,85 В;

U_ВЫХ.min = 2,78 В;

U_ВЫХ.СР = 2,81 В;

k = 0.025;

Вывод: При подаче на вход прямоугольного сигнала, выходное напряжение мостового выпрямителя имеет вид прямой (очень близко к прямой) независимо от изменений емкости или частоты сигнала.

Осциллограмма 8 - входного и выходного напряжений выпрямителя (ν= 100Гц, A = 4B, Сф = 4.7мкФ, форма: треуг-ая)

U_ВЫХ.max = 2,7 В;

U_ВЫХ.min = 1,7 В;

U_ВЫХ.СР = 2,17 В;

k = 0.46;

Осциллограмма 9 - входного и выходного напряжений выпрямителя (ν= 400Гц, A = 4B, Сф = 4.7мкФ, форма: треуг-ая)

U_ВЫХ.max = 2,45 В;

U_ВЫХ.min = 2,14 В;

U_ВЫХ.СР = 2,3 В;

k = 0.135;

Вывод: изменение частоты треугольного сигнала для мостового выпрямителя приводит к снижению коэффициента пульсации.

Осциллограмма 10 - входного и выходного напряжений выпрямителя (ν= 100Гц, A = 4B, Сф = 4.7мкФ, форма: пилообр-ая)

U_ВЫХ.max = 2,74 В;

U_ВЫХ.min = 1,3 В;

U_ВЫХ.СР = 1,88 В;

k = 0.84;

Осциллограмма 11 - входного и выходного напряжений выпрямителя (ν= 400Гц, A = 4B, Сф = 4.7мкФ, форма: пилообр-ая)

U_ВЫХ.max = 2.4 В;

U_ВЫХ.min = 2.0 В;

U_ВЫХ.СР = 2,25 В;

k = 0.222;

Вывод: среди всех видов сигнала, пилообразный характеризуется наибольшими по величине пульсациями, но, равно как и других видов (форм) сигнала, увеличение частоты сигнала приводит к снижению коэффициента пульсаций.

Вывод: В лабораторной работе проводилось исследование мостового выпрямителя со сглаживающим фильтром и без него. На основании проведенных опытов, можно заключить, что сглаживающий фильтр в подобной схеме, позволяет значительно снизить коэффициент пульсаций. Усиление снижения коэффициента пульсаций может также дать увеличение ёмкости конденсатора в схеме, а также повышение частоты входного сигнала.
