Исследование характеристик тиристора

Цель работы: исследование ВАХ тиристора, а также определение его параметров.

Оборудование: базовый лабораторный стенд NI ELVIS II, лабораторный модуль М4.

Схема лабораторного стенда:

Ход работы:

Задание 1 (исследование ВАХ тиристора): (см. на следующей странице)

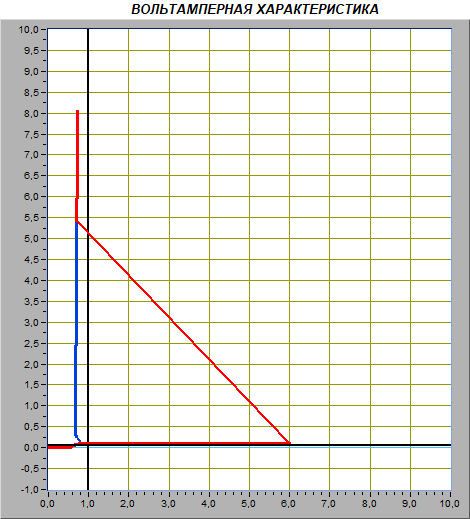

Рисунок 1 - ВАХ тиристора (Eупр = 0,6B)

В момент включения:

U_a.ВКЛ = 6.02 В,;

I_a.ВКЛ = 0.1 мА;

При I_a = 6 мА, U_упр = 0.7 В;

В момент выключения:

U_a.ВЫКЛ = 0.68 В;

I_a.ВЫКЛ = 0.35 мА;

U_УПР.max = 0.683 В, I_УПР = -0.048 мА

Вывод: в лабораторной работе был исследован тиристор. Тиристор — не полностью управляющий ключ. То есть перейдя в открытое состояние, он остается в нем даже если прекращать подавать сигнал на управляющий переход (если подается ток выше некоторой величины, то есть ток удержания).
