Исследование работы транзисторного каскада с общим эмиттером

Цель работы: исследование работы транзисторного каскада с общим эмиттером в различных режимах.

Оборудование: базовый лабораторный стенд NI ELVIS II, лабораторный модуль М5.

Схема лабораторного стенда:

Ход работы:

Задание 1 (установка рабочей точки и исследование работы транзисторного каскада с общим эмиттером):

4.2:

Рисунок 1 - входная ВАХ(Rк = 300 Ом)

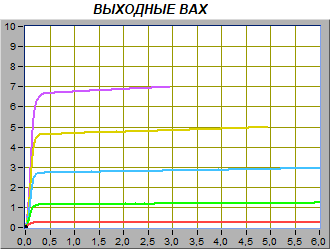

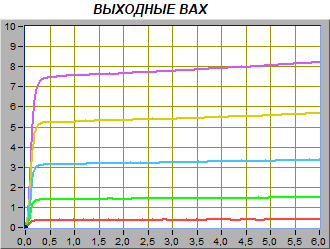

Рисунок 2 - выходные ВАХ (Rк = 300 Ом)

4.3:

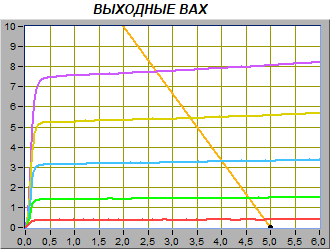

Рисунок 3 - линия нагрузки на ВАХ

4.4:

IБ, мкА	UБЭ, В	IК, мА	UК, В
10,62	0,65	5	3,47

4.5:

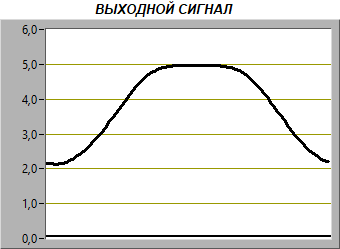

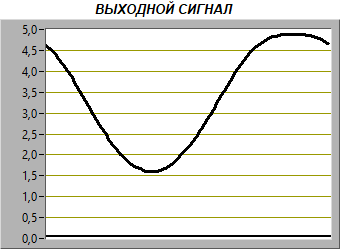

Рисунок 4 - график выходного сигнала

4.6: Uвых.max = 4,92 B, Uвх.max = 0,687 B;

Uвых.min = 1,54 B, Uвх.min = 0,583 B;

Uвых.m = 1,69 B, Uвх.m = 0,052 B;

4.7: K_У = 32,5;

4.8: K_У = 60; 4.9: Коэффициенты отличаются друг от друга в силу неточности измерений.

.

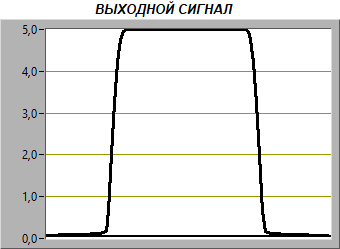

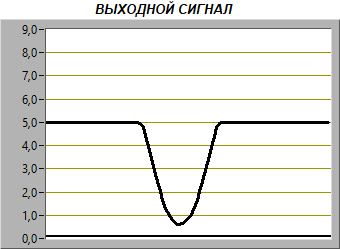

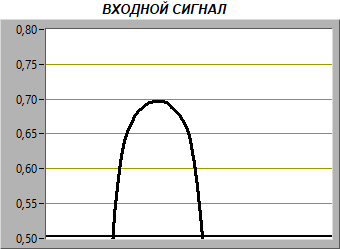

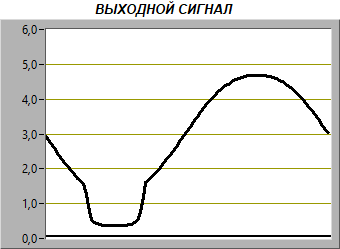

Рисунок 5 - график выходного сигнала

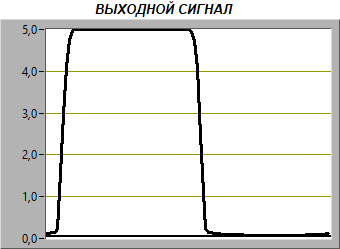

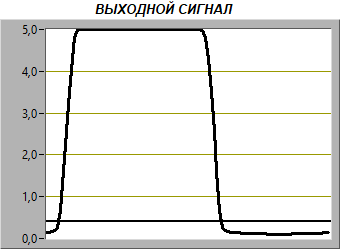

Рисунок 6 - график выходного сигнала

4.10:

IБ, мкА	UБЭ, В	IК, мА	UК, В
11,4	0,67	5,07	2,41

При Rк = 510 Ом:

Uвых.m = (5,00 - 0,36)/2 = 2,32B;

Uвх.m = (0,689 – 0,5)/2 = 0,0945B;

Ky = 2,32/0,094 = 24,55;

Ky = 510 * 5,07/0,025 * 1000 = 103,428;

4.11:

При Rк = 1000 Ом:

IБ, мкА	UБЭ, В	IК, мА	UК, В
5,7	0,65	2,54	2,47

Uвх.m = (0,7 – 0,5)/2 = 0,1B;

Uвых.m = (5,00 – 0,36)/2 = 2,32B;

Ky = 2,32/0,1 = 23,2;

Ky = 1000/9,8425 = 101,6;

4.12: при увеличении входного сигнала на 30-40% в пиках максимального значения напряжения транзистор также работает в режиме насыщения, а при уменьшении на 30-40 % — в режиме отсечки.

Вывод: в лабораторной работе был исследован транзисторный каскад с общим эмиттером. Коэффициент усиления транзисторного каскада и величина максимального тока коллектора зависит от правильности выбранных сопротивлений в схеме.
