Цель работы:

Необходимо написать программу, которая позволит осуществить мигание светодиодом

Ход работы:

Для начала необходимо правильно подключить схему, используя инструментарий из поставки raspberryPi. На рисунках 1 и 2 изображены схемы подключения.

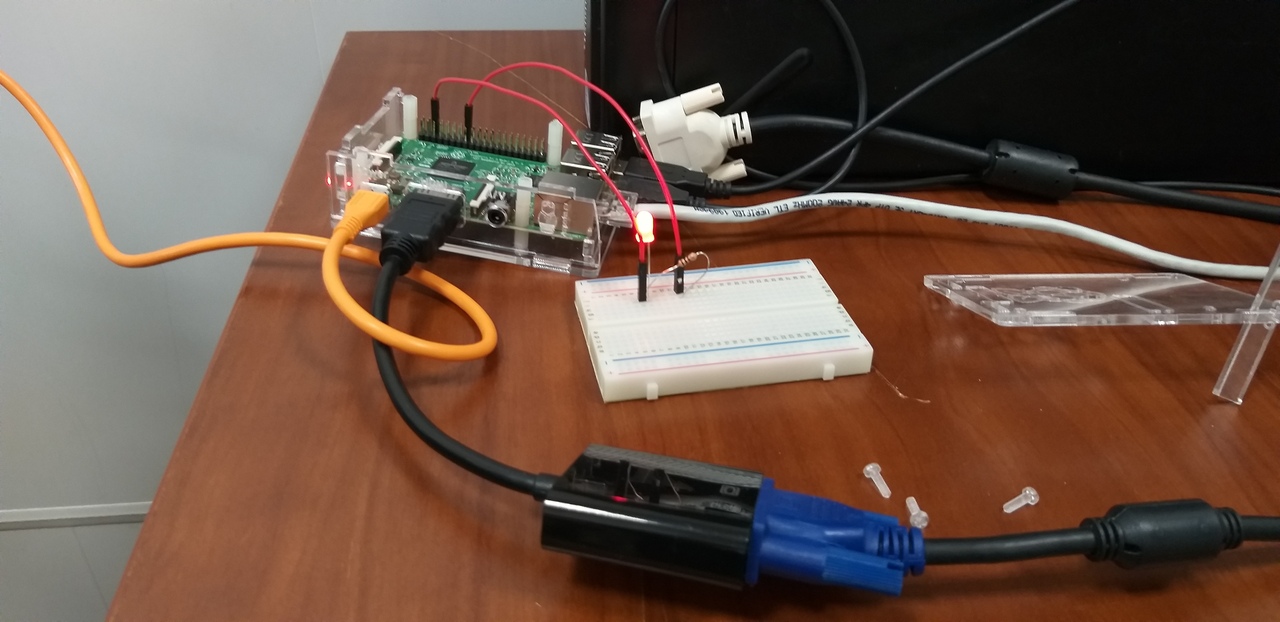

Рисунок 1 – Схема подключения диода

Рисунок 2 – Схема подключения диода

Далее необходимо установить и собрать вспомогательную библиотеку RPi (рисунок 3)

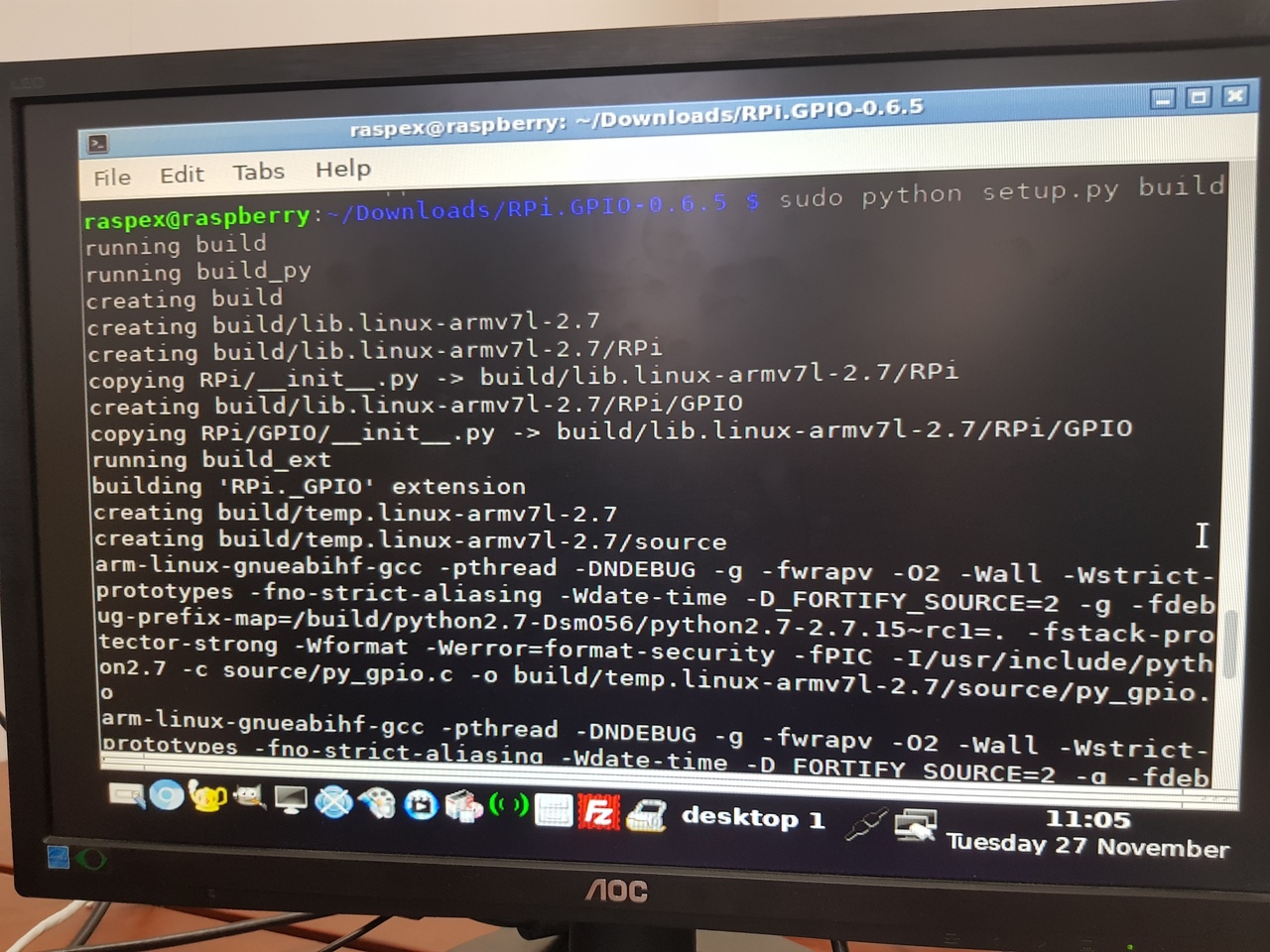

Рисунок 3 – Установка библиотеки RPi

Код программы на языке python представлен ниже, а пример работы на рисунке 4

from RPi import GPIO from time import sleep GPIO.setmode(GPIO.BCM) GPIO.setup(23, GPIO.OUT) i=0 while(i<100): GPIO.output(23,True) sleep(0.05) GPIO.output(23,False) sleep(0.05) i++ GPIO.cleanup()

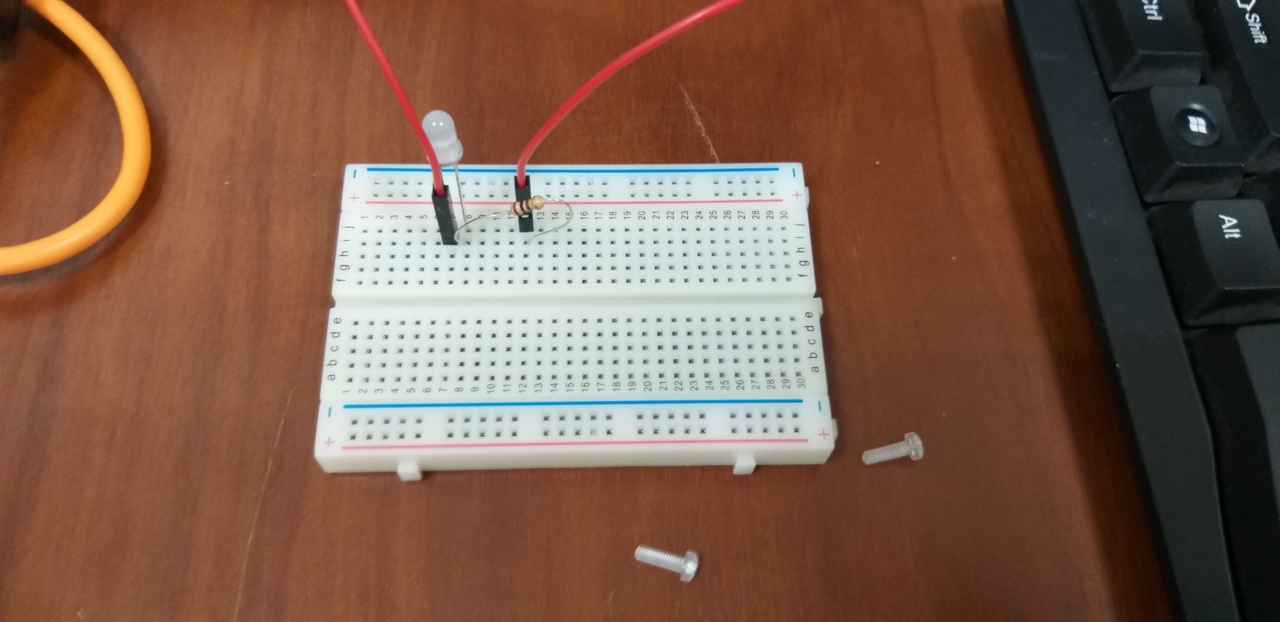

Рисунок 4 – Демонстрация свечения диода
