БЖ4

ФЕДЕРАЛЬНОЕ АГЕНТСТВО СВЯЗИ

Ордена Трудового Красного Знамени

Федеральное Государственное образовательное бюджетное учреждение высшего профессионального образования

Московский технический университет связи и информатики

Кафедра экологии, безопасности жизнедеятельности и электропитания

Отчет по задаче №4

«Расчет естественной освещенности в производственном помещении»

Выполнил:

Студент

Вариант:

1БСТ15008

Москва, 2018 г.

Цель работы:

1. Определить площадь световых проемов в производственном помещении для обеспечения нормируемой освещенности

2. Число окон

3. Размещение окон с целью обеспечения равномерности естественного освещения с учетом межоконного расстояния

Исходные данные:

Таблица исходных данных

Разряд работы	А, м	B, м	h0, м	h, м	h', м	hраб, м	L, м	H, м	b0, кВ	ρпт,%	ρст,%	ρп,%
3	12	8	3.5	5.5	0.8	0.8	30	20	2.1	50	50	30

L – расстояние до противоположного здания

A,B, h – длина, ширина, высота аппаратного зала

h₀ – высота окна

h' – расстояние от пола до подоконника

h_раб – высота рабочей поверхности над уровнем пола

H - высоте карниза противостоящего здания над уровнем подоконника рассматриваемого окна

b₀ – ширина окна

ρ_пт, ρ_ст, ρ_п – коэффициенты отражения от потолка, стен и пола

Ход решения:

1. Необходимая площадь окон S₀, для создания необходимой освещенности в зале, определяется по формуле:

- площадь пола в производственном помещение;

- минимальный (нормированный) коэффициент естественной освещенности

– коэффициент световой характеристики окна.

Для начала следует определить параметр окна, м:

h₁ = 3,5 м (расчет данного значение приведен в ячейке A5 приложенного xlsx файла)

Далее рассчитаем отношение длины помещения к его ширине, и отношение ширины помещения к ранее полученному параметру окна

A/B = 1,5 ; B/h₁ = 2,2857 (расчеты данных значений приведены в ячейках B5 и C5 приложенного xlsx файла)

Зная отношение расстояния между зданиями к высоте карниза противостоящего здания над уровнем подоконника рассматриваемого окна, определим необходимые коэффициенты пользуясь таблицами

L/H = 1.5, η₀ = 20, k = 1.2, r₀ = 0.4, r₁ = 4

Пользуясь полученными данными можно найти S₀. S₀ = 28.8 м² (расчет данного значения приведен в ячейке A9 приложенного xlsx файла):

2. Определим коэффициент, учитывающий влияние отраженного света при боковом естественном освещении, зная средневзвешенный коэффициент отражения света от отражающих поверхностей помещения (расчет данного значения приведен в ячейке D9 приложенного xlsx файла):

Определим количество окон, зная площадь одного окна:

S = 7,35 м², n = 3,918 ~= 4 (расчет данного значения приведен в ячейке B9 приложенного xlsx файла):

Определим межоконные промежуток:

b^' = 0,72 (расчет данного значения приведен в ячейке C9 приложенного xlsx файла):

Вывод

Для необходимой освещенности производственного помещения площадь остекления составляет 28,8 м². Основываясь на этом и на площади одного окна было определено необходимое количество окон – 4 штук, при межоконном интервале 0,72 м.

Ответы на вопросы

1. Как нормируется естественная освещенность?

Согласно действующим СП 2011 г. для естественного и совмещенного освещения регламентирован коэффициент естественной освещенности КЕО.

Естественное освещение внутри помещений оценивают коэффициентом естественной освещенности - КЕО, %, который представляет собой отношение освещенности внутри, в данной точке помещения Е_вн к одновременно измеренной наружной горизонтальной освещенности под открытым небом - Е_нар.

Использование относительного показателя для характеристики естественного освещения обусловлено чрезвычайно широким диапазоном его изменения, а также непостоянством во времени.

2. Какие виды естественного освещения вы знаете?

По конструктивным особенностям естественное освещение подразделяют на:

1. боковое одностороннее или двухстороннее, осуществляемое через окна;

2. верхнее, осуществляемое через аэрационные и зенитные фонари;

3. комбинированное, когда к верхнему освещению добавляется боковое.

В случаях, когда естественного освещения недостаточно устраивают совмещенное освещение. При этом дополнительное искусственное освещение применяют не только в темное время, но и в светлое время суток.

3. Какие требования предъявляются к системам производственного освещения?

Для рационального освещения необходимо выполнение следующих условий:

1. соответствие уровня освещенности рабочих мест характеру выполняемой зрительной работы;

2. постоянная освещенность рабочих поверхностей во времени (колебания напряжения сети не должно превышать 4%);

3. достаточная и равномерно распределенная яркость освещаемых рабочих поверхностей.

4. отсутствие резких контрастов между яркостью рабочей поверхности и окружающего пространства;

5. отсутствие резких перепадов в освещенности рабочей поверхности, а также глубоких теней;

6. отсутствие в поле зрения светящихся поверхностей, обладающих большим блеском.

Для рационального освещения производственных помещений и рабочих поверхностей также большое значение имеет выбор цвета для окраски потолка, стен и производственного оборудования.

4. По каким параметрам определяется разряд работы?

Нормы освещенности построены на основе классификации зрительных работ по определенным количественным признакам. Ведущим признаком, определяющим разряд работы, является размер объекта различения. В свою очередь разряд делят на четыре подразряда в зависимости от светлоты фона и контраста между деталями и фоном.

Объект различения определяется наименьшим размером предмета (детали) или его части, которые нужно различать в процессе выполнения данной работы.

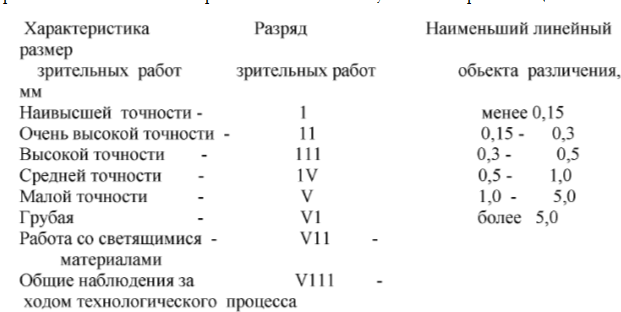

В зависимости от размеров объекта различения и расстояния предмета от глаз работающего все работы делятся на восемь разрядов точности. Если расстояние от глаз до предмета меньше 0,5 м, разряд работы определяется размером объекта различения, если больше - отношением размера объекта различения к расстоянию от глаз до предмета. Наименьшие размеры объекта различения и соответствующие им разряды зрительных работ установлены при расположении объекта на расстоянии не более 0,5 м от глаз работающего:

5. Что характеризует «спектральная видимость», в чем заключается ее особенность? Энергетические и фотометрические величины.

Спектраальная световая эффективность монохроматического излучения — физическая величина, характеризующая чувствительность человеческого глаза к воздействию на него монохроматического света. Обозначается K(λ), в Международной системе единиц (СИ) имеет размерность лм/Вт.

Основной величиной в фотометрии является световой поток.

Световым потоком называют мощность лучистой энергии оцениваемую по производимому ею световому ощущению на человеческий глаз. За единицу светового потока принят люмен (лм). За эталон люмена принят световой поток, излучаемый абсолютно черным телом площадью выходного отверстия 0,5305 мм при температуре затвердевания платины 1770 С. Люмен численно равен 1: 683 радиометрического ватта. На практике часто световой поток приходится выражать через единицы мощности. По этой причине возникает необходимость установить связь между люменом и ваттом.

Сила света I - пространственная плотность светового потока, излучаемого источника. I= F/w; F - световой поток от источника (лм), w- телесный угол (ср). За единицу телесного угла принят стерадиан. Полный телесный угол - 4π ср. За единицу силы света принята 1 кд. 1 кд - сила света, испускаемая в перпендикулярном направлении с поверхности эталонного излучателя площадью 1: 600000 м при температуре затвердевания платины Т=2045 К и давлении 101325 Па.

Освещённость Е - равна величине, которая характеризует поверхностную плотность падающего светового потока, отношения светового потока Ф к площади S освещаемой им поверхности.

Яркость В - световая величина, непосредственно воспринимаемая глазом. Освещенный или светящийся объект будет тем лучше виден, чем большую силу света излучает каждый элемент поверхности в направлении наблюдателя.

Коэффициент отражения является характеристикой фона, т.е. поверхности на которой рассматривается объект различения. При р>0,4 фон считается светлым, при 0,2 =<р<= 0,4 средним, при р < 0,2 - темным. Контраст объекта с фоном: К = |Вф-Во|/Вф, здесь Вф и Во - яркость соответственно фона и объекта. При К> 0,5 контраст считается большим, при 0,2<=К<=0,5 -средним, при К< 0,2 - малы
