БЖД (Вдовина) / БЖД Практика 6 МО-317 Шакиров Айдар

ФГБОУ ВО УФИМСКИЙ ГОСУДАРСТВЕННЫЙ АВИАЦИОННЫЙ

ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра БП и ПЭ

Практическое занятие № 6

по дисциплине

«Безопасность жизнедеятельности»

на тему:

«Оценка электромагнитной обстановки

на производстве и в быту и защита от него»

Вариант 16

Группа МО-317
Выполнил	_06.06.2021	_________________	А.Р.Шакиров
	(дата)	(подпись)	(И.О.Фамилия)
Принял	_______________	________________	к.т.н. И.В.Вдовина
	(дата)	(подпись)	(И.О.Фамилия)

Уфа- 2021

Задача 1.

В жилом доме действуют несколько неблагоприятных факторов виды и интенсивность которых представлена в таблице. Указаны доли ПДУ (ПДК) для неэлектромагнитных типов загрязнений в непосредственно уровни для электромагнитных загрязнений. Определить, является ли среда благоприятной.

Вариант	Уровень химического загрязнения, в долях ПДК	Уровень шума, в долях ПДУ	Плотность потока энергии ЭМП на частоте 900 МГц, мкВт/см2	Напряженность ЭП на частоте 50 Гц, В/м	Напряженность МП на частоте 50 Гц, А/м
16	0,8	0,1	3	265	9

где Аi – уровень i-го вредного воздействия, Ai ПДУ – ПДУ этого воздействия.

α = > 1 среда является неблагоприятной.

Задача 2.

Оценить допустимую продолжительность работы персонала или возможность нахождения в указанном электромагнитном поле исходя из ПДУ энергетической экспозиции.

	Частота	Вид электромагнитного загрязнения				Длительность нахождения в ЭМП		Задание
		Е, В/м	Н, А/м	ППЭ, мкВт/см2
16	100 ГГц	-	-	1110	7 ч		Можно ли работать указанное время?

Определим ПДУ энергетических экспозиций ЭМП диапазона частоты 100 МГц:

Определяем время безопасной работы:

Время безопасной работы = 0.18 ч, что меньше 7 ч.

7 ч работать нельзя.

Задача 3.

Проверить выполнение норматива по интенсивности ЭМП, создаваемого базовой станцией (БС) системы сотовой связи в точке М на верхнем этаже жилого дома (см.рисунок) на частоте 900 МГц. Параметры БС, расположение источника излучения и точки М приведены в таблице.

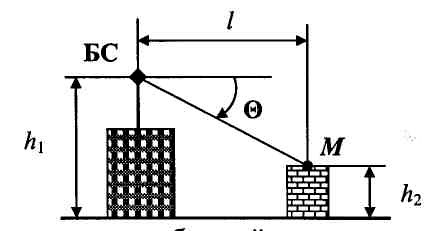

Рисунок – Взаимное расположение базовой станции (БС) и жилого помещения (М)

Вариант	Мощность БС (РБС), Вт	Диаграмма направленности в вертикальной плоскости	h1, м	h2, м	ℓ, м
16	40	|F(Θ, Φ)|²= (π/2)cos(Θ-(π/15))	48	24	37

Электромагнитная обстановка в доме соответствует в норме

Задача 4.

В лабораторном помещении работает передатчик мощностью Ризл Вт, длина волны электромагнитного излучения λ см, коэффициент направленного действия антенны Gо. Диаграмму направленности передатчика принять равной 1. В процессе работы с передатчиком главный максимум может быть длительно направлен на отдельные рабочие места, расположенные на расстоянии 2 м и более. Длительность облучения составляет полный рабочий день (8 часов). Оценить возможность защиты расстоянием.

Определить минимальную толщину металлического экрана, при которой проникающее через кожух излучение по интенсивности не превышает допустимое. Подобрать соответствующий поглощающий материал для облицовки кожуха изнутри.

Номер варианта	Ризл,Вт	λ,см	G0	Материал
16	5	200	200	Сталь

Интенсивность излучения на рабочих местах, расположенных в 2 м от передатчика в направлении главного максимума согласно формуле:

Определим предельно допустимый уровень потока энергии:

= 3 мкВт/см2.

Необходимое ослабление излучения на рабочем месте определили по формуле:

Определяем расстояние, на которое надо удалить рабочее место от источника излучения, чтобы интенсивность облучения соответствовала :

Такое удаление рабочего места от источника излучения невозможно, поэтому используем экранирование источника излучения.

Определяем толщину экрана b по формуле. Для данного материала 𝜇_𝑟 = 100,

Стальной лист толщиной 4,05 нм не обеспечивает достаточной механической прочности экрана, поэтому из конструктивных соображений выбираем b = 0,5 мм.

Выбираем дно поглощающего покрытия экранирующего кожуха - радиопоглощающий материал СВЧ-068 (феррит).
