Звіт
про виконання лабораторної роботи № 4
з дисципліни Інформаційні технології та системи в бізнесі
на тему “Побудова моделей системи управління вирішенням проблем”
Виконала: ст. гр. СПРм-19-1 Шемчук В. Н. |
Перевірила: Петрова Р. В. |
Харків 2020
ПОСТРОЕНИЕ МОДЕЛЕЙ СИСТЕМЫ УПРАВЛЕНИЯ РЕШЕНИЕМ ПРОБЛЕМ
1.Цель работы
Построение графической модели системы управления решения проблем.
2.Краткое текстовое описание системы управления решения проблем
Проблема определяется как ситуация, в которой есть два состояния: одно называется существующим, а другое — предлагаемым. Существующее состояние представляется существующей системой; предлагаемое состояние представляется гипотетической (желательной) или предлагаемой системой. В каждом состоянии есть набор объектов, свойств и связей, объединенных в процессе. Каждое состояние может быть описано как система. Чтобы перейти от существующего состояния к предлагаемому, существующий набор объектов, свойств и связей должен быть изменен. Изменение в объектах может означать изменение части оборудования, а не групп персонала; изменение в свойствах может принимать форму увеличения количества персонала; изменение в связях может указывать на новое распределение ответственности.
Проблема характеризуется содержащимся в ней неизвестным и условием. Может быть одна или много областей неизвестного. Неизвестное может быть определимо качественно, а не количественно. Количественной характеристикой может служить диапазон оценок, представляющих предполагаемое состояние неизвестного. Классически неизвестные есть количества, подлежащие нахождению. Поэтому определение одного неизвестного в терминах другого может быть противоречивым или избыточным. Неизвестные могут быть выражены только в терминах известного, т. е. такого, объекты, свойства и связи которого установлены. Известное определяется как количество, значение которого установлено.
3.Обоснование выбора нотаций и соответствующих CASE- средств
В роли CASE средства выберем BPwin - мощный инструмент моделирования, разработанный фирмой Computer Associates Technologies который используется для анализа, документирования и реорганизации сложных бизнес-процессов. Модель, созданная средствами BPwin, позволяет четко документировать различные аспекты деятельности - действия, которые необходимо предпринять, способы их осуществления, требующиеся для этого ресурсы и др. Таким образом, формируется целостная картина деятельности предприятия - от моделей организации работы в маленьких отделах до сложных иерархических структур.
Нотации будут соответствовать IDEF0 и ERD. IDEF0 — методология функционального моделирования (англ. function modeling) и графическая нотация, предназначенная для формализации и описания бизнес-процессов. Отличительной особенностью IDEF0 является ее акцент на соподчиненность объектов. Схема «сущность-связь» (также ERD или ER-диаграмма) — это разновидность блок-схемы, где показано, как разные «сущности» (люди, объекты, концепции и так далее) связаны между собой внутри системы. ER-диаграммы чаще всего применяются для проектирования и отладки реляционных баз данных в сфере образования, исследования и разработки программного обеспечения и информационных систем для бизнеса.
4.Разработанные модели

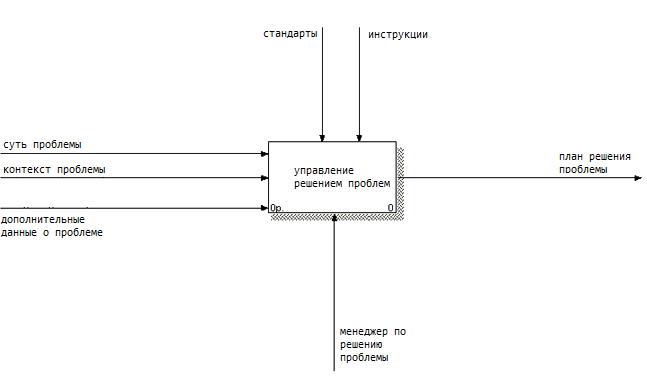

Рисунок 1 - Концептуальная диаграмма IDEF0
Рисунок 3 - ERD диаграмма
Выводы.
Во время выполнения лабораторной работы была разработана система управления решения проблем.
