Закріплення навичок інтелектуального аналізу даних

Цель работы: Демонстрация и закрепление навыков интеллектуального анализа данных

Ход работы:

1. Завантажити інформацію з файлу 'breast-cancer-wisconsin.xlsx'.

file = pd.ExcelFile('breast-cancer-wisconsin.xlsx')

df_lab_4 = pd.read_excel(file, header=None)

2. Провести візуалізацію даних за допомогою методу головних компонентів та TSNE. Налаштувати параметри обох методів для найкращої візуалізації обох класів в даних.

Рисунок 1 — Визуализация исходных данных при помощи TSNE

Рисунок 2 — Визуализация исходных данных при помощи PCA

3. Провести кластеризацію даних з використанням відомих вам алгоритмів кластеризації – обрати найкращій метод. При виборі найкращого методу слід зважати не тільки на вірний розподіл даних по кластерах, але і враховувати метрики, що застосовуються для кластерного аналізу.

Для кластеризации были выбраны методы KMeans и DBSCAN.

kmeans = KMeans(n_clusters = 2, init = 'k-means++', max_iter=300, n_init=10, random_state = 41)

y_kmeans = kmeans.fit_predict(df_stan_4)

y_k = copy.copy(y)

y_k[y == 2] = 0

y_k[y == 4] = 1

expected = y_k

predicted = y_kmeans

print('Adjusted rand score:',metrics.adjusted_rand_score(expected[:,0], predicted))

print('Adjusted mutual info score:',metrics.adjusted_mutual_info_score(expected[:,0], predicted))

print('\n\nClassification report:')

target_names = ['доброкачественная', 'злокачественная']

print(metrics.classification_report(expected, predicted, target_names=target_names))

confusionMatrics = metrics.confusion_matrix(expected, predicted)

print('\n\nConfusion Matrix')

#visualizing confusion matrix

sn.set(font_scale=1.4) # for label size

sn.heatmap(confusionMatrics, annot=True, annot_kws={"size": 16}) # font size

plt.show()

Рисунок 3 — Метрики результатов метода Kmeans

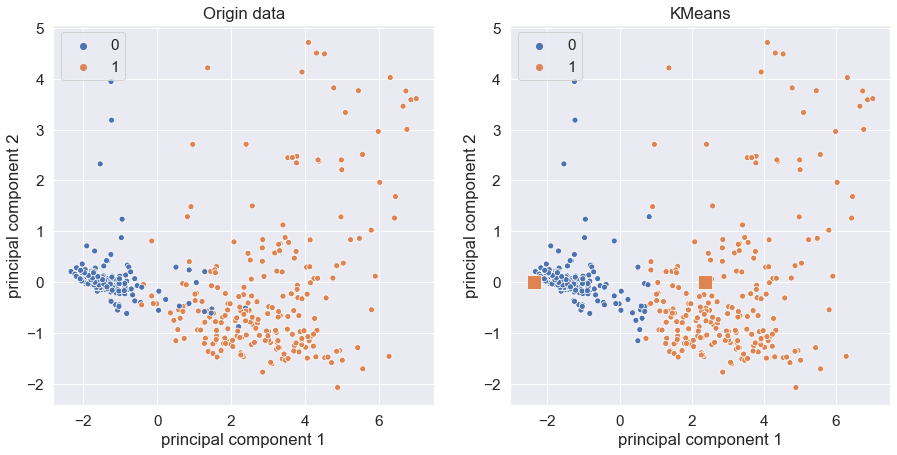

Рисунок 4 — Визуализация результатов работы Kmeans

Далее рассмотрим кластеризацию методом DBSCAN

dbscan = DBSCAN(eps=1, min_samples=3)

dbscan.fit(df_stan_4)

predicted = dbscan.labels_

print('Adjusted rand score:',metrics.adjusted_rand_score(expected[:,0], predicted))

print('Adjusted mutual info score:',metrics.adjusted_mutual_info_score(expected[:,0], predicted))

print('\n\nClassification report:')

print(metrics.classification_report(expected, predicted, zero_division =1))

print('\n\nConfusion Matrix')

#visualizing confusion matrix

confusionMatrics = metrics.confusion_matrix(expected, predicted)

sn.set(font_scale=1.4) # for label size

sn.heatmap(confusionMatrics, annot=True, annot_kws={"size": 16}) # font size

plt.show()

Рисунок 5 — Метрики результатов DBSCAN

Рисунок 6 — Визуализация результатов работы DBSCAN

Были выбраны 3 метода классификации: DecisionTreeClassifier, KNeighborsClassifier и MLPClassifier.

X_train, X_test, Y_train, Y_test = train_test_split(df_stan_4, y, test_size=0.35, random_state=22)

K_neigh_4 = KNeighborsClassifier(n_neighbors=3)

K_neigh_4.fit(X_train, Y_train.flatten())

Y_K_neigh_predict = K_neigh_4.predict(X_test)

K_neigh_conf_matrix = metrics.confusion_matrix(Y_test.flatten(), Y_K_neigh_predict.flatten());

#show classification report

showCR(Y_K_neigh_predict, 'KNeighborsClassifier')

getErrorScores(Y_K_neigh_predict, 'KNeighborsClassifier')

#visualizing confusion matrix

showMatrix(K_neigh_conf_matrix)

K_neigh_all_predicted = K_neigh_4.predict(df_stan_4)

showPCA(K_neigh_all_predicted.ravel(), "KNeighborsClassifier")

Рисунок 7 — Метрики метода KNeighborsClassifier

Рисунок 8 — Визуализация результатов KNeighborsClassifier

MLP = MLPClassifier()

MLP.fit(X_train, Y_train.flatten())

MLP_predict = MLP.predict(X_test)

MLP_conf_matrix = metrics.confusion_matrix(Y_test.flatten(), MLP_predict.flatten());

#show classification report

showCR(MLP_predict, 'MLPClassifier')

getErrorScores(MLP_predict, 'KNeighborsClassifier')

#visualizing confusion matrix

showMatrix(MLP_conf_matrix)

MLP_all_predicted = MLP.predict(df_stan_4)

showPCA(MLP_all_predicted.ravel(), "MLPClassifier")

Рисунок 8 — Метрики метода MLPClassifier

Рисунок 9 — Визуализация результатов MLPClassifier

DTC = DecisionTreeClassifier(max_depth=5)

DTC.fit(X_train, Y_train.flatten())

DTC_predict = DTC.predict(X_test)

DTC_conf_matrix = metrics.confusion_matrix(Y_test.flatten(), DTC_predict.flatten());

#show classification report

showCR(DTC_predict, 'DecisionTreeClassifier')

getErrorScores(DTC_predict, 'DecisionTreeClassifier')

#visualizing confusion matrix

showMatrix(DTC_conf_matrix)

DTC_all_predicted = DTC.predict(df_stan_4)

showPCA(DTC_all_predicted.ravel(), "DecisionTreeClassifier")

Рисунок 10 — Метрики метода DecisionTreeClassifier

Рисунок 1 — Визуализация результатов DecisionTreeClassifier

Выводы: в ходе лабораторной работы, при выполнении первого задания была проведена кластеризация данных с помощью методов Kmeans и DBSCAN. При анализе результатов Kmeans получилось получить четких 2 кластера как для PCA так и для TSNE. DBSCAN смог выделить 1 кластер с доброкачественными, но не смог определить 2 кластер и выбросил его в шум.

Во втором задании необходимо была проведена классификация данных с помощью методов DecisionTreeClassifier, KNeighborsClassifier и MLPClassifier. Все из исплозованных методов справились отлично, лучший из них выбрать сложно.
