Двигатель внутреннего сгорания. Общие понятия.ppt
Параметры двигателя
D |
ВМТ |
|
|
|
S |
|
НМТ |
|
r |
ВМТ– верхняя мертвая точка НМТ - нижняя мертвая точка диаметр цилиндра D
радиус кривошипа r ход поршня S
Рабочий объем цилиндра Vh,
Литража двигателя Vл
Vh D2 S
4
Vл D42 S i
1 - полный объем цилиндра Vn , Vn= Vc+ Vh 2 - объем камеры сгорания Vc,
3, 4 – днище поршня в НМТ и ВМТ соответственно
Рабочий цикл четырехтактного ДВС
Впуск |
Сжатие |
Рабочий ход |
Выпуск |

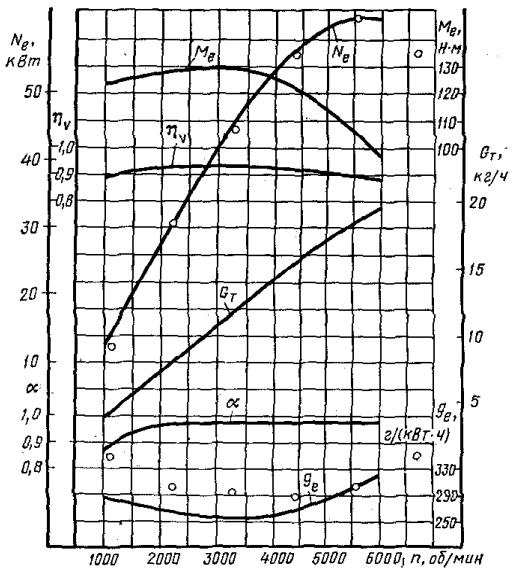

Характеристики ДВС
(внешняя скоростная характеристика)
эффективная мощность двигателя Ne, крутящий момент Me,
часовой расход топлива GТ, удельный расход топлива ge, коэффициент наполнения ηv, коэффициент избытка воздуха α и др.

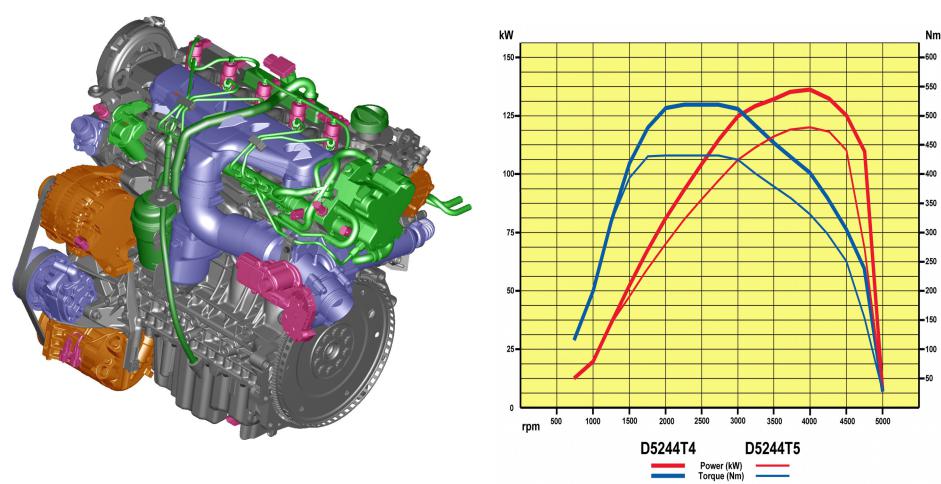

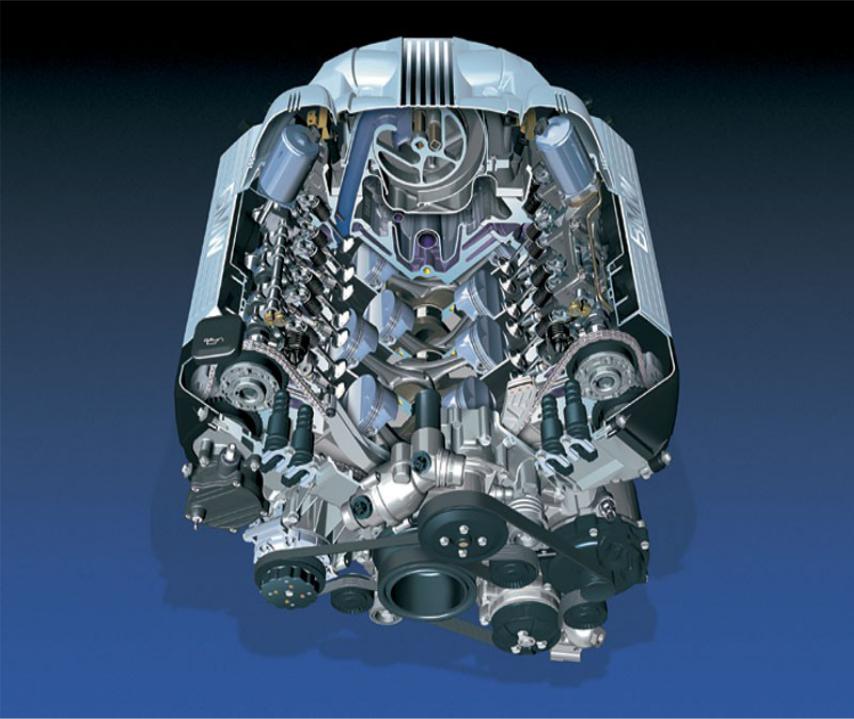

Внешний вид современных ДВС

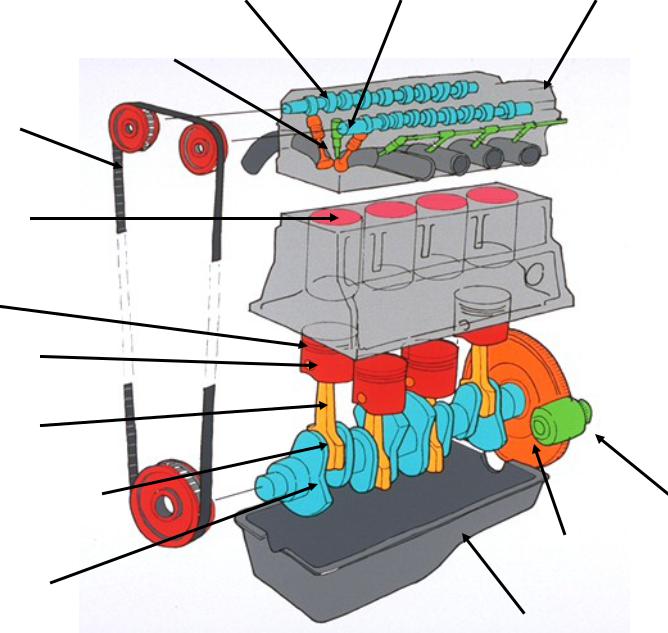

Camshaft |
Spark plug |
Cylinder |
Valve |
|
head |
|
|
Transmission belt
Cylinder
Piston
Piston pin
Piston rod
Crankshaft pin
Crankshaft
Engine
block
Starter motor
Flywheel
Oil sump

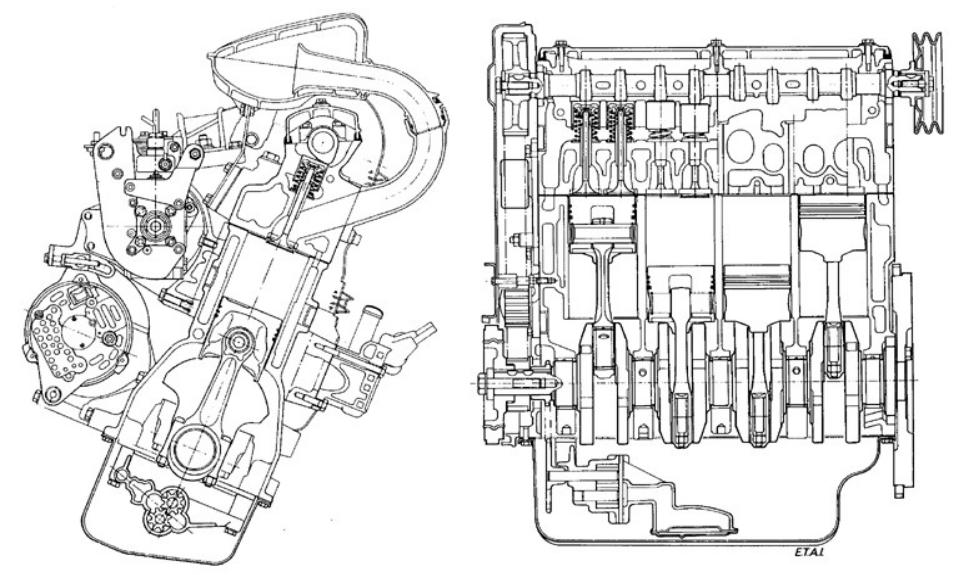

Общее устройство ДВС
