1. Анализ графиков распределения освещенности разных ламп Е(х).

Таблица 1 «Данные для темных стенок»

Темные стенки
№ точки	E1, лк	E5, лк	E6, лк	E7, лк	E4, лк
1	344,9	583,5	328	406,6	412,3
2	348,1	909,9	467,1	2487,1	639,8
3	344,4	1117,2	589,6	6435,2	753,2
4	337,5	936,7	497,3	2650,4	731,5
5	245,9	533,5	347,6	406,9	668,3
Кп в (.) 3, %	27,3	12,1	10,5	1,4	5,6

Таблица 2 «Данные для светлых стенок»

Светлые стенки
№ точки	E1С, лк	E5С, лк	E6С, лк	E7С, лк	E4С, лк
1	546,3	856,7	478,9	579,6	648,2
2	569,8	1204,8	596,3	2619,4	828
3	509,8	1402,5	751,6	6665,3	936,8
4	515,9	1179,1	610,7	2920,2	924,5
5	436,5	852,5	479,4	597,7	866,3
Кп в (.) 3, %	29,2	12,2	10,6	1,4	6,5

Строятся графики зависимостей освещенностей Е набора ламп (№1 – Компактная люминесцентная лампа, №5 – Светодиодная лампа, №6 – Лампа накаливания, №7 – Галогенная лампа, №4 – Компактная люминесцентная лампа 2U) для двух моделей помещений – с темными и светлыми стенками.

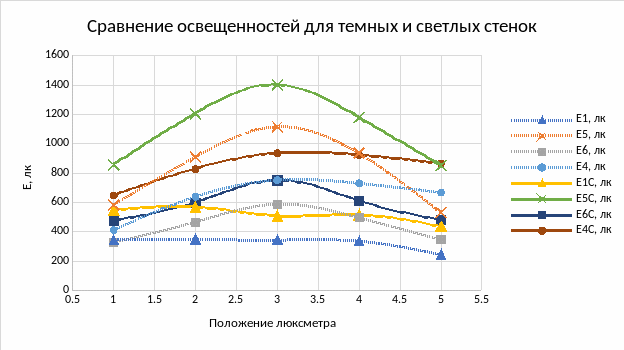

На рис. 1 представлены графики зависимости освещенностей ламп в разных точках при светлых и темных стенках. Рис. 2 является частью той же рассматриваемой системы, однако, ввиду отличающегося масштаба, был вынесен отдельно.

Рисунок 1.

Рисунок 2.

Анализируя данные графики, можно сказать о том, что для всех типов ламп, при светлых и темных стенках, разница их освещенности составляет 200-300лк. График освещенности для лампы №7 (рисунок 2) (при светлых и темных стенках) отличается от остальных, ее освещенность больше примерно в 5 раз. Ввиду ее специфического расположения на стенде.

Для всех ламп наибольшее количество света приходится на центральную часть стенда. Это может быть связанно с дуалистической природой света, повторяющей график распределения.

График освещенностей в зависимости от светлых и темных стенок лежит выше по оси для светлых стенок относительно темных. Это связано с тем, что темные стенки поглощают большее количество света, вследствие чего на люксметр попадает меньшее значение от светового потока.

Галогенная лампа расположена не «над потолком», в следствии чего, значение ее освещенности отличается.

Для лампы №1 характерна просадка графика в точке №3, ввиду ее конструктивных особенностей излучательной поверхности – сужение к нижней части, поэтому суммарный поток меньше, по сравнению с боковыми стенками лампы. Кроме того, в структуре лампы присутствуют зеркала – отражатели. Таким образом, свет оказывается сильно направленным.

Для сравнения, лампа накаливания, имеющая «грушевидную» форму, рассеивает свет более равномерно, что явно выражено на графике.

2. Анализ коэффициентов пульсации разных ламп

Рисунок 3.

Анализируя данные графики, можно сказать о том, что для ламп 6, 7, 5 (при светлых и темных стенках), их коэффициент пульсации лежит примерно в одном диапазоне. Для ламп 1 и 4 – люминесцентного типа он отличается тем, что в случае со светлыми стенками лежит выше на пару пунктов. Это связано с тем, что согласно представлениям об изменении освещенности в зависимости от напряжения во времени, представленным в дополнительном разделе, возникают «продолжительные паузы», во время которых отражение от стенок наиболее заметно. Для ламп накаливания паузы значительно короче, поэтому смещение не наблюдается.

3. Анализ коэффициентов использования разных ламп

Расчет произведен исходя из размеров стенда 0,6*0,7;

S= 0.42 м²;

Фф = Еср*S;

η=Ф_л/Ф_н;

Для определения номинальных значений светового потока воспользуюсь данными таблицы 3:

Таблица 3 «Типы ламп»

Типы ламп	Номинальные
	Мощность, Вт	Световой поток, лм
Люминесцентная ПРА	9	600
Люминесцентная ЭПРА	13	450
Светодиодная	12	650
Накаливания	60	710
Галогенная	50	850

Таблица 4

	Eср	Фф	η
E1	324,16	136,1472	0,226912
E5	816,16	342,7872	0,527365
E6	445,92	187,2864	0,263784
E7	2477,24	1040,441	1,224048
E4	641,02	269,2284	0,598285
E1C	515,66	216,5772	0,360962
E5C	1099,12	461,6304	0,710201
E6C	583,38	245,0196	0,345098
E7C	2676,44	1124,105	1,322476
E4C	840,76	353,1192	0,784709

Для галогенной лампы коэффициент использования превышает 1, чего быть не должно. Это связано с тем, что данная лампа светит более точечно, а следовательно, необходим перерасчет площади освещаемой поверхности. Она уменьшится, а следовательно, и фактический поток. Так как фактический световой поток – та часть, которая падает на стенд, то по сравнению с номинальным, который освещает весь бокс и рассеивается, он слишком высок. Поэтому параметр использования сильно зависит от фактора рассеивания в пространстве.

4. Анализ применимости ламп к разряду работ

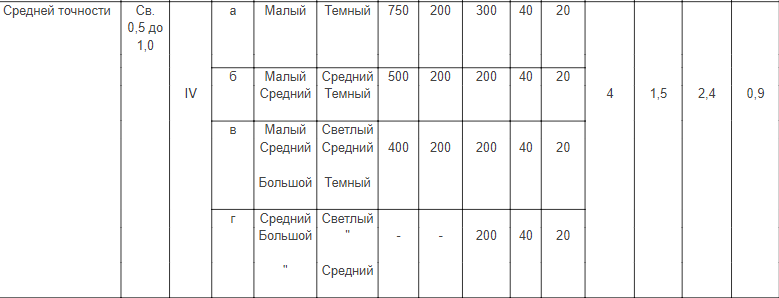

Для того чтобы лампы были применимы к разряду работы по СНИП 23-05-95, необходимо чтобы их коэффициент пульсации при темных и светлых стенках был не более 20%.

Люминесцентная лампа(1)

Не подходит под данный разряд работ ввиду того, что для любых стенок значение коэффициента пульсации превышает норму. 27,3% для темных стенок и 29,2% , что больше чем 20%.

Люминесцентная лампа (2U)(4)

Допускается применение данной лампы для всех случаев контрастов и фонов в случае с белыми стенками. 648лк для общего /936лк для местного удовлетворяет подклассу (а). Если стенки темные, то применять лампу при работе со слабо-контрастирующими объектами возможно как для комбинированного освещения 753лк удовлетворяет условию 750лк так и для систем общего освещения 412,3лк при норме 300 лк.

Светодиодная лампа(5)

Ввиду сильной точечности освещения лампу можно использовать при темных стенках над рабочим местом (местное) 1117лк > 750лк или в качестве источника общего освещения 533лк > 300лк. При светлых стенках положение лампы не так критично (856 лк минимум).

Лампа накаливания (6)

Лампу рекомендуется использовать в подразрядах (б), (в) и (г) ввиду малого значения освещенности 589лк <750лк для (а).

Галогенная лампа (7)

Отличается высоким значением освещенности, поэтому в случае местного освещения возможно ослепление 6665лк. >>750лк. В целом, возможно использование данной лампы при ее грамотном размещении для всех типов работ и стен (406 лк минимум для темных стен).

Также стоит отметить, что любая лампа удовлетворяет требованиям по общему освещению, кроме №1 (Кп).
