Рис Общий вид высокочастотного реле

Для защиты магнитной системы от внешних воздействий сверху она закрыта кожухом, изготовленным из алюминия. Кожух удерживается на магнитной системе при помощи винта и гайки, для этого у реле имеется специальная скоба.

Для подключения контактов реле РЭВ-15 к внешним цепям используются фланцевые коаксиальные радиочастотные соединители (розетки) в количестве трех штук (чертеж 7 по ГОСТ 20265-83 [ ].

Каждый соединитель при помощи четырех винтов крепится к основанию реле. Для подключения реле могут использоваться вилки СР-75-154, СР-75-167, СР-75-158.

Контактная система реле РЭВ-15 состоит из одного переключающего контакта. Материал контактов – серебро.

Неподвижные контакты припаяны к центральным штырькам двух розеток, размещенных друг напротив друга. Подвижные контакты припаяны к контактной пружине, которая также припаяна к центральному штырьку третьей розетки.

Для крепления реле на шасси аппаратуры в основании имеются три специальных отверстия. Рабочее положение реле – любое.

Все реле выкрашено в черный цвет, на кожухе белой краской нанесены товарный знак предприятия изготовителя, децимальный номер (паспорт) реле, дата производства и номер партии, электрическая схема и другие служебные отметки.

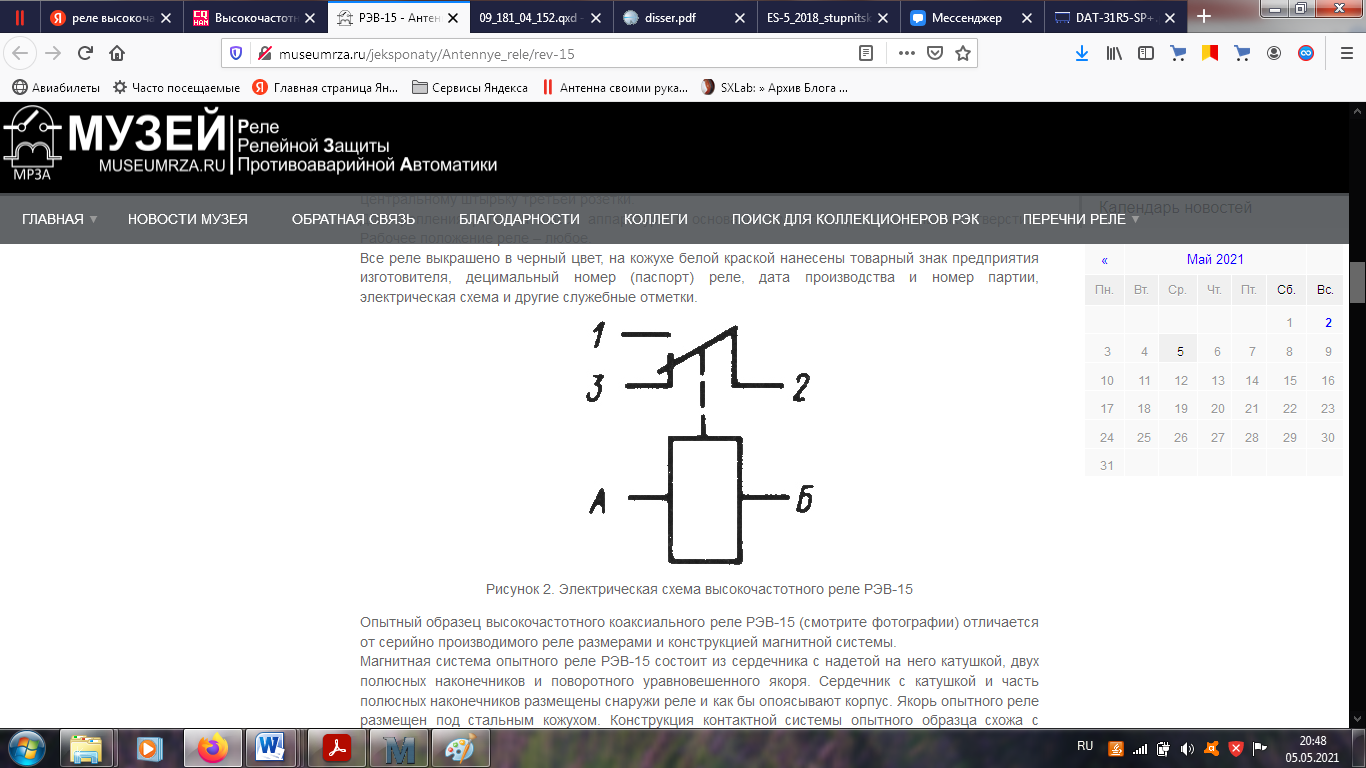

Рис Электрическая схема высокочастотного реле рэв-15

Магнитная система опытного реле РЭВ-15 состоит из сердечника с надетой на него катушкой, двух полюсных наконечников и поворотного уравновешенного якоря. Сердечник с катушкой и часть полюсных наконечников размещены снаружи реле и как бы опоясывают корпус. Якорь опытного реле размещен под стальным кожухом.

Технические характеристики представлены в таблице

Таблица

Технические характеристики высокочастотного реле

Входные параметры:
Номинальное напряжение обмотки
Выходные параметры:
Волновое сопротивление
Мощность, коммутируемая контактами
Напряжение, коммутируемое контактами
Условия эксплуатации:
Температура окружающей среды
Повышенная относительная влажность
Атмосферное давление
Габариты:
Вес:

Ниже представлена упрощенная схема

Рис Упрощенная схема

Ни рисунке представлено 4 бита уровней. Коаксиальный кабель равен . Разделим его на 4 отрезка, т.е. длины. Эти отрезки получаются делением исходного кабеля пополам, затем делением еще раз пополам и так n раз.

1. Отрезок 1/2 длины задерживает сигнал на 1/2 времени, т.е t/2. Так как t (задержка сигнала в кабеле) связано с фазой по формуле

Отсюда следует, что отрезок в 1/2 длины кабеля способен задерживать сигнал на 180 градусов.

Высокочастотное реле подключаем таким образом, чтобы выбирать:

пропустить сигнал накоротко (см. рисунок – перемычка);

пропустить сигнал через кабель, задерживая его (квадратный блок);

2. Отрезок 1/4 длины кабеля задерживает сигнал на 90 градусов.

3. Отрезок 1/8 длины кабеля задерживает сигнал на 45 градусов.

4. Отрезок 1/16 длины кабеля задерживает сигнал на 30 градусов.

Количество отрезков зависит от точного количества n разрядов. 4 бита дают возможность изменять фазу с шагом градусов ( , а 8 бит (блоков) с шагом градусов ( . В данной работе будем использовать 8 битов.

Коаксиальный ВЧ разъем на кабель RG-58 A/U

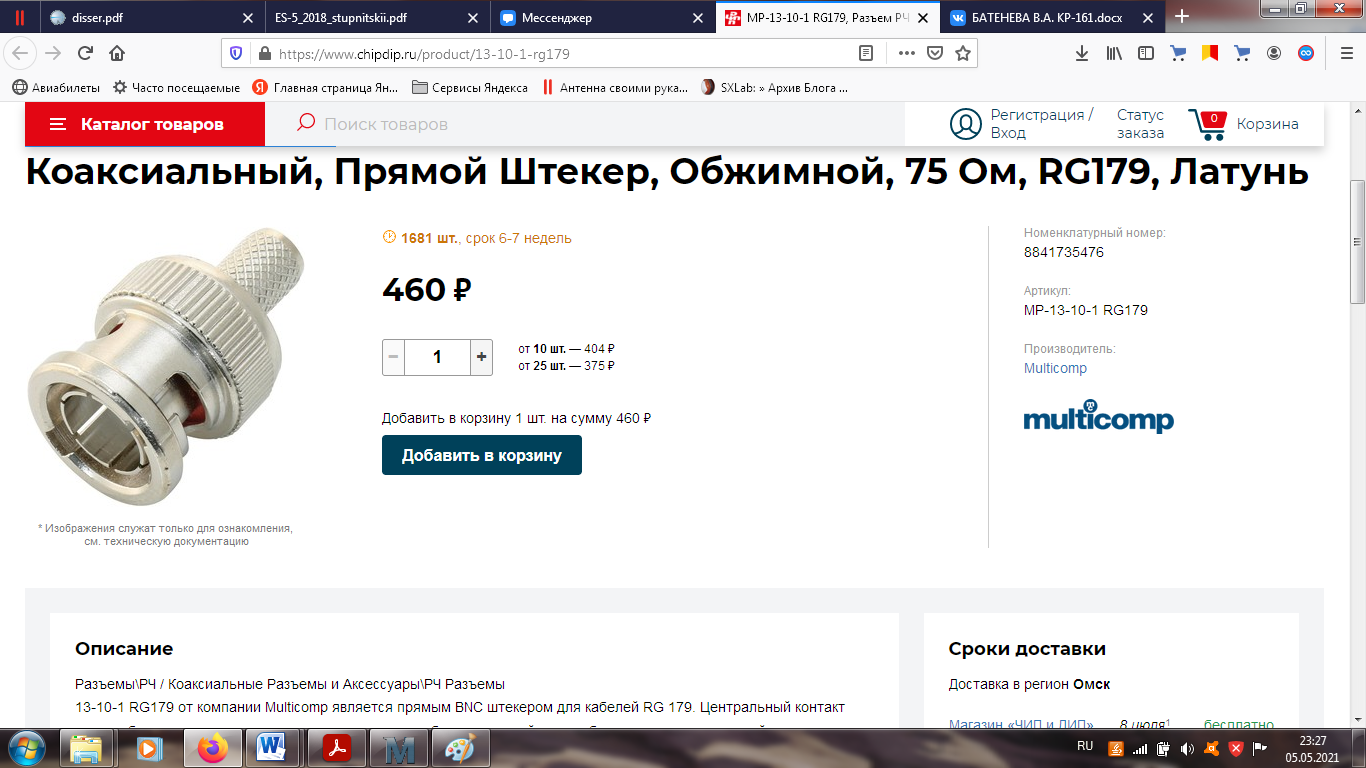

В качестве коаксиального кабеля был выбран разъем MP-13-10-1 RG179.
