Вакуумный триод.
Схема подключения и семейство сеточных характеристик триода.
Если в двухэлектродной лампе между катодом и анодом разместить третий электрод, то получится лампа, которая называется триодом. Чаще всего третий электрод, называемый управляющей сеткой (или просто сеткой), размещается ближе к катоду. Его конструкция позволяет электронам беспрепятственно пролетать от катода к аноду. Схема подключения лампы в сеть представлена на рисунке.
В отсутствии разности потенциалов между сеткой и катодом лампа работает, как обыкновенный диод. Если разность потенциалов между сеткой и катодом положительная, то электроны ускоряются сеткой и анодный ток возрастает. Если разность потенциалов между сеткой и катодом отрицательная, то анодный ток уменьшается и при определенном значении Uc прекращается. В таком случае говорят, что лампа запирается. В общем случае анодный ток является функцией, как анодного напряжения, так и сеточного.
Зависимость анодного тока от напряжения на управляющей сетке при определенном заданном напряжении на аноде называется сеточной характеристикой триода.
Система нескольких сеточных характеристик, соответствующих разным анодным напряжениям, называется семейством сеточных характеристик триода.
При повышении сеточного напряжения анодный ток возрастает. Чем больше анодное напряжение, тем больше анодный ток при одном и том же напряжении на сетке. На кривой имеется достаточно большой участок, на котором сила анодного тока прямо пропорциональна напряжению на сетке.
Это означает, что если на сетку лампы подавать напряжение, которое изменяется по произвольному закону и при этом его величина не выходит за пределы прямолинейного участка кривой, то и анодной ток изменяется по тому же закону.
Ламповый триод можно использовать в качестве усилителя напряжения. В свое время разного рода электронные лампы очень широко использовались для усиления и генерирования сигналов в радиотехнике.
16. Ламповый генератор с независимым возбуждением.
Ламповые генераторы, автогенераторы (генераторы с самовозбуждением) применяются в качестве источников питания электротермических установок, предназначенных для плавки, нагрева и закалки различных металлических материалов и деталей. Они выпускаются промышленностью на стандартные частоты 66, 440, 880 кГц, 1,76; 5,28; 13,26; 27,12 МГц и стандартные мощности 4, 10, 25, 40, 60, 100, 160, 250, 400, 600, 1000 кВт и т.д.
Основным конструктивным элементом данных генераторов является электронная генераторная лампа, относящаяся к классу триодов. Обычно такие лампы представляют собой конструкцию, напоминающую систему из трех коаксиальных цилиндров. Центральным элементом конструкции является нить накала.
Основным конструктивным элементом ламповых генераторов является электронная генераторная лампа, относящаяся к классу триодов. Обычно такие лампы представляют собой конструкцию, напоминающую систему из трех коаксиальных цилиндров. Центральным элементом конструкции является нить накала (это либо вольфрамовый стержень, либо сильно вытянутая петля из вольфрамовой проволоки), через которую пропускается значительный ток (десятки и сотни ампер) для разогрева ее до 2400…2500 К.
При этих температурах благодаря термоэлектронной эмиссии электроны покидают металл и образуют вокруг нити накала своего рода оболочку, которая и является источником тока при воздействии положительных относительно потенциала катода потенциалов сетки и анода. Сетка представляет собой ажурный цилиндр, окружающий катод. Коаксиально с сеткой располагается анод (в мощных лампах он делается из меди).
Принцип работы лампового генератора.

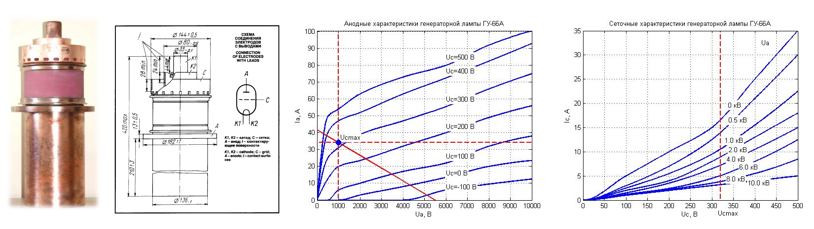

Характеристики генераторной лампы обычно приводятся для анодного и сеточных токов как функции анодного и сеточного напряжений (см. на рисунке).
