Многоэтажные здания из монолитного железобетона (стеновая конструктивная
система).
Преимущества монолитного ж/б:
•гибкие планировочные решения
•уникальные конфигурации зданий
•отсутствие стыков (нет герметизации стыков)
•Уменьшение толщины несущих конструкций
•Высокая несущая способность консрукций
•Нет необходимости в заводскиз базах стройиндустрии
Недостатки монолитного ж/б:
•Трудность технологического процесса
•Необходимость дорогостоящей опалубки
•Повышенные требования к квалификации персонала

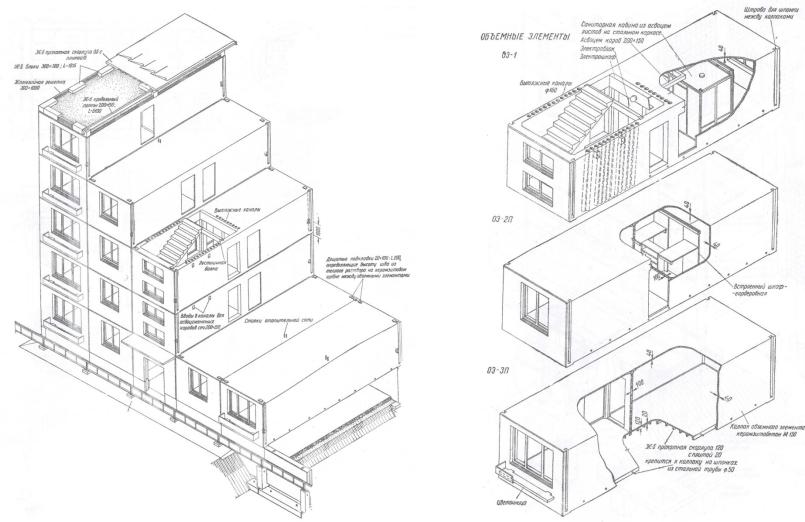

Объемный блок – объемная законченная структурная единица здания, прочная, жесткая и устойчивая, сделанная как тонкостенная пространственная конструкция
Объемный блок
Классификация
По размерам:
•На комнату
•На группу помещений
По замкнутости объема:
•Замкнутые
•Незамкнутые
По форме плана:
•Прямоугольные
•Косоугольные
•Криволинейные
По конструктиву:
•Каркасные
•Бескаркасные
По материалу:
•Бетон
•Металл
•Другие материалы
По способу изготовления:
•Монолитные
•Сборные
Объемный блок
Классификация
По конструктивно- технологическому типу:
•Колпак
•Стакан
•Лежащий стакан
ЭЛЕМЕНТЫ
КАРКАСОВ
Здание из сборных железобетонных колонн и ригелей
панели покрытия балки покрытия подкрановые балки
оконные блоки
стеновые панели
плиты перекрытия
связи ригель колонна
фундаментная балка фундамент стаканного типа
ЭЛЕМЕНТЫ
КАРКАСОВ
Здания из сборных железобетонных колонн и ригелей
панели покрытия ригель диафрагмы жесткости
оконные блоки стеновые панели плиты перекрытия 2-х этажная колонна ригель 1 этажная колонна
цокольная панель фундамент стаканного типа
ЭЛЕМЕНТЫ
КАРКАСОВ
Здания с каркасом из поперечных ж/б рам
Плиты покрытия Рама Стеновые панели
Плиты перекрытия
Стеновые панели Стойка рамы Рама
Цокольная панель Фундамент ленточный
РАМА
ЭЛЕМЕНТЫ
КАРКАСОВ
Здания с металлическим каркасом
Покрытие Фермы покрытия
Подкрановая балка
Покрытие из профилированного настила
Колонна металлическая Фахверковая колонна Стеновая панель
Фундаментная балка Фундамент стаканного типа
