ассистент

Н.В. Апанасенко

должность, уч. степень, звание

подпись, дата

инициалы, фамилия

ОТЧЕТ О ЛАБОРАТОРНОЙ РАБОТЕ №1

МЕХАНИЗМЫ РАСПРЕДЕЛЕНИЯ РЕСУРСОВ НИСХОДЯЩЕГО КАДРА В ТЕЛЕКОММУНИКАЦИОННЫХ СЕТЯХ

по курсу: МОДЕЛИРОВАНИЕ СИСТЕМЫ РАСПРЕДЕЛНИЯ РЕСУРСОВ

СТУДЕНТКА ГР. №

4716

С.А. Янышева

подпись, дата

инициалы, фамилия

№

Модель распространения

R, м

P_TX, Вт

f₀, МГц

, МГц

k_n

18

ITU,

office area

20

0.05

2400

20

4

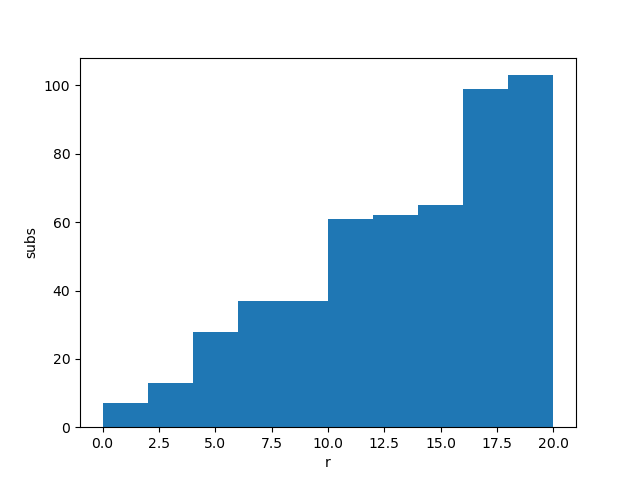

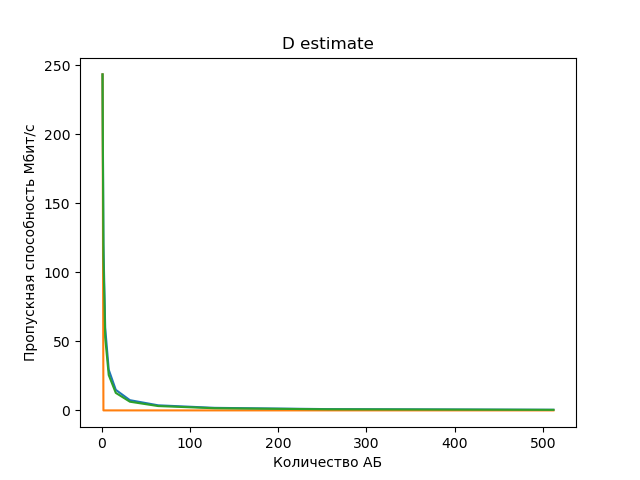

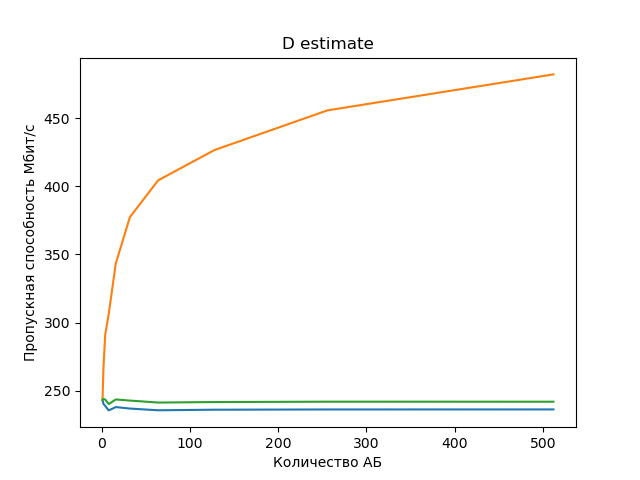

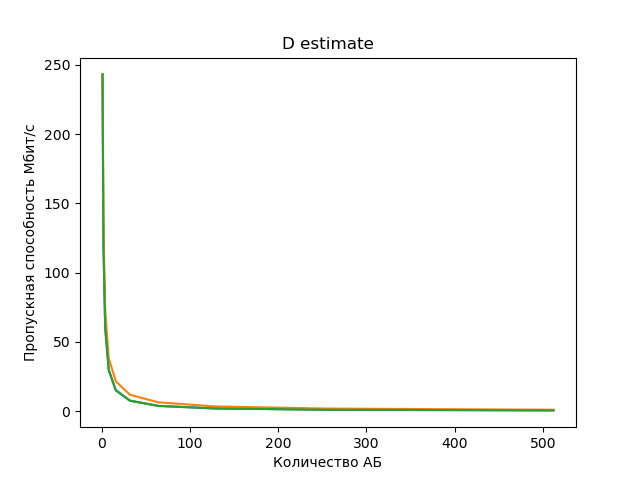

Синий – Blind_eq

Зеленый – Proportion_fair

Оранжевый – Max_throughput

import numpy as np import pandas as pd from matplotlib import pyplot as plt def subs_generator(r, n, Ptx, Pn, f, f0, K): subs = pd.DataFrame(columns=['range', 'angle', 'x', 'y', 'CC']) for i in range(n):
