Оборудование резервуаров. Системы пожаротушения резервуаров
Для РВС без понтона:
•подача пены в нижнюю часть резервуара
•подача пены сверху
•подача пены на поверхность продукта.
Для РВСП:
•подача пены в слой продукта и сверху
•выброс пены в зазор и на поверхность понтона
•выброс пены только сверху
Для РВСПК:
•выброс пены в круговой зазор
•одновременный выброс пены и в зазор и в толщу продукта
•подача специального газа в зазор и выброс пены в толщу продукта
Для защиты резервуаров совместно со с противопожарными установками используют системы охлаждения резервуаров. Данная установка охлаждает как горящий резервуар, так и остальные резервуары группы. Состоит система из кольца орошения , размещенного в верхнем поясе резервуара, стояков и сети горизонтальных трубопроводов для подачи воды.
21
Защита от утечек

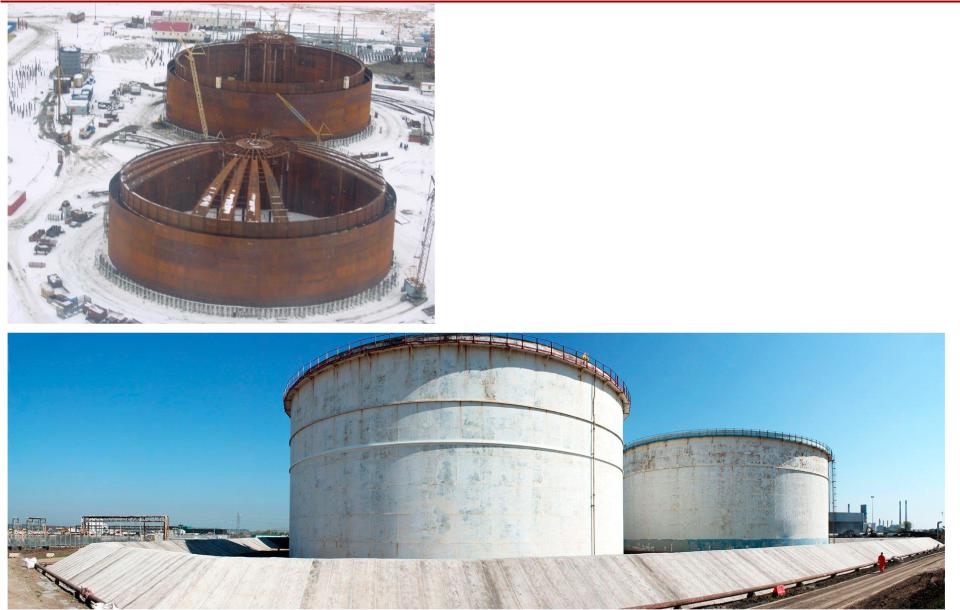

Использование резервуаров с защитной стенкой рекомендуется при повышенных требованиях к безопасности, например при расположении резервуаров вблизи жилых зон или по берегам водоемов, а также на производственных площадках, при недостаточности места для устройства обвалования вокруг резервуаров.
Диаметр и высота стенки защитного резервуара рассчитываются так, чтобы в случае повреждения внутреннего резервуара и перетекания части продукта в защитный резервуар уровень продукта был на 1 м ниже верха стенки защитного резервуара, при этом ширина межстенного пространства должна быть не менее 1,8 м.
Обвалование резервуаров |
