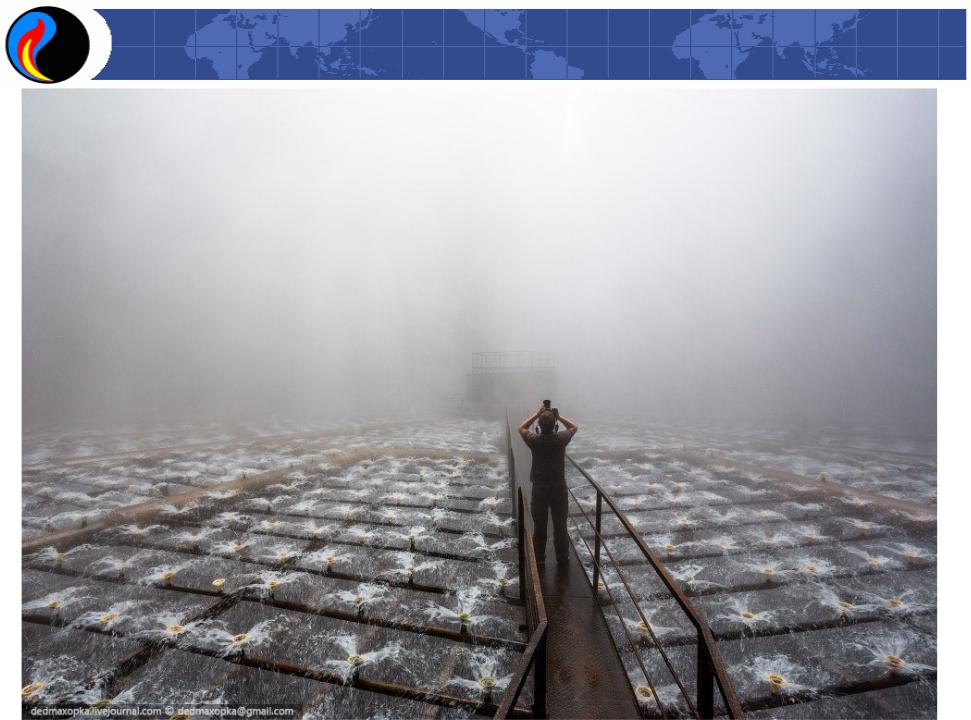

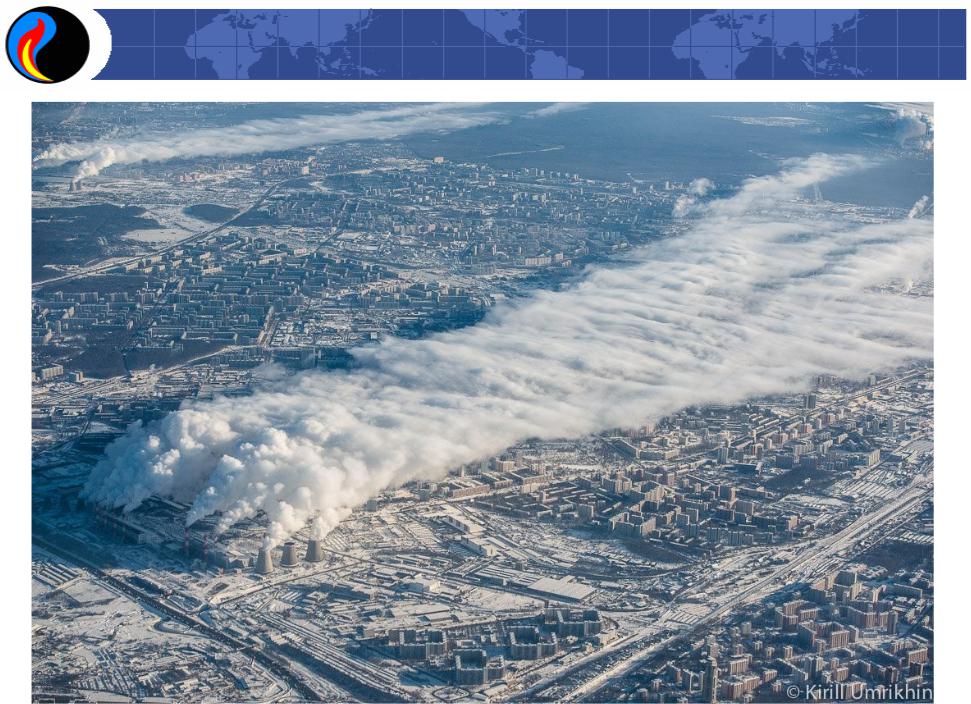

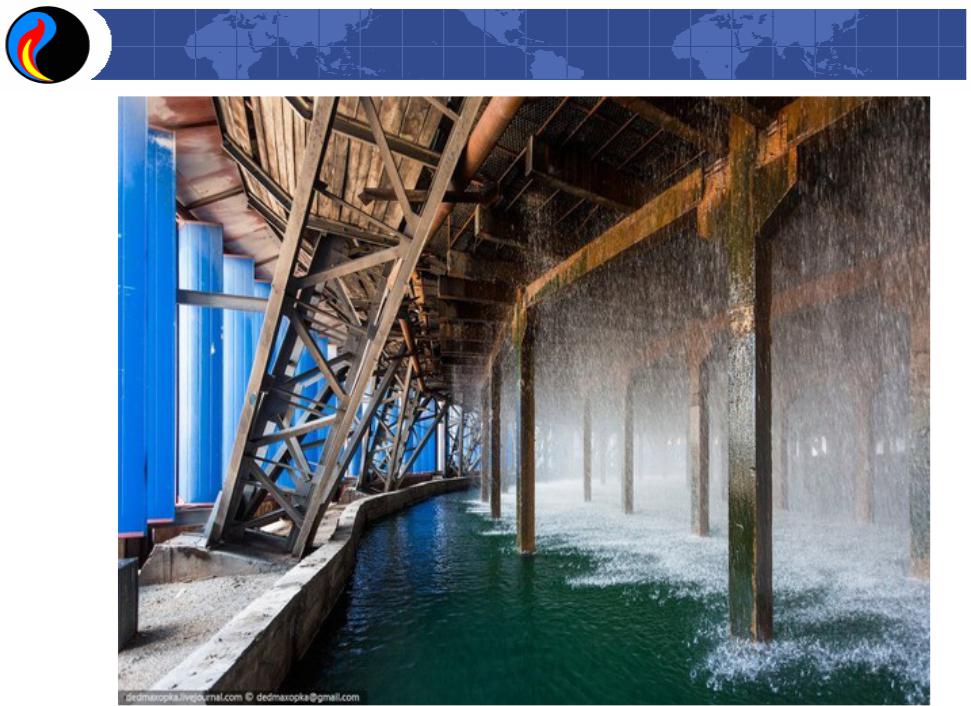

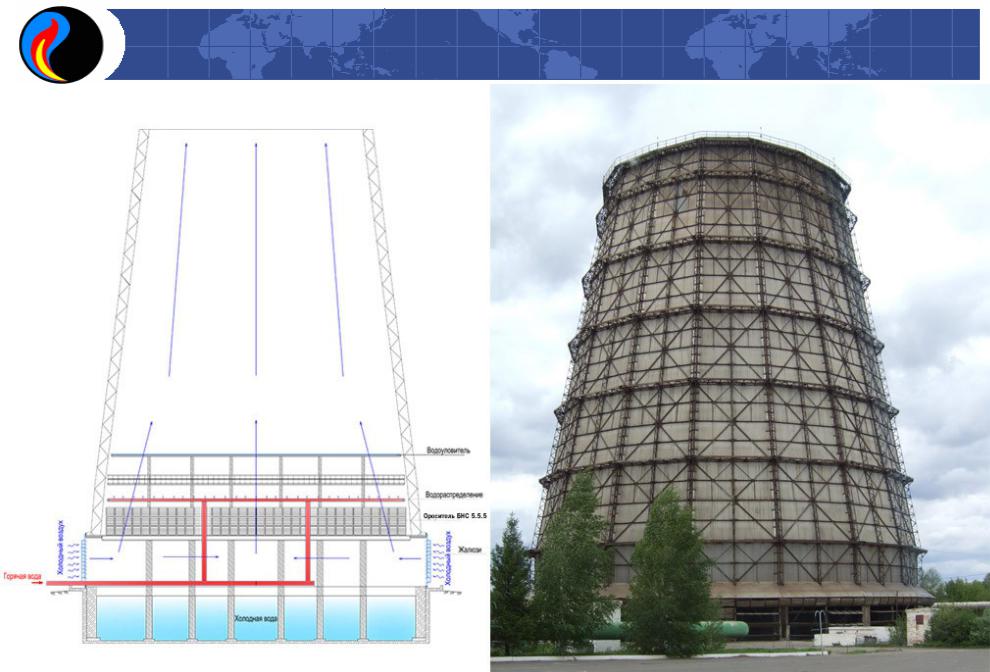

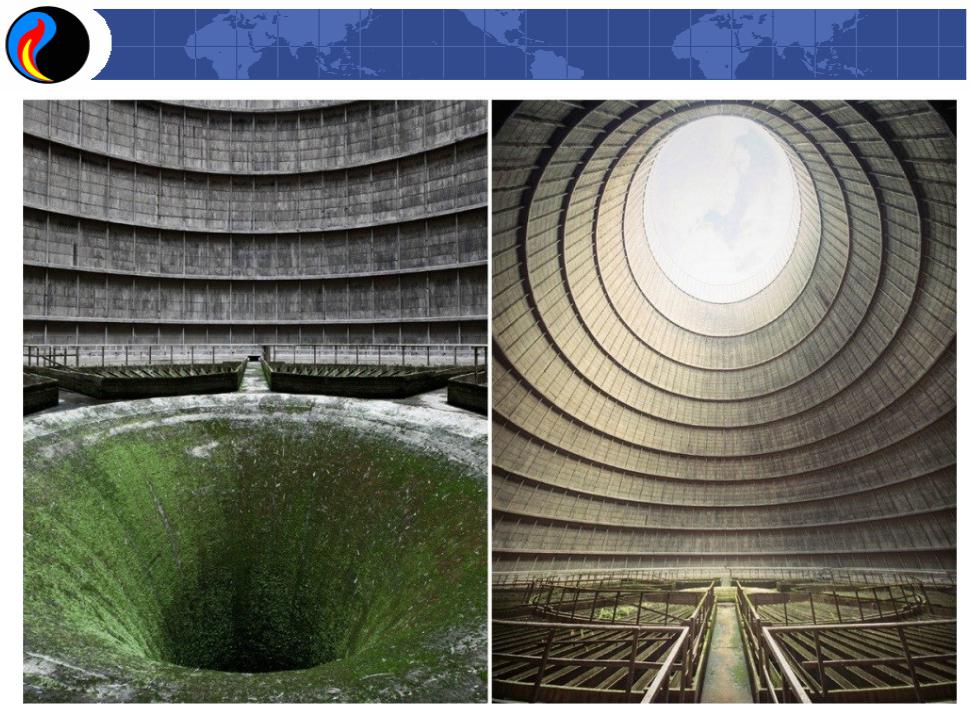

Смесительный ТА - ГРАДИРНЯ

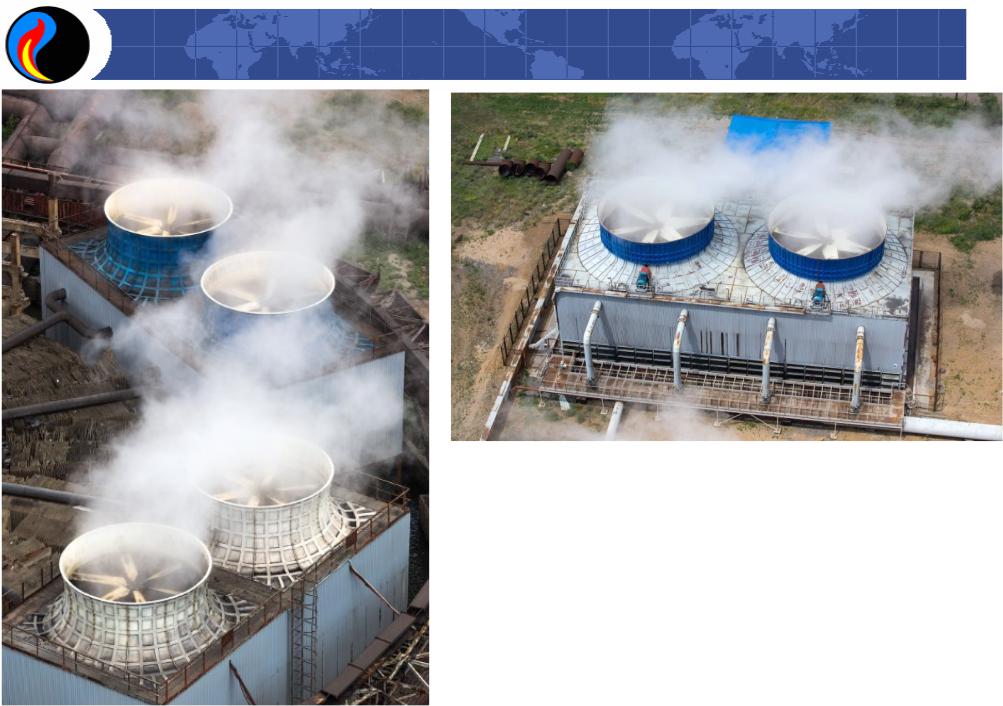

Вентиляторная градирня

11

Смесительный ТА - ГРАДИРНЯ

Классификация теплообменных аппаратов

Классификация ТА по функциональному назначению

подогреватели;

холодильники;

испарители;

конденсаторы;

дистилляторы;

сублиматоры;

плавители и т.п.

17

Классификация теплообменных аппаратов

Испарит

ели

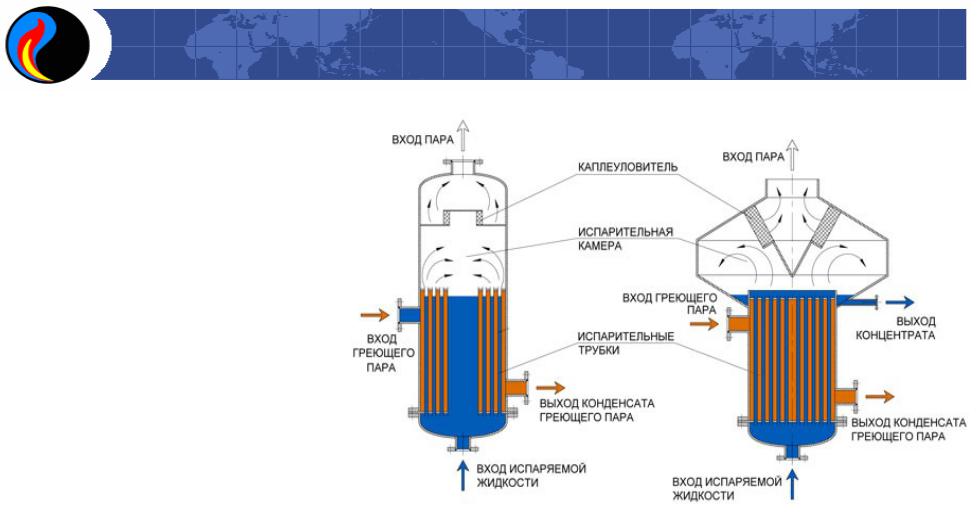

Трубчатые теплообменные аппараты часто используются в испарителях, где устанавливаются в вертикальном или наклонном положении. Испаряющаяся среда течет вниз по открытым трубкам. Она закипает и в виде пузырьков пара разбрызгивается в камере испарителя. Греющий пар находится внутри полости корпуса.

18

Классификация теплообменных аппаратов

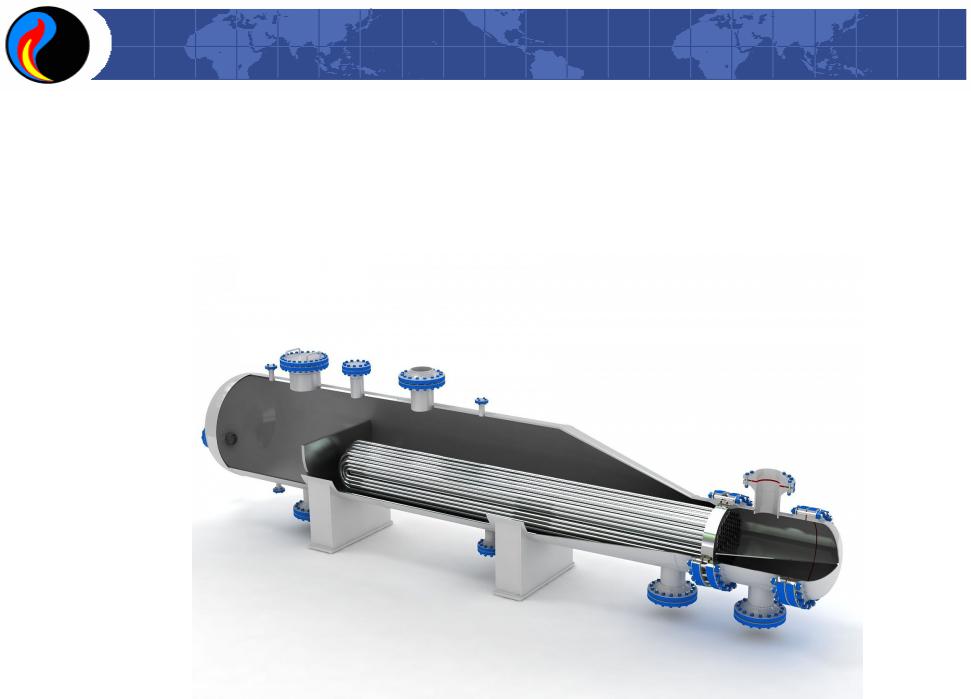

Испаритель с паровым пространством (рибойлер)

Различают подогреватели с пучком, имеющим плавающую головку (ПП), и с пучком из U-образных труб (ПУ) Для увеличения зеркала испарения корпуса подогревателей изготавливают с эксцентрическим коническим

днищем. Это позволяет опустить трубный пучок предельно низко.

В качестве теплоносителя в подогревателях используют главным образом насыщенный или отработанный пар

19

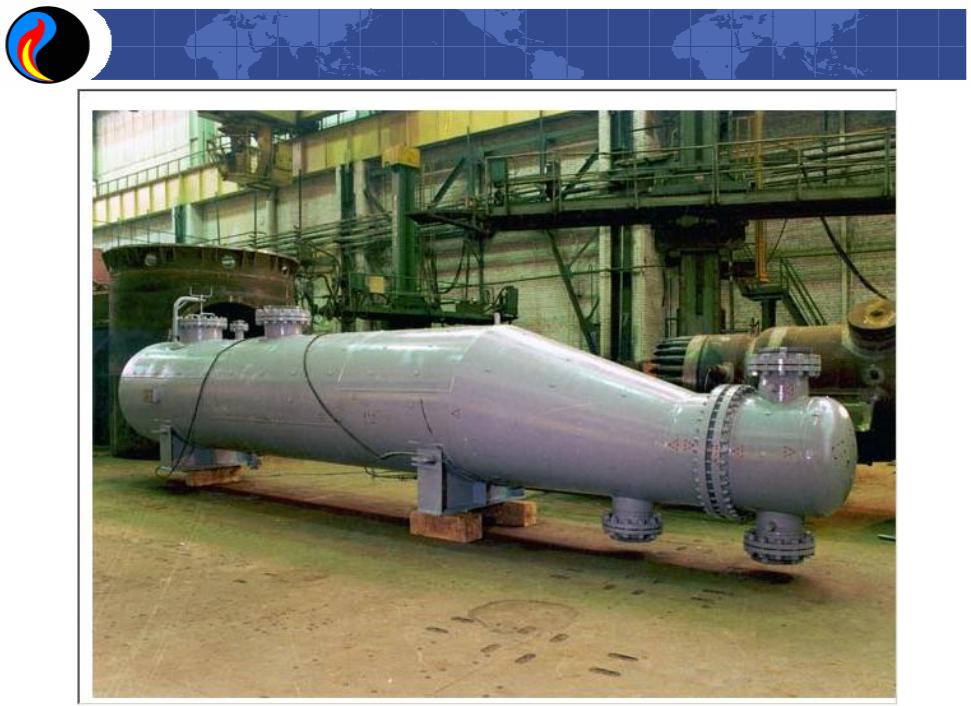

Внешний вид рибойлера

20
