1.3.2. Термодинамический цикл с подводом теплоты
при p = idem (цикл Дизеля)

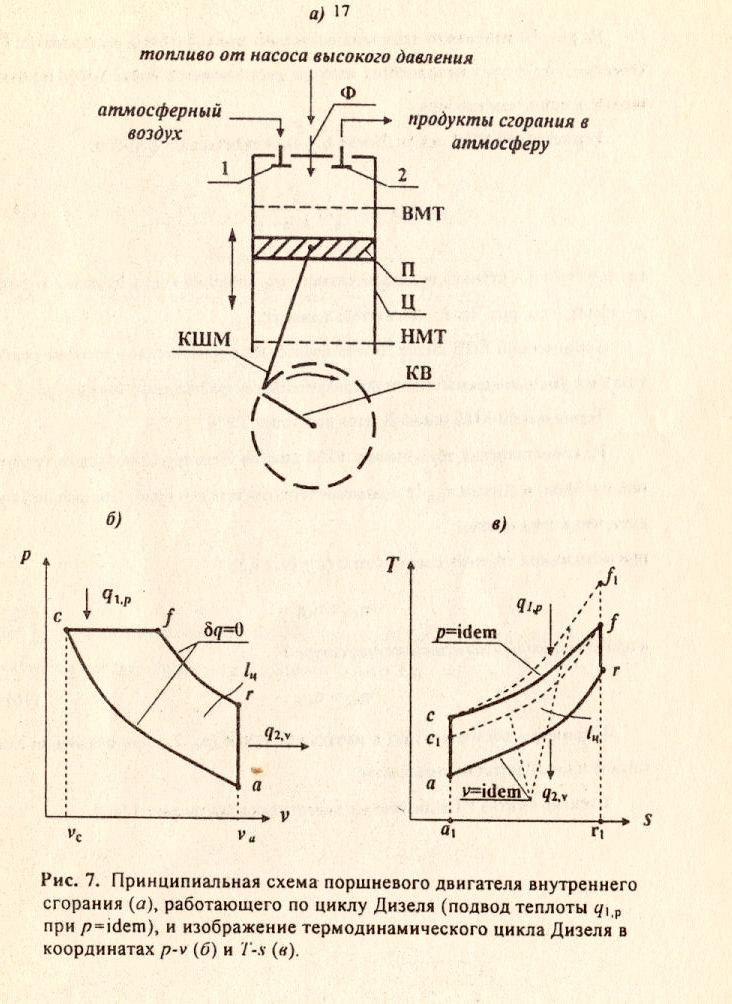

На рис. 7а изображена принципиальная схема ПДВС, работающего по цик-лу Дизеля. При движении поршня П от ВМТ к НМТ (такт всасывания) атмосферный воздух через открытый впускной клапан 1 при закрытом клапане 2 заполняет цилиндр двигателя Ц. Затем клапан 1 закрывается и поршень П, двигающийся от НМТ к ВМТ, сжимает (такт сжатия) воздух настолько, что в конце сжатия температура воздуха превышает температуру самовоспламенения дизельного топлива. Поэтому после впрыскивания дизельного топлива через форсунку Ф в цилиндр Ц оно самовоспламеняется. Образовавшиеся продукты сгорания, расширяясь, перемещают поршень П от ВМТ к НМТ такт рабочего хода поршня. И наконец, открывается выпускной клапан 2 (при закрытом клапане 1) и поршень П, двигающийся от НМТ к ВМТ, выталкивает продукты сгорания из цилиндра Ц в атмосферу такт выхлопа. Затем все процессы повторяются в описанной последовательности.
На рис 7б изображен термодинамический цикл Дизеля в координатах p-v. Этот цикл состоит из двух адиабат (q = 0), изобары (p = idem) и изохоры (v = idem). Изображение термодинамического цикла Дизеля в координатах p-v аналогично изображению термодинамического цикла Отто, за исключением процесса c-f, в котором к газу подводится теплота q1,p при p = idem.
На рис. 7в изображен термодинамический цикл Дизеля в координатах T-s. Отметим, что в этих координатах изохора располагается более круто по отношению к оси s, чем изобара.
Термический КПД цикла Дизеля t,Д определяется по формуле
t,Д
=
, (14)
где = (vf / vc) степень предварительного расширения газа в процессе c-z (при p = idem) . см. рис. 7б; k показатель адиабаты.
Термический КПД цикла Дизеля возрастает с увеличением степени сжатия газа и с уменьшением степени предварительного расширения газа рис.8.
Термический КПД цикла Дизеля достигает 55 %.
Из сопоставления термических КПД циклов Отто t,О (с подводом теплоты при v = idem) и Дизеля t,Д (с подводом теплоты при p = idem) (см. рис. 6в) следует, что в этих циклах:
при одинаковой степени сжатия газа ( = (va / vc))
t,О t,Д , (15)
а при одинаковой наивысшей температуре Tf
t,Д t,О . (16)
Параметры состояния газа в начальной точке (pа, Та) при сравнении этих циклов принимаются одинаковыми.
Степень сжатия РТ в дизельных двигателях составляет 1222.
Рис.8. Зависимость термического КПД цикла Дизеля ηt,Д от степени сжатия ε и степени предварительного расширения рабочего тела ρ
1.3.3. Термодинамический цикл со смешанным подводом теплоты
при v = idem и p = idem (цикл Тринклера)
На рис. 9а изображена принципиальная схема ПДВС, работающего по цик-лу Тринклера. В отличие от дизельного в двигателе со смешанным подводом теплоты топливо подается через форсунку Ф в форкамеру ФК, расположенную в цилиндре Ц. Топливо в форкамере ФК самовоспламеняется.
Горение топливно-воздушной смеси начинается в форкамере ФК и заканчивается в цилиндре Ц.
На рис 9б изображен термодинамический цикл Тринклера в координатах p-v. Цикл Тринклера состоит из двух адиабат (q = 0), двух изохор (v = idem) и изобары (p = idem). Он отличается от цикла Дизеля только процессом подвода к газу теплоты q1: сначала теплота q1,v подводится при v = idem (линия c-f), а затем теплота q1,p подводится при p = idem (линия f-z), причем q1 = q1,v + q1,p.
На рис. 9в изображен термодинамический цикл Тринклера в координа-тах T-s . Площадь фигуры а1-c-f-f1-a1 представляет собой теплоту q1,v, подведенную к газу при v = idem. Площадь фигуры f1-f-z-r1-f1 представляет собой теплоту q1,p, подведенную к газу при p = idem. Площадь фигуры а1-c-f-z-r1-а1 представляет собой теплоту q1, подведенную к газу в цикле, т.е. q1 = q1,v + q1,p. Напомним, что в координатах T-s изохора располагается более круто по отношению к оси s, чем изобара.
Термический КПД цикла Тринклера t,Т определяется по формуле
t,Т
=
, (17)
где = (pz / pc) степень повышения давления газа см. рис. 9б; k показатель адиабаты.
Из сопоставления термических КПД циклов Тринклера t,Т (с подводом теплоты при v = idem и p = idem), Отто t,О (с подводом теплоты при v = idem) и Дизеля t,Д (с подводом теплоты при p = idem) (см. рис. 9в) следует, что в этих циклах:
при одинаковой степени сжатия газа ( = (va / vc))
t,Д t,Т t,О , (18)
а при одинаковой наивысшей температуре Tz
t,Д t,Т t,О . (19)
Степень сжатия воздуха в двигателях, работающих по циклу Тринклера, составляет 1222.
