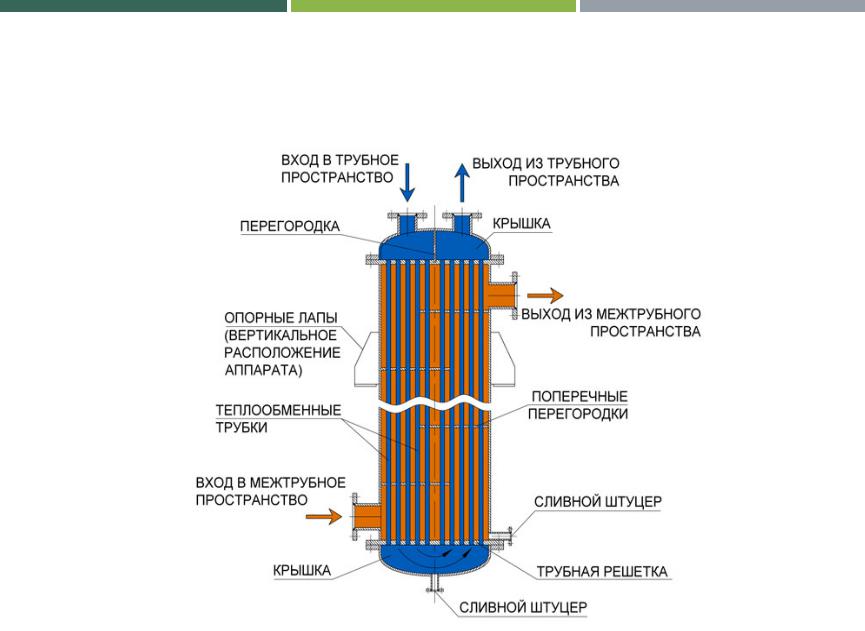

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ КОЖУТРУБЧАТЫХ ТА

ОДНОХОДОВОЙ КОЖУХОТРУБЧАТЫЙ ТА

Установлено, что продольное обмывание труб, показанное на рисунке, неэффективно. Лучше, если поток будет омывать трубы под углом, близким к прямому, т.е. перпендикулярно или почти перпендикулярно.

Поэтому для интенсификации передачи теплоты в межтрубном пространстве устанавливают перегородки.

Эти перегородки резко меняют траекторию движения потока, способствуя образованию вихрей. А это повышает эффективность теплоотдачи.

ДВУХХОДОВОЙ КОЖУХОТРУБЧАТЫЙ ТА

НАЗНАЧЕНИЕ ПРОДОЛЬНЫХПЕРЕГОРОДОК

Многоходовые теплообменники не применяют в том случае, если в трубном пространстве происходит изменение фазового состояния теплоносителя (кипение или конденсация), поскольку образующийся при кипении пар движется строго вверх, а образующаяся при конденсации жидкость – строго вниз, и они не могут преодолеть все изменения направления движения, которые претерпевает теплоноситель в многоходовом теплообменнике.

ДЛЯИНТЕНСИФИКАЦИИПРОЦЕССА ТЕПЛОПЕРЕДАЧИИСПОЛЬЗУЮТ

МНОГОПОТОЧНЫЕИЛИМНОГОХОДОВЫЕТА

ИСПАРИТЕЛЬСПАРОВЫМПРОСТРАНСТВОМ (РИБОЙЛЕР)

Согласно рекомендациям корпуса подогревателей рассчитаны на давление 0,8; 1,6 и 2,5 МПа, а трубные пучки - на давление 1,6; 2,5 и 4,0 МПа. Различают подогреватели с пучком, имеющим плавающую головку (ПП), и с пучком из u-образных труб (ПУ).

Для увеличения зеркала испарения корпуса подогревателей изготавливают с эксцентрическим коническим днищем. Это позволяет опустить трубный пучек предельно низко. В качестве теплоносителя в подогревателях используют главным образом насыщенный или отработанный пар.

ТАТИПА«ТРУБАВТРУБЕ»

ТЕПЛООБМЕННИК «ТРУБАВТРУБЕ»

Поскольку сечения внутренней трубы и кольцевого зазора невелики, то в этих теплообменниках достигаются значительные скорости движения теплоносителей (до 3 м/с), что приводит к увеличению коэффициентов теплопередачи и тепловых нагрузок, замедлению отложения накипи и загрязнений на стенках труб. Однако двухтрубные теплообменники более громоздки, чем кожухотрубчатые, на их изготовление требуется больше металла на единицу поверхности теплообмена.

НАПРАВЛЕНИЕДВИЖЕНИЯ ТЕПЛОНОСИТЕЛЕЙ ВТА«ТРУБАВТРУБЕ»

ТЕПЛООБМЕННИК«ТРУБАВТРУБЕ»

ПЛАСТИНЧАТЫЕТА
