КЛАССИФИКАЦИЯ ТА |
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
Теплообменники |
|
|
|
|
|
|
|
Поверхностные(рекупер |
|
|
|
Смесительные |
|
|
|
Регенеративные |
|
|
|||
|
|
ативные) |
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Трубчатые |
|
|
|
Сплоской |
|
Блочные |
|
|
|
|
|
|
||
|
|
|
поверхностью |
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Кожухотрубчатые |
Элементные (секционные) |
«труба в трубе» |
Оросительные |
Оребренные |
Пластинчатые |
Спиральные |
С двойными стенками |
Графитовые |
Паровые барботеры |
Сопловые подогреватели |
Градирни |
Барометрические конденсаторы |
С неподвижной насадкой |
С подвижной насадкой |

КЛАССИФИКАЦИЯТА ПОСПОСОБУПЕРЕДАЧИТЕПЛОТЫ
Поверхностные
Теплотапередаетсячерезтвердуюповерхность, разделяющуютеплообменивающиесясреды
Смешения
Передачатеплотыотодногопотокакдругому происходитприихконтактировании

ВИДЫТА ПОСПОСОБУПЕРЕДАЧИ ТЕПЛОТЫ
Поверхностные; Поверхностныеаппаратыподразделяютсянаследующиевиды:
рекуперативные;
регенеративные.
Поверхностныетеплообменникипередаюттеплотупосредством разделительныхтвердыхстенок.
Смесительные.
Смесильные теплообменникипередаюттеплотупосредством непосредственногоконтактахолодныхигорячихсред(т.е.смешения).

РЕКУПЕРАТИВНЫЕТЕПЛООБМЕННИКИ
Породутеплоносителейвзависимостиотихагрегатногосостояния:
парожидкостные;
жидкостно-жидкостные;газо-жидкостные;
парогазовые.
Поконфигурацииповерхноститеплообмена:
трубчатыеаппаратыспрямымитрубками;
спиральные;
пластинчатые;
змеевиковые;
ребристые;
сетчатые.
Покомпоновкеповерхностейтеплообмена:
типа«трубавтрубе»;
кожухотрубныеаппараты.
Поназначению(подогреватели,холодильникиит.д.);
Повзаимномунаправлениюпотоковрабочихсред (прямоток,противоток,смешанныйток); Поматериалуповерхноститеплообмена; Почислуходовтеплоносителейит.д.

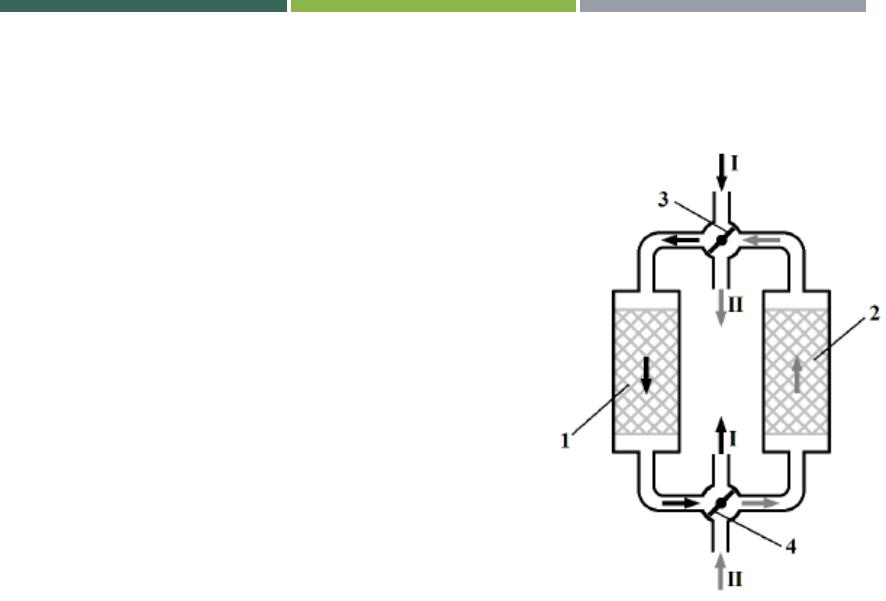

РЕГЕНЕРАТИВНЫЕТЕПЛООБМЕННИКИ
Регенеративныетеплообменники периодического действияобычносостоятиз двухаппаратовцилиндрическойили прямоугольнойформы,корпусакоторых заполненынасадкойввиде свёрнутойв спиральгофрированнойметаллическойленты, кирпича,кусковшамота,листовогометаллаи другихматериалов.
Этанасадканагревается,аккумулируятепло, присоприкосновениисгорячим теплоносителем,иотдаётнакопленноетепло, соприкасаясьсхолоднымтеплоносителем.
Используютсядляутилизации теплаодного потока,подлежащегоохлаждению,для нагревадругогопотока.

ПОВЕРХНОСТНЫЕ (ПОКОНСТРУКТИВНЫМПРИЗНАКАМ)
Кожухотрубчатые(жесткоготипа,слинзовым компенсаторамнакорпусе,сплавающейголовкой, сU-образнымитрубками)
«Трубавтрубе»
Подогревателиспаровымпространством(рибойлеры)
Погружныеконденсаторы-холодильники
Конденсаторывоздушногоохлаждения

КОЖУХОТРУБЧАТЫЕТА

КОЖУХОТРУБЧАТЫЕТЕПЛООБМЕННИКИ
Данныеаппаратыприменяютсядляосуществления теплообменамеждупотокамивеществ,находящихсяв различныхагрегатныхсостояниях:
пар-жидкость;
жидкость-жидкость;
газ-газ;
газ-жидкость.

КЛАССИФИКАЦИЯКОЖУХОТРУБЧАТЫХ ТЕПЛООБМЕННИКОВ
КожухотрубчатыеТАобозначаютсяиндексамии классифицируются:
поназначению(перваябукваиндекса):Т– теплообменники; Х– холодильники;К– конденсаторы;И– испарители;
поконструкции(втораябукваиндекса)– Н— снеподвижными трубнымирешетками;К— стемпературнымкомпенсаторомна кожухе;П— сплавающейголовкой;У— сU-образнымитрубами; ПК— сплавающейголовкойикомпенсаторомнаней;
порасположению(третьябукваиндекса):Г– горизонтальные;В
– вертикальные.
Кожухотрубчатыетеплообменникипредставляютсобой аппараты,выполненныеизпучковтруб,собранныхприпомощи трубныхрешеток,иограниченныекожухамиикрышкамисо штуцерами.

СНЕПОДВИЖНЫМИТРУБНЫМИ РЕШЕТКАМИ


СХЕМАРАЗМЕЩЕНИЯТРУБВТРУБНОЙ РЕШЕТКЕ
Размещение труб в трубных решетках производится по вершинам равносторонних треугольников, вершинам квадратов и концентрическим окружностям.
В ряде случаев встречается необходимость комбинированного размещения. Наиболее рациональным является размещение по вершинам равносторонних треугольников,
при котором при одном и том же шаге между трубами на решетке помещается максимальное количество труб. Размещение по вершинам квадратов целесообразно производить при необходимости чистки межтрубного пространства.

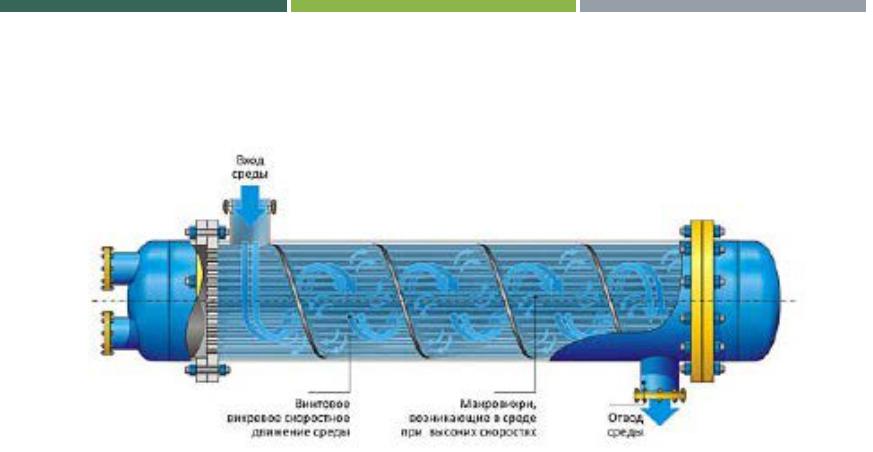

НАЗНАЧЕНИЕПОПЕРЕЧНЫХПЕРЕГОРОДОК
резкоменяюттраекториюдвижения потока, способствуяобразованию вихрей,чтоповышает эффективность теплопередачи..
Для удлинения пути жидкости в корпусе пучки труб снабжают поперечными перегородками из листовой стали толщиной 5 мм и более.
Геометрическая форма перегородок и их взаимное расположение определяют характер движения потока по корпусу теплообменника.
Поперечные перегородки фиксируются одна по отношению к другой посредством распорных труб, прижимаемых к ним общими тягами.
Кроме технологического назначения поперечные перегородки служат также промежуточными опорами для трубного пучка, препятствуя его прогибанию при горизонтальном расположении аппарата.

ВАРИАНТЫПОПЕРЕЧНЫХПЕРЕГОРОДОК
а) сплошные; б) с секторным вырезом;
в) с щелевым вырезом; г) с сегментным вырезом; д) кольцевые.

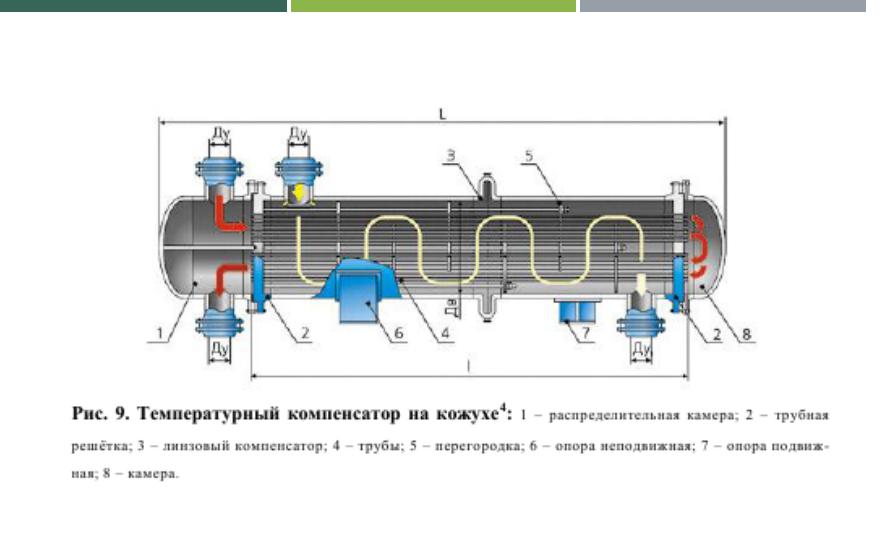

КОЖУХОТРУБЧАТЫЙТАСЛИНЗОВЫМ КОМПЕНСАТОРОМ НАКОЖУХЕ
При небольших температурных деформациях (не более 10–15 мм) и невысоких давлениях в межтрубном пространстве (не более 0,5 МПа) в качестве устройства для компенсации температурных деформаций может быть использован линзовый компенсатор. Линзовый компенсатор представляет собой гибкую складку на кожухе теплообменника и компенсирует температурные деформации своим осевым сжатием или расширением. Линзовый компенсатор прост, его установка не влияет существенно на стоимость теплообменника, однако он значительно снижает прочность кожуха, что ограничивает его применение.

КОЖУХОТРУБЧАТЫЙТАСЛИНЗОВЫМ КОМПЕНСАТОРОМ НАКОЖУХЕ

КОЖУХОТРУБЧАТЫЙТАСЛИНЗОВЫМ КОМПЕНСАТОРОМ НАКОЖУХЕ

ТЕПЛООБМЕННИК U-ОБРАЗНЫМИТРУБКАМИ
Конструкция ТА с U-образными трубками представляет собой одну трубную решетку, в которую вварены U-образные трубки. Округленная часть трубки свободно опирается на поворотные щитки в полости корпуса. К плюсам такого типа конструкции можно отнести возможность линейно расширять трубки, что обеспечивает возможность работ при большем перепаде температур.
Для того, чтобы очистить трубки, необходимо вынуть из корпуса всю трубную секцию. Очищение возможно только путем химической очистки.

ТЕПЛООБМЕННИК U-ОБРАЗНЫМИТРУБКАМИ
Имеюттрубныйпучок,трубкикоторогоизогнутыввиделатинский буквыU иконцыихзакрепленывтрубнойрешетке.Этообеспечивает свободноеудлинениетрубокнезависимо откорпуса.

ТЕПЛООБМЕННИК U-ОБРАЗНЫМИТРУБКАМИ

ТРУБНЫЙПУЧОКТАU-ОБРАЗНЫМИТРУБКАМИ
Трубчаткатеплообменника сU-образными трубами




ТАСПЛАВАЮЩЕЙГОЛОВКОЙ
Вэтихаппаратаходинконецтрубногопучказакреплен втрубнойрешетке, связаннойскорпусом,авторойможетсвободно перемещатьсяотносительно корпусапритемпературныхизменениях длинытрубок.

ТАСПЛАВАЮЩЕЙГОЛОВКОЙ
