Задача №8 Балластировка подводных переходов
Если трубопровод имеет положительную плавучесть, то он должен быть закреплен против всплытия. Трубопроводы закрепляют утяжеляющими грузами (чугунными или железобетонными), сплошным обетонированием или анкерными устройствами.
Рассмотрим случай, когда трубопровод прямолинейный и течение воды отсутствует. Проверку такого трубопровода против всплытия следует производить из условия:
(8.1)
где - вес балласта под водой;

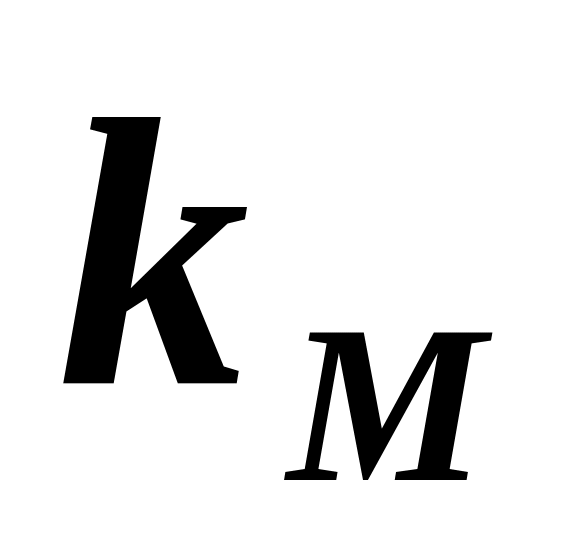

- коэффициент безопасности по материалу, зависящий от вида балластировки и определяемый по табл. 8.1;

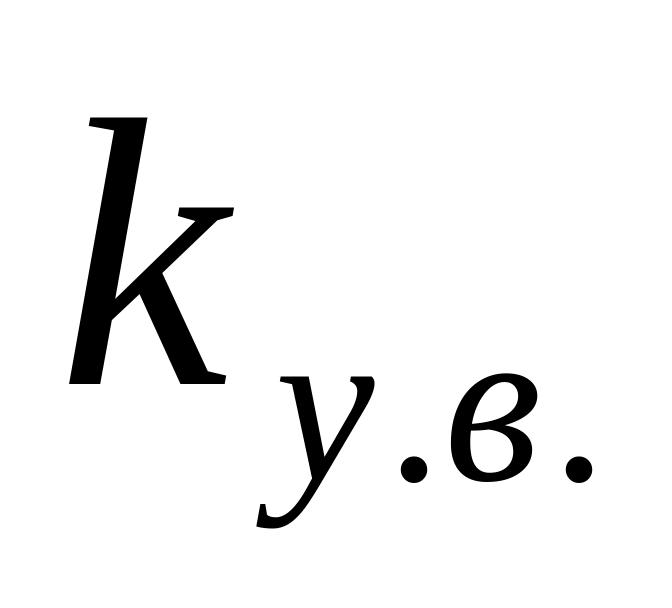

-коэффициент надежности при расчете устойчивости положения трубопровода против всплытия (коэффициент устойчивости на всплытие), который принимается по табл. 8.2.
Таблица 8.1
Вид балластировки |
Значение |
Анкерные устройства |
1,0 |
Железобетонные грузы |
1,05 |
Сплошное обетонирование |
1,1 |
Балластировка грунтом |
1,2 |
Таблица 8.2
Тип водоемов |
Значение |
Для болот, водоемов при отсутствии течения воды, пойм рек и периодически заливаемых участков 1%-ной обеспеченности |
1,05 |
Для водных преград с шириной зеркала воды до 200 м для трубопроводов диаметром 1000 мм |
1,1 |
Для всех подводных переходов диаметром 1000 мм. При диаметре менее 1000 мм, но ширине зеркала более 200 м и горных рек с неустойчивым руслом |
1,15 |
А – расчетная выталкивающая сила воды, действующая на трубопровод с учетом изоляции и футеровки (Архимедова сила), которая определяется по формуле:
, (8.2)
где - наружный диаметр трубы с учетом изоляции и футеровки;

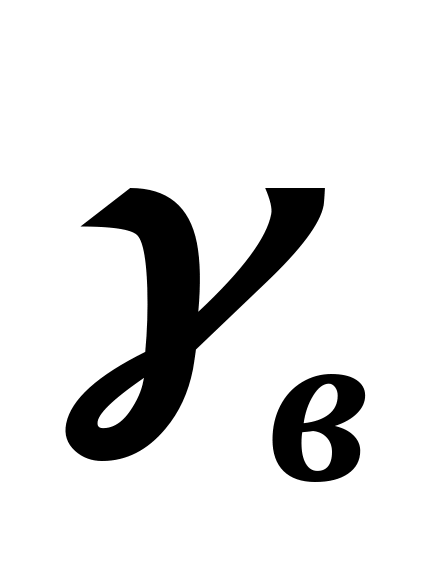

- объемный вес воды. Для болот объемный вес берется с учетом взвешенных в ней частиц грунта =1100-1150 кгс/м3;
Q – вес единицы длины трубы с учетом изоляции, футеровки и перекачиваемого продукта (на воздухе):
; (8.3)
Составляющие формулы (8.3) определяются по формулам:

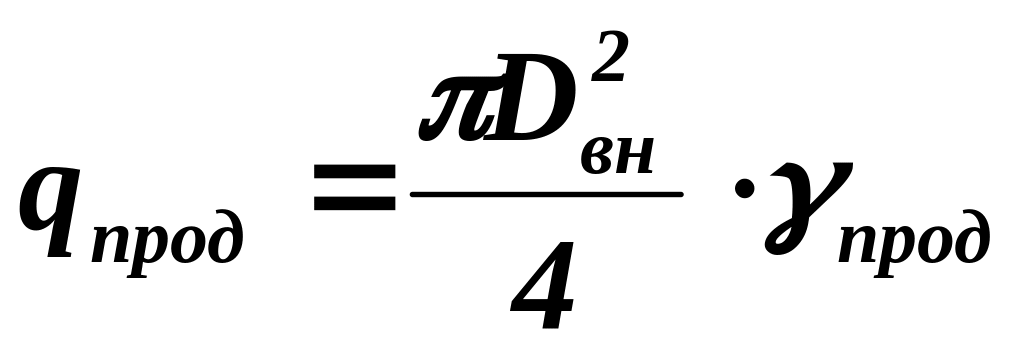

; (8.4)
; (8.5)
Здесь , толщина слоя футеровки 25 мм.
. (8.6)
Если значение Б окажется отрицательным, значит балластировка не нужна.
Вес балласта на воздухе, обеспечивающий необходимый вес балласта в воде, можно рассчитать по формуле:

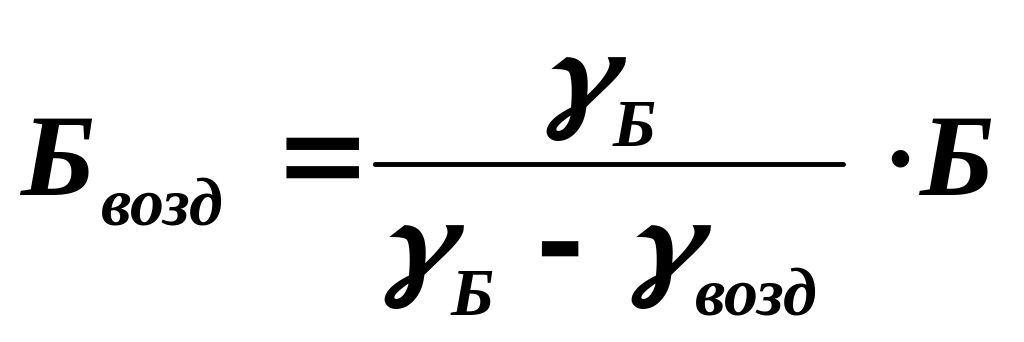

, (8.7)
где объемный вес балласта на воздухе.
При сплошном обетонировании необходимо определить толщину бетонного покрытия:

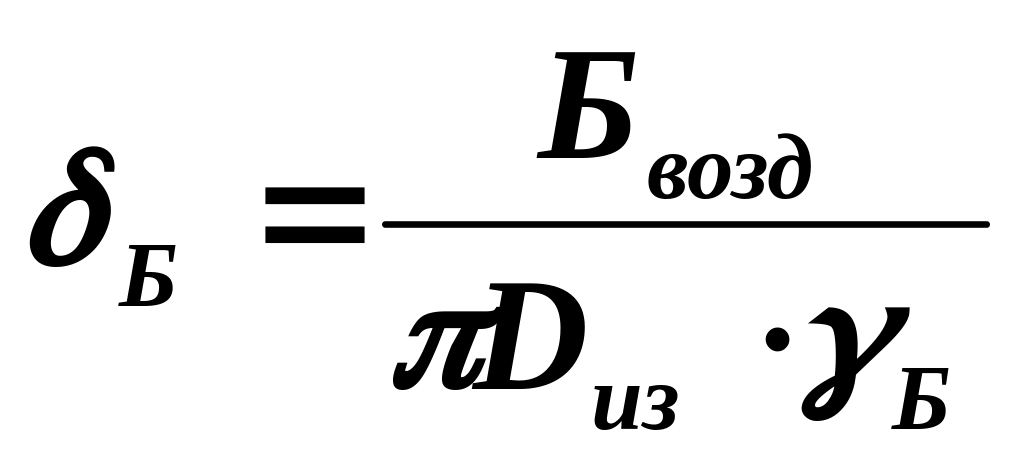

. (8.8)
где - диаметр заизолированного трубопровода;
- объемный вес бетона, .
При балластировке отдельными грузами определяют общее количество грузов (N) и расстояние между ними ( ): и , (8.9)
где Ргр – вес отдельного груза;
- длина балластируемого участка.
При балластировке металлическими винтовыми анкерными устройствами расчетное усилие (допускаемая нагрузка) Ба определяется по формуле:
, (8.10)
где Za – число анкеров в одном анкерном устройстве;
kгр – коэффициент несущей способности грунта, в котором находятся лопасти анкеров; (табл. 8.3.);
- коэффициент условий работы анкерного устройства, принимается равным 0,5 при Za 2 и 0,4 при Za>2;
Na – максимальная (критическая) нагрузка на один винтовой анкер, завинченный в грунт I группы на глубину не менее шести диаметров лопасти (табл.8.4 ).
Таблица 8.3. Значения коэффициента kгр
Группа грунта |
Грунты |
kгр |
I |
Мягкопластичные глины и суглинки, пластичные супеси |
1 |
П |
Пески мелкие, плотные и средней плотности, маловлажные, влажные и водонасыщенные; полутвердые тугопластичные глины и суглинки |
2 |
Ш |
Пески гравелистые, крупные и средней зернистости, маловлажные, влажные и водонасыщенные; твердые супеси, глины и суглинки |
3 |
Таблица 8.4
Da, мм |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
Na, н |
6500 |
7500 |
12500 |
21000 |
30000 |
53000 |
83000 |
120000 |
Расстояние между анкерами: . (8.11)
Дополнительно определяется расстояние между анкерами из условия прочности:
, (8.12)
где - расчетное сопротивление трубной стали;
- осевой момент сопротивления поперечного сечения трубы;
- положительная плавучесть:

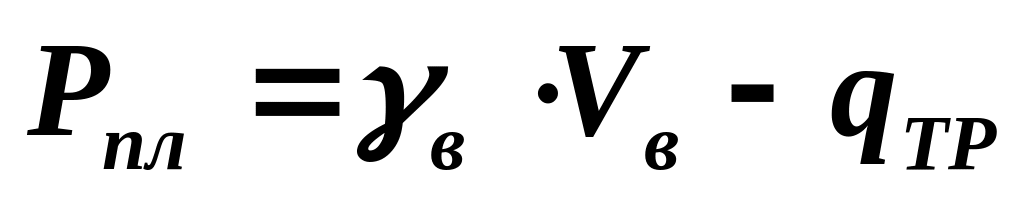

, (8.13)
где - объем воды, вытесненный 1 м трубы с учетом изоляции.
Исходные данные задачи приведены в табл. 8.5.
Таблица 8.5
Показатели и № варианта |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Дн, мм |
529 |
630 |
720 |
1020 |
1220 |
1420 |
1220 |
1020 |
820 |
720 |
, мм |
5,5 |
7,2 |
9,5 |
12,0 |
16,5 |
18,0 |
15,0 |
12,0 |
11,0 |
10,0 |
из, мм |
4 |
5 |
6 |
1 |
1 |
1 |
1 |
1 |
4 |
4 |
ф, мм |
25 |
30 |
25 |
30 |
25 |
30 |
25 |
30 |
25 |
30 |
Б, кГс/м3 |
2100 |
2000 |
2200 |
2100 |
2000 |
2200 |
2100 |
2000 |
2200 |
2000 |
Вид продукта и , кГс/м3 |
Нефть 720 |
Нефть 710 |
Нефть 715 |
Нефть 720 |
Газ |
Газ |
Газ |
Газ |
Нефть 720 |
Нефть 730 |
, кГс/м3 |
1150 |
1170 |
1140 |
1150 |
1200 |
1170 |
1150 |
1120 |
1140 |
1150 |
, кГс/м3 |
800 |
810 |
820 |
830 |
840 |
850 |
840 |
830 |
820 |
800 |
, кГс/м3 |
1100 |
1050 |
1060 |
1070 |
1080 |
1090 |
1100 |
1110 |
1120 |
1130 |
L, м |
120 |
200 |
250 |
150 |
180 |
200 |
120 |
100 |
80 |
90 |
РГР, кГс |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
Примечание: Расчет несущей способности заглубленного анкера приведен в задаче №12.
