Курсовая / Шаблон титульного листа КП word

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

Федеральное государственное бюджетное образовательное учреждение высшего образования

«Петербургский государственный университет путей сообщения

Императора Александра I»

(ФГБОУ ВО ПГУПС)

Факультет «Автоматизация и интеллектуальные технологии»

Кафедра «Электрическая связь»

КУРСОВОЙ ПРОЕКТ

по дисциплине

«Электроника»

ТЕМА РАБОТЫ

«Проектирование аналого-цифрового преобразователя»

Обучающийся	__26.05.2021___ Подпись, дата	Мамаев_А.Н.__ И.О. Фамилия
Сдан на проверку	__26.05.2021__ Подпись, дата	доц. Яковлев П.Б. Уч. звание, И.О. Фамилия
Исправить замечания: _____________________ _________________________________________	________________ Подпись, дата	_ доц. Яковлев П.Б. Уч. звание, И.О. Фамилия
Защита: ________________ Оценка	________________ Подпись, дата	доц. Яковлев П.Б. Уч. звание, И.О. Фамилия

Санкт-Петербург

2021

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

Федеральное государственное бюджетное образовательное учреждение высшего образования

«Петербургский государственный университет путей сообщения

Императора Александра I»

(ФГБОУ ВО ПГУПС)

Факультет «Автоматизация и интеллектуальные технологии»

Кафедра «Электрическая связь»

Задание на курсовую работу

по дисциплине

«Электроника»

Тема: «Проектирование аналого-цифрового преобразователя»

Исходные данные:

Выдаются преподавателем или определяются самостоятельно на основании расчета вариантов по методике, приведенной в методическом указании для курсового проектирования.

Содержание:

Введение

1. Разработать принципиальную схему АЦП, описать его работу, а также выбранных микросхем и уст­ройств, обеспечивающих его работу.

Построить временные диаграммы работы АЦП.

2. Выбрать и рассчитать параметры тактового генератора для АЦП.

Создать модель генератора в программе Multisim, привести в отчете схему и осциллограммы.

3. В соответствии с табл. 3 выбрать базовые микросхемы, начертить их принципиальные схемы, описать работу и привести справочные данные, необходимые для расчета преобразователя уровней.

4. Выбрать схему преобразователя уровней (ПУ) и опи­сать его работу.

5. Выбрать и обосновать тип биполярных транзисторов для схемы ПУ, привести необходимые справочные данные выбранного тран­зистора.

6. Рассчитать схему ПУ и подобрать резисторы по типовым номинальным значениям.

7. Рассчитать мощность, потребляемую ПУ от источника питания.

8. Создать модель ПУ в программе Multisim, привести в отчете схему, осциллограммы и передаточную характеристику.

Заключение.

Список литературы.

Список графического материала:

1. Структурная схема АЦП.

2. Принципиальная схема АЦП.

3. Временные диаграммы работы АЦП.

4. Схема генератора тактовых импульсов.

5. Схема модели преобразователя уровней и осциллограммы её работы.

Задание выдал руководитель:	__10.05.2021__ Подпись, дата	_ доц. Яковлев П.Б. Уч. звание, И.О. Фамилия
Задание принял к исполнению: Группа __АТ-802_	__26.05.2021__ Подпись, дата	___Мамаев А.Н._ И.О. Фамилия

Оценочный лист

№ п/п	Материалы необходимые для оценки знаний, умений и навыков	Показатель оценивания	Критерии оценивания		Шкала оценивания	Полученные баллы.
1	Пояснительная записка к курсовой работе	Соответствие исходных данных выданному заданию	Соответствует		5
			Не соответствует		0
		Обоснованность принятых технических, технологических и организационных решений, подтверждённая соответствующими расчетами	Все принятые решения обоснованы		10
			Принятые решения обоснованы частично		10
			Принятые решения не обоснованы		0
		Использование современных методов проектирования	Использованы		5
			Не использованы		0
		Использование современного программного обеспечения	Использовано		5
			Не использовано		0
		Итого максимальное количество баллов за п.1		35
2	Графические материалы	Соответствие разработанных чертежей пояснительной записке	Соответствует		10
			Не соответствует		0
		Соответствие разработанных чертежей требованиям ГОСТ	Соответствует		15
			Не соответствует		0
		Использование современных средств для автоматизации проектирования	Использовано		10
			Не использовано		0
		Итого максимальное количество баллов за п.2		35
ИТОГО максимальное количество баллов					70

Защита курсовой работы	получены полные ответы на вопросы – 23-30 баллов; получены достаточно полные ответы на вопросы – 17-22 баллов; получены неполные ответы на вопросы или часть вопросов – 10-16 баллов; не получены ответы на вопросы или вопросы не раскрыты – 0 баллов.	30
Итоговая оценка	«Отлично» - 86-100 баллов «Хорошо» - 75-85 баллов «Удовлетворительно» - 60-74 баллов «Неудовлетворительно» - менее 59 баллов (вкл.)

Заключение: рецензируемая курсовая работа соответствует требованиям основной образовательной программы (23.05.05) Дисциплины «Электроника» специальности «Системы обеспечения движения поездов».

Итоговая оценка –

Руководитель _________________

(подпись)

«____» ____________ 2021 г.

Задание на курсовую работу

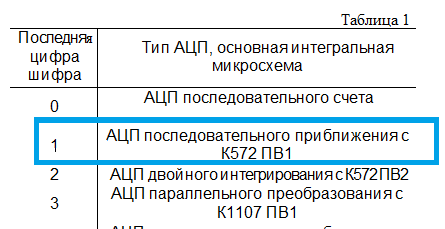

Рассчитать и выполнить схему электрическую принципиальную аналого-цифрового преобразователя (АЦП) в соответствии с следующими техническими данными – шифр 153.
