Практика / УТСК_пр_занятие2_v2
.docxЗанятие 2.
Водоизмещение. Масса. Коэффициенты полноты
Пользование диаграммой осадок носом и кормой
Сопротивление движению судна.
Задача 1.
Водоизмещение. Масса.
Задана масса судна. Определить объемное водоизмещение в пресной и морской воде.
Задача 2.
Задано полное водоизмещение в грузу (тыс тонн).
Задан дедвейт (тыс тонн).
Определить водоизмещение порожним.
Задача 3
По данным (водоизмещение, площади, главные размерения) определить
Коэффициент общей полноты
Коэффициент полноты мидельшпангоута
Коэффициент продольной полноты
Коэффициент полноты ватерлинии
Судно |
Водоизмещение |
Дедвейт |
Длина |
Длина по КВЛ |
Ширина |
Осадка |
Скорость уз |
Площади |
Танкер Крым |
180 тыс т |
150 500 т |
295.08 |
|
44.95 |
17 |
17.9 |
|
Паром Анна Каренина |
11046 т |
|
145 |
131 |
25.2 |
5.32 |
20.9 |
Ватерлиния 2672 кв м МШ 111 |
Танкер Победа |
77100 |
67980 |
242.8 |
235 |
32.2 |
12.5 |
15 |
6391 вл 390 мш |
Волга (река-море) |
6716 |
|
140 |
135 |
16.4 |
3.7 |
9 |
1988 вл 51 мш |
Амур (река-море) |
5015 |
3254 |
115.8 |
112.6 |
13.4 |
4.0 |
9 |
1227 вл |
Задача 4
Оценить коэффициент полноты ватерлинии по чертежу
Задача 5
Оценить коэффициент полноты мидельшпангоута по чертежу
Задача 6
Задана диаграмма осадок носом и кормой.
Определить водоизмещение

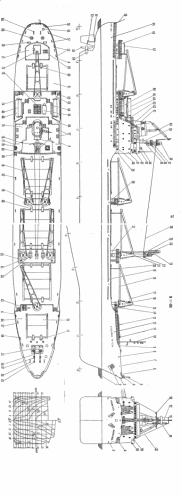

Чертеж 1. Судно «Академик Мстислав Келдыш»
Водоизмещение 6345 т
Длина 122,2 м
Чертеж 2. Сухогруз тип «Славянск»
Длина: 152,8 м
Чертеж 3. Ледокол «Александр Санников»
Длина макс 121 м
Чертеж 4. Судно река-море теплоход XVIII Сьезд ВЛКСМ Длина наиб 114 м
Чертеж 5. Танкер Крым длина наиб 295 м
