.docxМИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра КСУ
отчёт
по лабораторной работе №2
по дисциплине «Системы управления судовыми электроэнергетическими системами»
Тема: Изучение способов решения дифференциальных уравнений
Вариант 2
Студенты гр. 6408 |
|
Нуртазин И. |
|
|
Абашев А.И.
|
Преподаватель |
Абдуллаева З. М. |
Санкт-Петербург
2020
Цель задания:
Изучение и сравнительная оценка вариантов расчёта переходных процессов при решении дифференциального уравнения первого порядка, описывающего изменение тока в цепи при включении R-L нагрузки на источники постоянного (переменного) тока.
Порядок выполнения работы:
Рассчитать переходные процессы в электрической R-L цепи постоянного тока при решении дифференциального уравнения аналитическим методом;
Рассчитать переходные процессы в электрической R-L цепи постоянного тока при решении дифференциального уравнения методом Эйлера;
Рассчитать переходные процессы в электрической R-L цепи постоянного и переменного тока при решении дифференциального уравнения с использованием пакета Матлаб/Симулинк.
План проведения работы:
Исходное состояние: Выключатель S разомкнут
В момент времени t0 катушка индуктивности (рис.1.1) с активным сопротивлением R и индуктивностью L включается в сеть постоянного (переменного) тока с напряжением U,
Рис.1.1. Схема экспериментальной математической модели
Расчет переходных процессов в электрической R-L цепи постоянного тока аналитическим методом.
Исходные данные: .
Найти зависимость , в катушке индуктивности после подключения её к источнику постоянного тока. Построить график .
По II закону Кирхгофа:
Постоянная времени τ находится следующим образом
Переходный ток в цепи находим как сумму установившейся и свободной составляющей тока:
Где
iсв равно:
А найдем из начальных условий, при , следовательно
t |
0 |
0,005 |
0,01 |
0,015 |
0,02 |
0,025 |
0,03 |
0,035 |
0,04 |
0,045 |
0,05 |
iпер |
0 |
8,66 |
13,9 |
17,09 |
19,02 |
20,19 |
20,9 |
21,33 |
21,59 |
21,75 |
21,85 |
Рис.2. Переходный процесс тока цепи
Расчет переходных процессов в электрической R-L цепи постоянного тока методом Эйлера.
Величина Δx называется шагом интегрирования. При малом Δx имеет место:
Обозначив , получим
Принимая теперь ( ) за новую исходную точку, точно также получим
И таким же образом продолжаем нахождение
τ= 0.01
Время переходного процесса равно 3*τ = 0,03
Возьмем N=18 шагам, чтобы время t достигло примерно 0,05.
– шаг интегрирования
Производная тока равна
Ток в конце первого шага равен
В конце второго шага получаем:
t |
0 |
0,003 |
0,006 |
0,009 |
0,012 |
0,015 |
0,018 |
0,021 |
0,024 |
0,027 |
0,03 |
0,033 |
iпер |
0 |
6,6 |
11,22 |
14,454 |
16,71 |
18,30 |
19.41 |
20.18 |
20.73 |
21.11 |
21.37 |
21.56 |
Вся таблица не поместилась в файл, поэтому продолжение представлено на рисунке 3.
Рис.3. Ток цепи методом Эйлера.
Расчет переходных процессов в электрической R-L цепи постоянного и переменного тока средствами пакета Матлаб/Симулинк.
Листинг программы:
clear,clc,
u=0;
u0=0;
i=0;
t=0;
ph0=0.57;
R=5;
f=50;
L=0.05;
Um=110;
dt=1e-4;
N=3000;
t0=0.1 ;
regim=2;
for k=1:N
t=[t t(k)+dt];
if t(k) >=t0
if regim==1
u= [u Um];
else
u=[u Um*sin(2*pi*f*t(k)+ph0)];
end
else
u=[u u0];
end
di=(u(k)-i(k)*R)/L*dt;
i=[i i(k)+di];
end
plot(t,i);
Полученные графики:
|
|
Рис.4. Ток при постоянном u Рис.5. Ток при переменном u
Схема выглядит следующим образом:
Рис.6. Структурная схема.

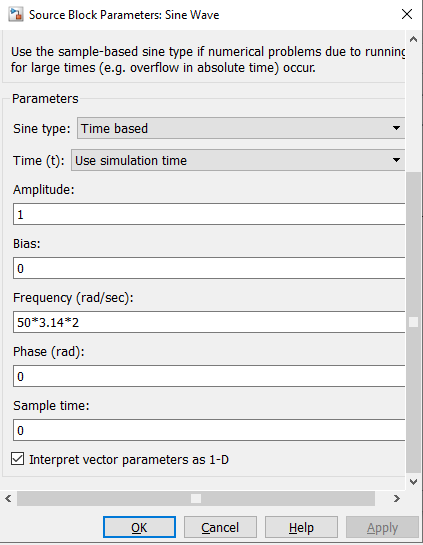

Параметры sine wave:
Рис7. Параметры sine wave.
Результаты моделирования:
Рис.8. Ток при постоянном и переменном напряжении.
Выводы:
В данной л/р мы провели методы расчёта цепи первого порядка с реактивным (индуктивным) сопротивлением.
Проделано несколько методов исследования данной цепи. Проанализировав каждый метод и сравнив результаты, получим схожесть всех методов. Графики совпадают и числовые значение – тоже.
