.docxМИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра САУ
отчет
по лабораторной работе № 1
по дисциплине «Гребные электрические установки»
Тема: Судовая электростанция для питания гребных электрических установок
ВАРИАНТ № 1
Студенты гр. 6408 |
|
|
Преподаватель |
|
Малышев С.М. |
Санкт-Петербург
2019
1.Подача питания с берега

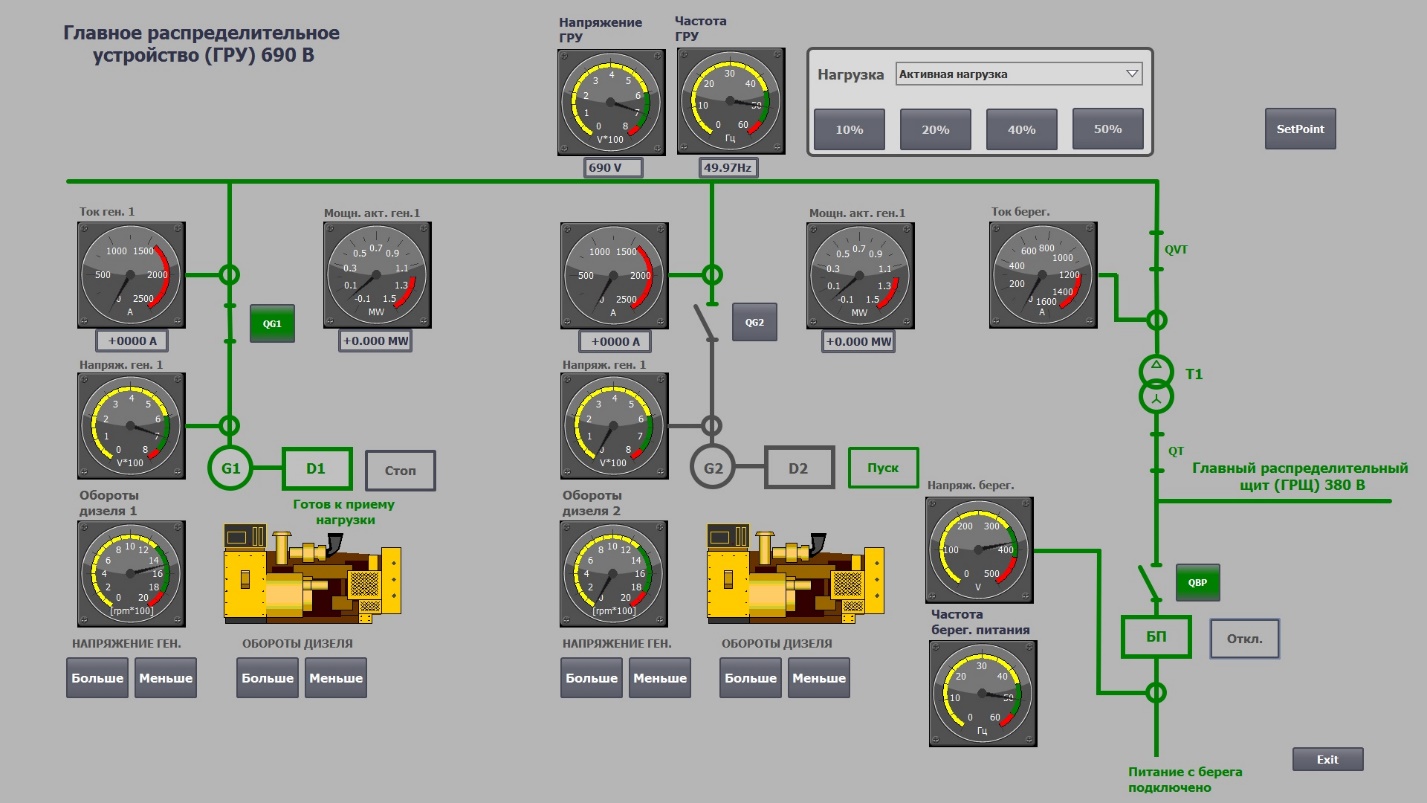

Рис.1 Подача питания с берега
2. Синхронизация ДГ с береговым питанием.
Рис.2 Синхронизация ДГ с береговым питанием
3. Режим одиночной работы ДГ
Рис.3 Режим одиночной работы ДГ
Расчет статизма:
sf = ( fхх – f100% ) / fхх=(50-48,5)/50=0,03=3%;
4.Режим синхронной работы двух ДГ
Рис.4 Синхронная работа двух ДГ
Рис.5 Синхронная работа двух ДГ при активной нагрузке 70%
Расчет cos f:
cos f1=(U1*I1)/ PАкт1 =(668*923)/ 801000=0.77;
cos f2=(U2*I2)/ PАкт2 =(668*287)/ 249000=0.77;
5. Порядок набора схемы запуска
1. Подача питания с берега
Нажимаем кнопку «Подкл.» имитируем подключение СЭС к береговому питанию.
Нажимаем кнопку “QBP” замыкаем автоматический выключатель и подаем питание на нижнюю обмотку трансформатора, при условии, что на шинах ГРЩ нет напряжения.
2. Синхронизация ДГ с береговым питанием.
Осуществляем запуск ДГ1 в составе СЭС, нажав на кнопку «Пуск».
Регулируем параметры частоты и напряжения во вплывающем окне при попытке запуска одного из автоматических выключателей ДГ (QG1; QG2).
Равенство напряжения достигается путём изменения напряжения ДГ «больше»/ «меньше»; частоты – путём изменения оборотов ДГ «больше»/ «меньше».
Осуществляем синхронизацию ДГ с береговой сетью путём регулировки напряжения и частоты тока ДГ. Зажимаем кнопку «ВКЛ» .
После синхронизации ДГ с береговой сетью – осуществляется перевод нагрузки на ДГ и происходит автоматическое отключение АВ QBP.
После подключения – отключаем береговое питание путём нажатия кнопки «ОТКЛ.»
3.Режим одиночной работы ДГ
После подачи напряжения на шины становится доступно управление нагрузкой ГРУ. Ставим нагрузку 50%.
4. Режим синхронной работы генераторов
Запускаем ДГ2, нажав на кнопку «Пуск».
Добиваемся равенства по частоте и напряжению.
Ставим нагрузку 70%.
Вывод:
В ходе лабораторной работы были рассмотрены несколько режимов работы генераторов: одиночная работа, синхронная работа с береговым питанием, синхронная работа двух генераторов. Произведен расчет статизма sf=3%, что является удовлетворительной работой ДГ.
