3. Режим одиночной работы дг.

1. После подачи напряжения на шины становится доступно управление нагрузкой ГРУ.

Кнопки с % задают значение полной мощности ГРУ – 100% соответствует значению 2 МВт (при нажатии совместно нескольких кнопок значения нагрузки суммируются). 50 % - 1 МВт (мощность одного ДГ).

2. Скриншот видеокадра представлен на рис. 8.

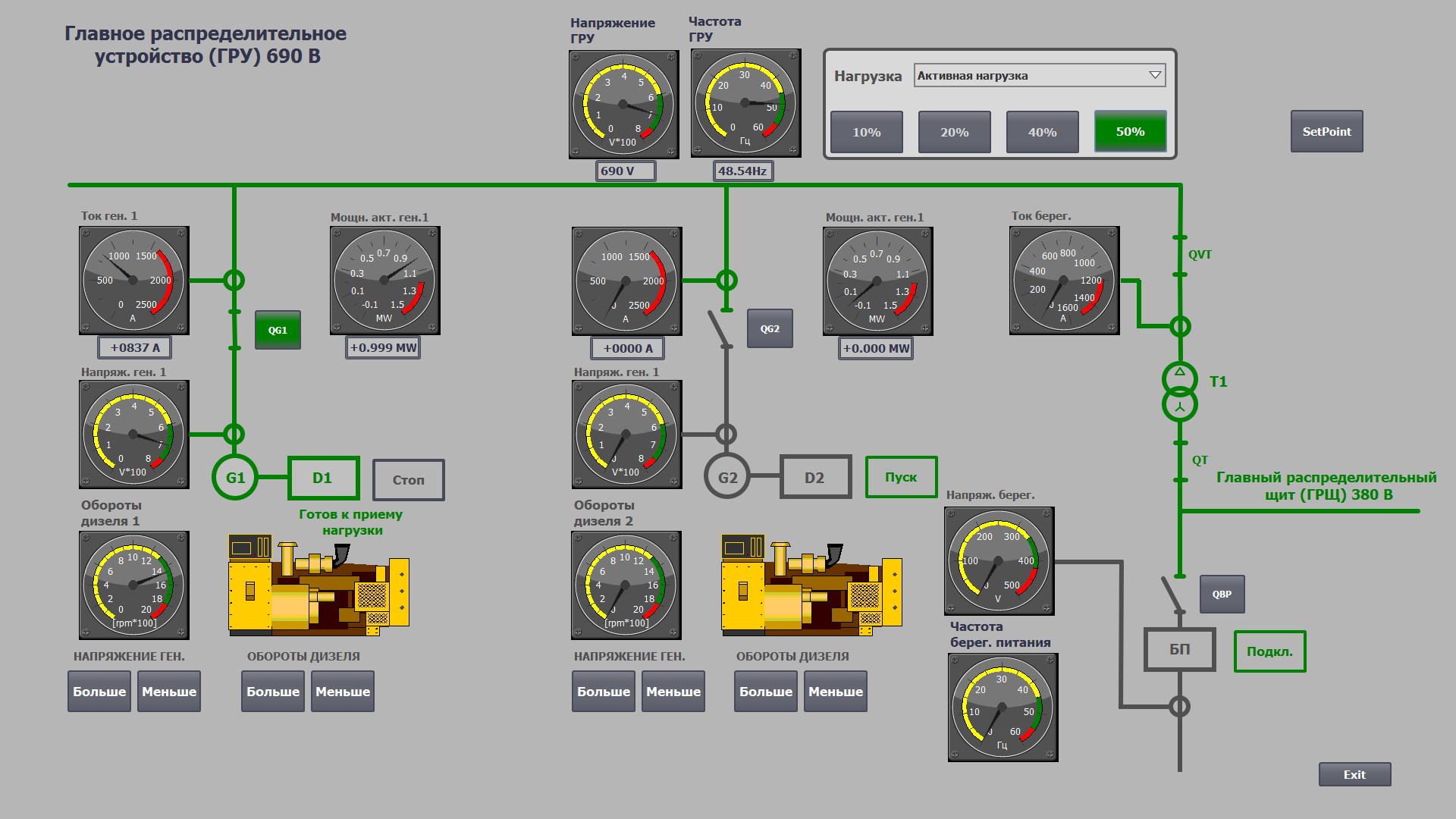

Рис. 7. Одиночная работа ДГ1.

Выпадающий список – «Активная нагрузка», «Асинхронный двигатель» - асинхронная нагрузка, преобразователь 1, преобразователь 2 - задают значения cos f нагрузки = 1, 0.8, 0,6 и 0,4 соответственно.

Для измерения параметров служат следующие измерительные приборы:

1) Вольтметр (измерение напряжения генератора);

2) Амперметр (измерение тока генератора);

3) Герцметр (измерение частоты тока)

4) Ваттметр (измерение активной мощности генераторов).

Значения параметров отображаются как на приборах, так и в окне под прибором.

Рис. 8. Вольтметр

Рис. 9. Амперметр

Рис. 10. Герцметр

Рис. 11. Ваттметр

3. Выполнение заданий.

1. Изменяя тип нагрузки необходимо вычислить значения статизма для генератора № 1 и № 2 по частоте.

Статизм по частоте – это изменение частоты в % отношении при изменении активной нагрузки от 0 до 100 %.

Выполняется при одиночной работе ДГ № 1, а затем при одиночной работе ДГ № 2.

Частота тока измеряется при двух значениях:

- 100 % нагрузки одного ДГ – 1 МВт (соответствует значению 50% «Активная нагрузка»);

- при холостом ходе и любая произвольная 2 - ая.

Измерить частоту напряжения и измерить статизм по частоте и осуществить расчёт по формуле:

s_f = ( f_хх – f_100% ) / f_хх.

Данные результатов эксперимента представлены в таблице 1.

Таблица 1. Результаты эксперимента.

Генератор №1
Тип нагрузки	Полная мощность, %	Частота напряжения, Гц	Статизм по частоте, %
Активная	0	50,03	2,99
	50	48,53
Асинхронный двигатель	0	50,03	2,38
	50	48,84
Генератор №2
Активная	0	50,03	4,98
	50	47,54
Асинхронный двигатель	0	50,03	3,98
	50	48,04

Пример расчета для генератора №1 в случае активной нагрузки:

s_f = (50,03 – 48,53) / 50,03 * 100 % = 2,99 %

Пример расчета для генератора №2 в случае асинхронной нагрузки:

s_f = (50,03 – 48,04) / 50,03 * 100 % = 3,98 %

4. Выход на параллельную работу.

Осуществить выход на параллельную работу двух ДГ. Скриншот видеокадра представлен на рис. 13.

Рис. 12. Параллельная работа двух ДГ.

Оценить расхождение по техническим параметрам генераторов при различных значениях нагрузки и генераторов и cos f.

Данные результатов экспериментов представлены в таблице 2.

Таблица 2. Результаты экспериментов.

	I1, А	I2, А	n1, об/мин	n2, об/мин	P1, кВт	P2, кВт	Uг1, В	Uг2, В	Uгру, В	Fгру, Гц
Активная нагрузка
Исх.	466	389	1490	1500	409	341	670	690	675	49,46
n1 увел.	504	351	1500	1500	442	308	670	690	675	49,4
Uг1 увел.	333	521	1500	1490	292	458	680	690	677	49,63
Uг2 умен.	457	398	1500	1490	401	349	680	685	676	49,47
Асинхронная нагрузка
Исх.	422	429	1500	1490	397	403	680	690	679	49,47
Uг1 увел.	465	386	1500	1490	437	363	685	690	678	49,41
n1 умен.	343	507	1490	1490	323	477	685	690	679	49,58
Uг2 увел.	275	573	1490	1490	260	540	685	695	681	49,67
n2 умен.	438	413	1490	1460	412	413	680	695	678	49,45

Результаты расчета cos f представлены в таблице 3.

Таблица 3. Расчет cos f.

	Активная нагрузка				Асинхронная нагрузка
	Исх.	n1, об/мин увел.	Uг1, В увел.	Uг2, В умен.	Исх.	n1, об/мин умен.	n2, об/мин умен.	Uг1, В увел.	Uг2, В увел.
cos f1	0,76	0,75	0,74	0,745	0,8	0,79	0,8	0,79	0,8
cos f2	0,73	0,73	0,74	0,74	0,79	0,79	0,83	0,79	0,79

Пример расчета cos f:

В случае активной нагрузки:

В случае асинхронной нагрузки:

Вывод:

В данной лабораторной работе была исследована одиночной работа дизельных генераторов и выход на параллельную работу; при различных значениях нагрузки и при неравномерном распределении ее между генераторами.

Изменяя тип нагрузки (активная или асинхронная) были вычислены коэффициент мощности и значения статизма для генератора № 1 и № 2 по частоте.

Был рассчитан cos f, а также сняты технические параметры генераторов при различных значениях нагрузки и произведена оценка их расхождения, из которой следует, что при регулировании оборотов дизеля и напряжения генератора, возможно распределение нагрузки между двумя параллельно работающими генераторами.
