Додаток 3 |
|
Технічна характеристика бульдозерів |
|
|
|||
|
|
|
|
|
|
|
Показники |
ДЗ-53 |
ДЗ-18 |
Д257А |
|
ДЗ-24А |
ДЗ-34С |
Об’єм ґрунту пере- |
|
|
|
|
|
|
міщеного відвалом, |
3,5 |
3,3 |
4,5 |
|
|
7,5 |
м3 |
|
|
|
|
|
|
Базова машина, тип |
Т-100 |
Т-100 |
Т-140 |
|
Т-180 |
ДЕТ-250 |
Потужність двигу- |
79,4 |
79,4 |
102,9 |
|
132,4 |
199,3 |
на, кВт |
|
|||||
|
|
|
|
|
|
|
|
Розміри відвала, м: |
|
|
|||
ширина |
3,2 |
3,9 |
3,35 |
|
3,92 |
4,5 |
висота |
1,2 |
1,0 |
1,35 |
|
1,35 |
1,55 |
Підйом відвала над |
0,9 |
1,05 |
1,4 |
|
0,96 |
0,84 |
ґрунтом, м |
|
|||||
|
|
|
|
|
|
|
Товщина стружки, |
0,2 |
0,2 |
0,2 |
|
0,2 |
0,2 |
що зрізається, м |
|
|||||
|
|
|
|
|
|
|
Кут різання, % |
55 |
50…60 |
50…60 |
|
40…55 |
50…60 |
|
Швидкість переміщення, км/год: |
|
|
|||
транспортна |
4…10,1 |
4…10,1 |
8,7…12 |
|
8,7…12 |
12,5 |
при різанні та пере- |
2,4 |
2,4 |
2,9 |
|
2,9 |
2,3 |
міщенні ґрунту |
|
|||||
|
|
|
|
|
|
|
|
Найбільші ухили подолання, град: |
|
|
|||
при русі вверх |
30 |
30 |
30 |
|
25 |
25 |
при спуску з ґрун- |
25 |
25 |
25 |
|
35 |
35 |
том |
|
|||||
|
|
|
|
|
|
|
при поперечному |
30 |
30 |
30 |
|
30 |
30 |
ухилі |
|
|||||
|
|
|
|
|
|
|
Маса трактора та |
14 113 |
14 700 |
17 785 |
|
18 340 |
31 380 |
обладнання, кг |
|
|||||
|
|
|
|
|
|
|
51

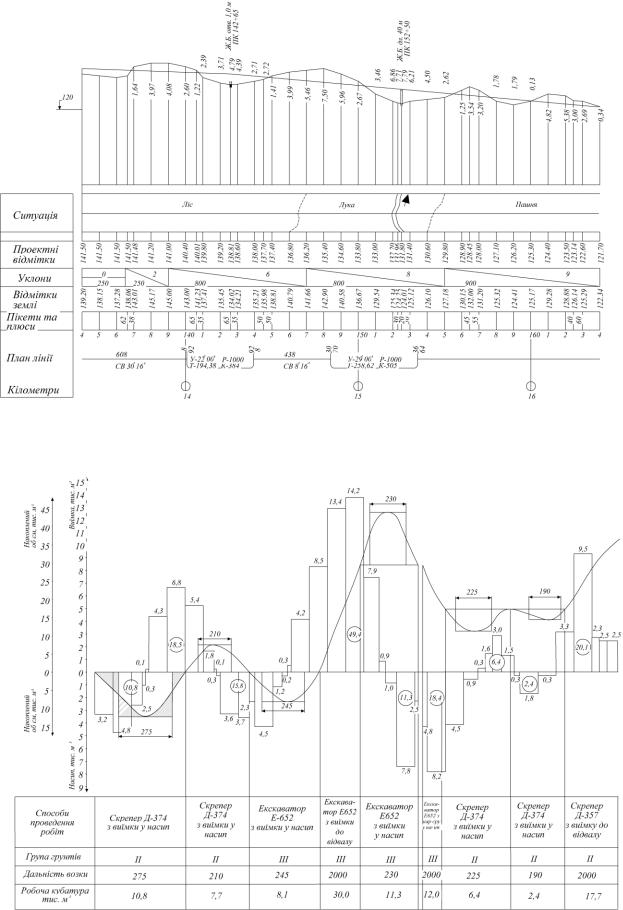

Додаток 4
52
ЛІТЕРАТУРА
1.Першин Е.П. Железнодорожное строительство. Технология и механизация [Текст] / Першин Е.П. – М.: „Транспорт”, 1997. – 407 с.
2.Шабалина Л.А. Организация и технология строительства железных дорог [Текст]: Учебник для колледжей жел.-дор. транспорта / Шабалина Л.А.
–М.: МПС, 2001. – 256 с.
3.Технология железнодорожного строительства [Текст]: учебник для ВУЗов / Призмазонов А.М., Спиридонов Э.С., А.Ф. Акуратов, Т.В. Шепитько. – М.: Желдориздат, 2002. — 631 с.
4.Призмазонов А. М. Организация и технология возведения железнодорожного земляного полотна [Текст]: учебное пособие / А. М. Призмазонов.
–М.: ГОУ «Учебно-методический центр по образованию на железнодорожном транспорте», 2007. – 351 с.
5.Прокудин И.В. Организация строительства и реконструкции железных дорог [Текст] / Прокудин И.В. – М.: МПС, 2008. – 736 с.
6.Державні будівельні норми України. Споруди транспорту. Залізниці колії 1520 мм. Норми проектування. ДБН В.2.3-19-2008 [Текст] – К.: Мін-
регіонбуд, 2008. – 123 с.
7.Единые нормы и расценки на строительные, монтажне и ремонтностроительные работы . Сборник 2, вып. 1. Механизированные и ручные земляные работы. М.: Стройиздат, 1973. 192 с.
8.Технические указания по технологи сооружения железнодорожного земляного полотна. (ВСН 186-75) [Текст] – М.: Оргтрансстрой, 1975. – 366 с.
9.Строительные машины. Справочник. Том 1. Машины для строительства промышленных, гражданских, гидротехнических сооружений и дорог. М.: Машиностроение, 1976.
10.СНиП-4-80*. Техника безопасности в строительстве. М., 1989
11.Ветров О.А. Машины для земляных работ [Текст] / Ветров О.А. – Київ: Вища школа, 1976.
53
|
|
ЗМІСТ |
|
ВСТУП |
|
3 |
|
1. |
ПІДРАХУНОК ОБ’ЄМІВ ЗЕМЛЯНИХ МАС |
3 |
|
|
1.1. |
Розрахункові формули визначення об’ємів земляного полотна |
6 |
2. |
РОЗПОДІЛЕННЯ ЗЕМЛЯНИХ МАС |
9 |
|
|
2.1. |
Побудова графіка по пікетних об’ємів земляного полотна і кри- |
|
|
|
вої об’ємів, визначення середньої дальності возки |
9 |
|
2.2. |
Вибір способів провадження земляних робіт |
10 |
3. |
ЕКСКАВАТОРНІ РОБОТИ |
13 |
|
|
3.1. |
Підбір машин для роботи в комплекті з одноковшевим екскава- |
|
|
|
тором – пряма лопата |
13 |
|
3.2. |
Проектування екскаваторних забоїв і проходок |
14 |
|
3.3. |
Визначення виробності екскаватора та кількості автосамоскидів |
20 |
|
3.4. |
Визначення кількості автосамоскидів |
21 |
|
3.5. |
Побудова графіку роботи екскаватора по проходкам |
23 |
|
3.6. |
Диспетчеризація екскаваторних робіт |
23 |
|
3.7. |
Технологія робіт по відсипці насипу автосамоскидами |
25 |
4. |
СКРЕПЕРНІ РОБОТИ |
27 |
|
|
4.1. |
Визначення виробності скрепера |
27 |
|
4.2. |
Вибір комплекту машин для виконання скреперних робіт |
29 |
|
4.3. |
Технологія скреперних робіт |
30 |
5. |
БУЛЬДОЗЕРНІ РОБОТИ |
35 |
|
|
5.1. |
Визначення виробності бульдозера |
35 |
|
5.2. |
Технологія бульдозерних робіт |
37 |
6. |
ОБРОБНІ РОБОТИ |
40 |
|
7. |
УЩІЛЬНЕННЯ ГРУНТІВ |
42 |
|
8. |
ТЕХНІКО-ЕКОНОМІЧНІ ПОКАЗНИКИ РОБІТ ОСНОВНИХ |
|
|
|
КОМПЛЕКТІВ МАШИН |
44 |
|
9. |
ВИМОГИ БЕЗПЕКИ ПРАЦІ ПІД ЧАС ВИКОНАННЯ ЗЕМЛЯНИХ |
|
|
|
РОБІТ |
47 |
|
ДОДАТОК 1 |
49 |
||
ДОДАТОК 2 |
50 |
||
ДОДАТОК 3 |
51 |
||
ДОДАТОК 4 |
52 |
||
ЛІТЕРАТУРА |
53 |
||
ЗМІСТ |
|
54 |
|
