1.3 Краткие выводы

В данном разделе приведена технико-эксплуатационная характеристика полигона железной дороги. Отдельно рассмотрен район управления П-Д-Е и входящие в него участки. Для данного района управления разработана «шахматка» и диаграмма среднесуточных груженных вагонопотоков. Определен баланс порожних вагонов, а также разработана схема их продвижения внутри района управления.

2 Организация местной работы на участках района управления железной дороги

Под организацией местной работы понимается выполнение установленных размеров погрузки и выгрузки на станциях участков, развоз местного груза по станциям, подача его к грузовым фронтам, обеспечение порожними вагонами, сбор груженных и порожних вагонов, а также поездная работа по обслуживанию станций.

2.1 Построение диаграммы местных вагонопотоков

Диаграмма местных вагонопотоков разрабатывается с целью определения числа и категории поездов для работы с местными вагонами на участке. Для построения необходимо определить объем работы промежуточных станций на каждом участке, для этого составляются таблицы 2.1, 2.2. Количество вагонов, отправляемых под выгрузку в адрес промежуточных станций участка, и количество погруженных вагонов промежуточными станциями участка принимается согласно заданию. После определения суточных объемов работы промежуточных станций участка устанавливается потребность в порожних вагонах по каждой станции.

Таблица 2.1 – Объем работы промежуточных станций участка Д-Е

Станции и участки	Выгрузка			Погрузка			Баланс порожних вагонов
	с чет.	с неч.	Итого	с чет.	с неч.	Итого	Недостаток (-)	Избыток (+)
1	-	-	-	-	-	-	-	-
2	7	13	20	-	10	10	-	10
3	-	10	10	-	-	-	-	10
4	13	7	20	-	-	-	-	20
5	-	5	5	-	40	40	35	-
6	-	-	-	60	-	60	60	-
7	30	20	50	-	-	-	-	50
8	-	-	-	10	-	10	10	-
9	-	-	-	-	-	-	-	-
Итого	50	55	105	70	50	120	105	90

Таблица 2.2 – Объем работы промежуточных станций участка Д-П

Станции и участки	Выгрузка			Погрузка				Баланс порожних вагонов
	с чет.	с неч.	Итого		с чет.	с неч.	Итого	Недостаток (-)	Избыток (+)
а	-	-	-		-	-	-	-	-
б	-	5	5		10	20	30	25	-
в	13	7	20		-	-	-	-	20
г	-	5	5		25	50	75	70	-
д	17	13	30		25	-	25	-	5
е	-	5	5		5	-	5	0	0
ж	15	25	40		15	-	15	-	25
з	-	-	-		-	-	-	-	-
и	-	-	-		-	-	-	-	-
Итого	45	60	105		80	70	150	95	50

Диаграммы местных вагонопотоков для участков Д-Е и Д-П представлены на рисунках 2.1 и 2.2, соответственно.

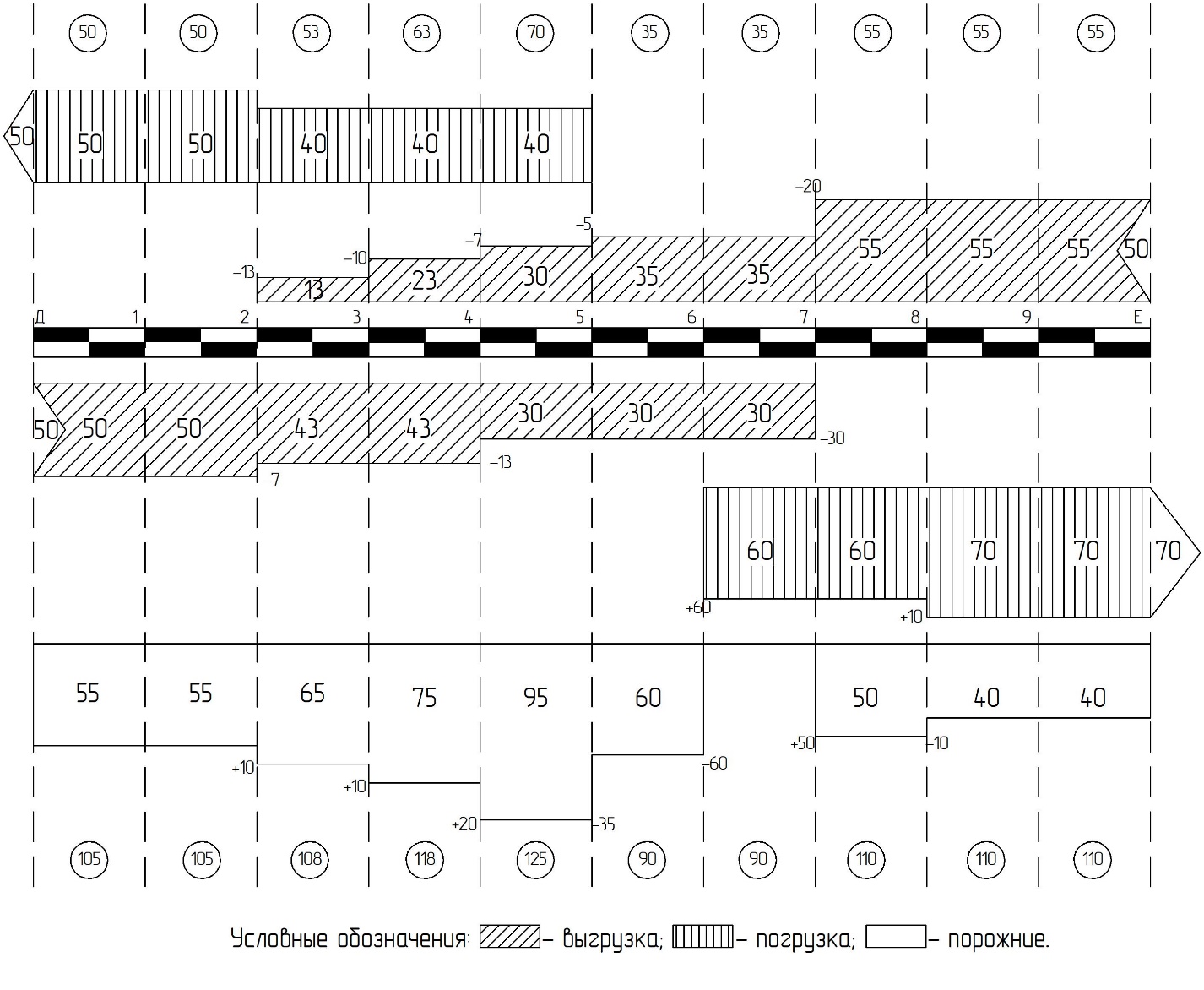

Рисунок 2.1 – Диаграмма местных вагонопотоков на участке Д-Е

Рисунок 2.2 – Диаграмма местных вагонопотоков на участке Д-П
