4. Анализ сущностей и связей между ними

   1. Ключевые поля

Классы: Код класса

Предметы: Код предмета

Ученики: Код учителя

Учителя: Код учителя

2. Характеристики связей

Сущность «Классы» имеет ключевой атрибут «Код класса» и связывается с сущностью «Ученики» через атрибут «Код класса».

Сущность «Предметы» имеет ключевой атрибут «Код предмета» и связывается с сущностью «Учителя» через атрибут «Код предмета».

Сущность «Учителя» имеет ключевой атрибут «Код учителя» и связывается с сущностью «Заказы» через атрибут «Номер ткани».

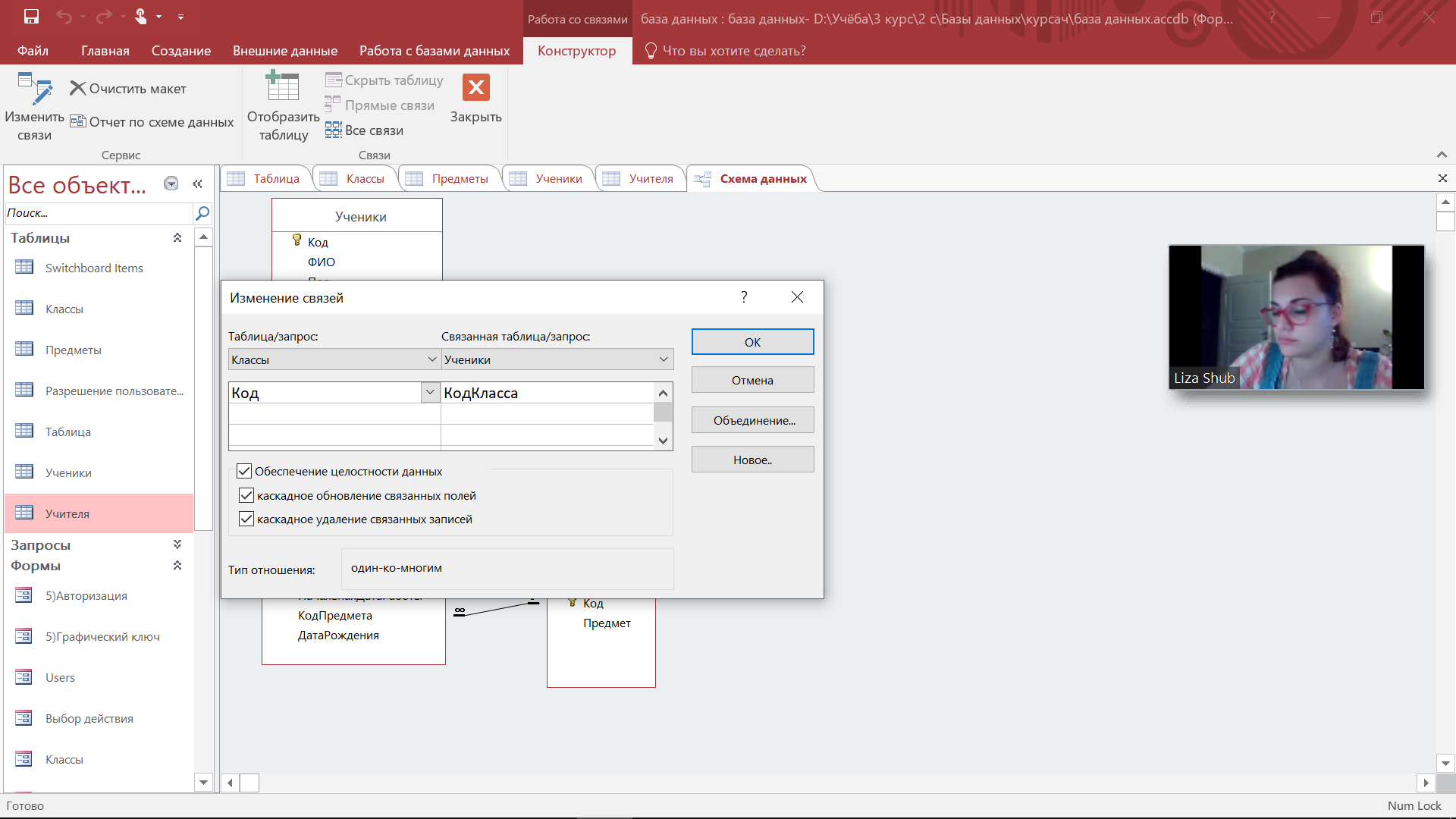

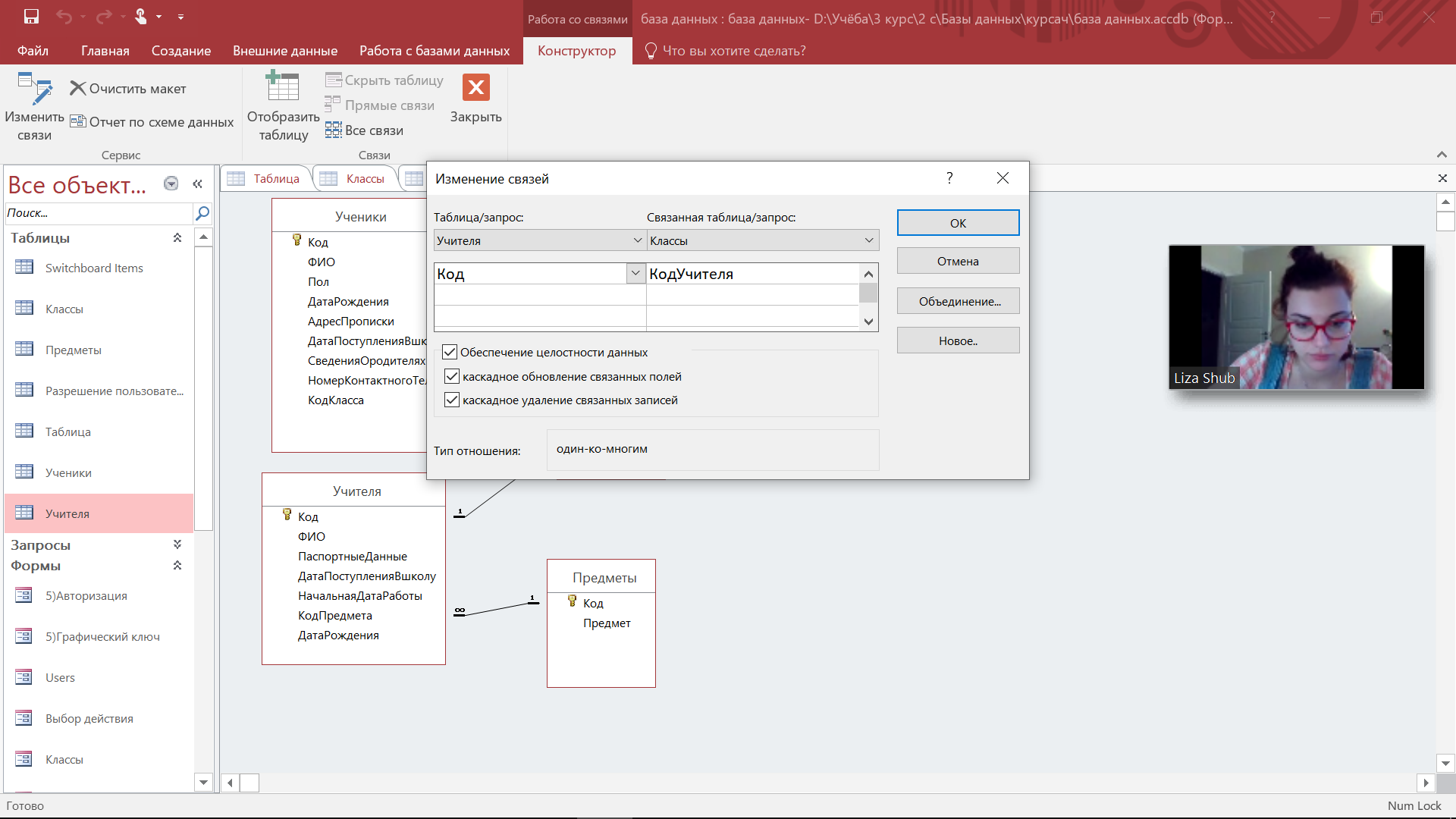

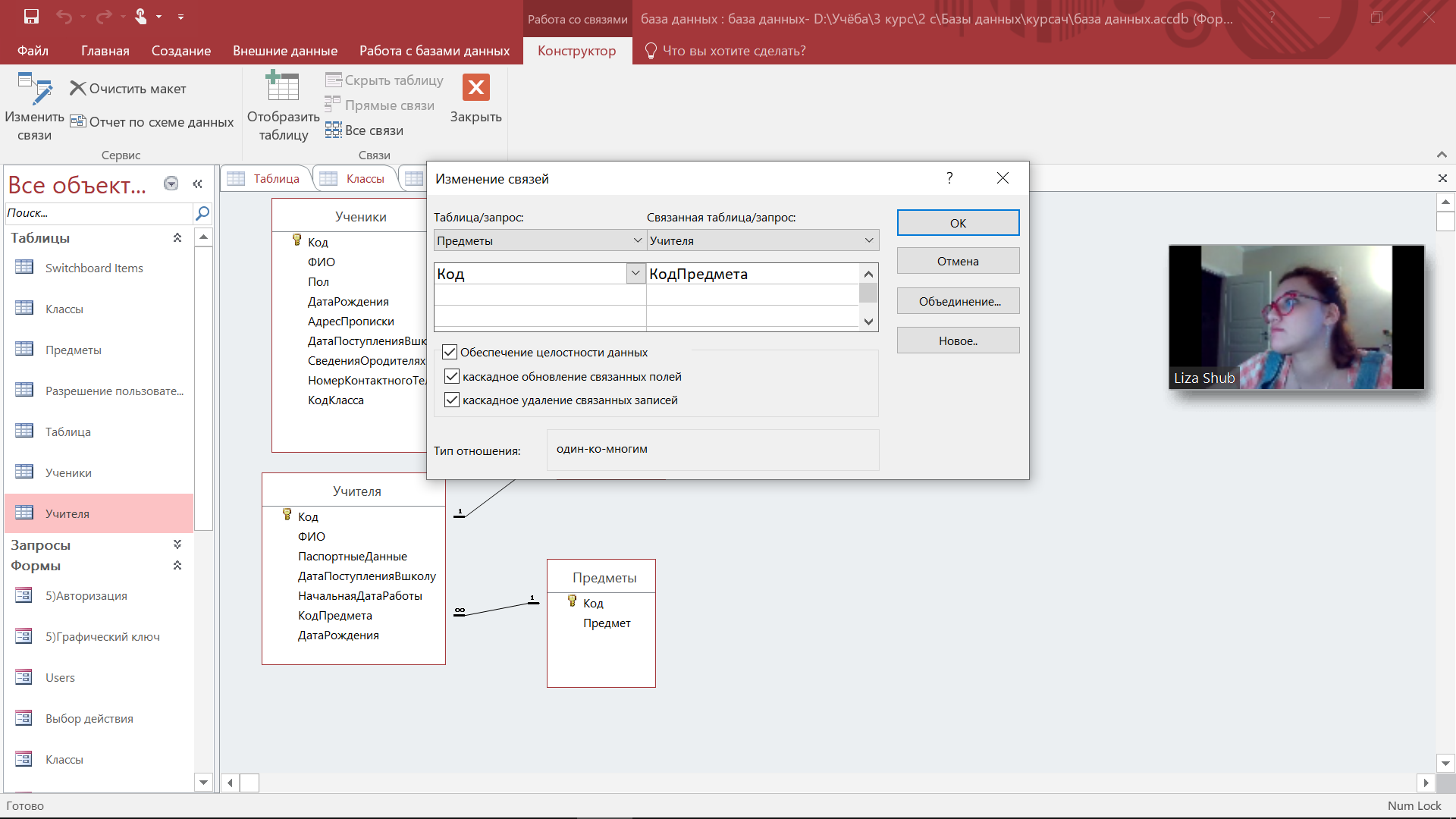

Рисунок 1 – Характеристика связей

Рисунок 2 – ER-диаграмма

Рисунок 3 – Схема данных

Рисунок 4 – Предварительная схема данных

Рисунок 5 – Схема данных с не ключевыми атрибутами

5. Составление требуемых запросов к базе данных (на языке sql)

Было создано 7 запросов на языке SQL:

• Информация об учителе;

• Преподаватель предмета в данном классе;

• Ф.И.О. классного руководителя в данном классе;

• Выдача информация об ученике;

• Состав класса;

• Перевод ученика в следующий класс (запрос на обновление);

• Формирование архива по окончании учеником школы (переводе в другую).

Запрос 1:

Информация об учителе Кутякова, результат продемонстрирован на рисунке 6.

Листинг программного кода:

SELECT Учителя.* FROM Учителя WHERE (((Учителя.ФИО) Like "Кутякова*"));

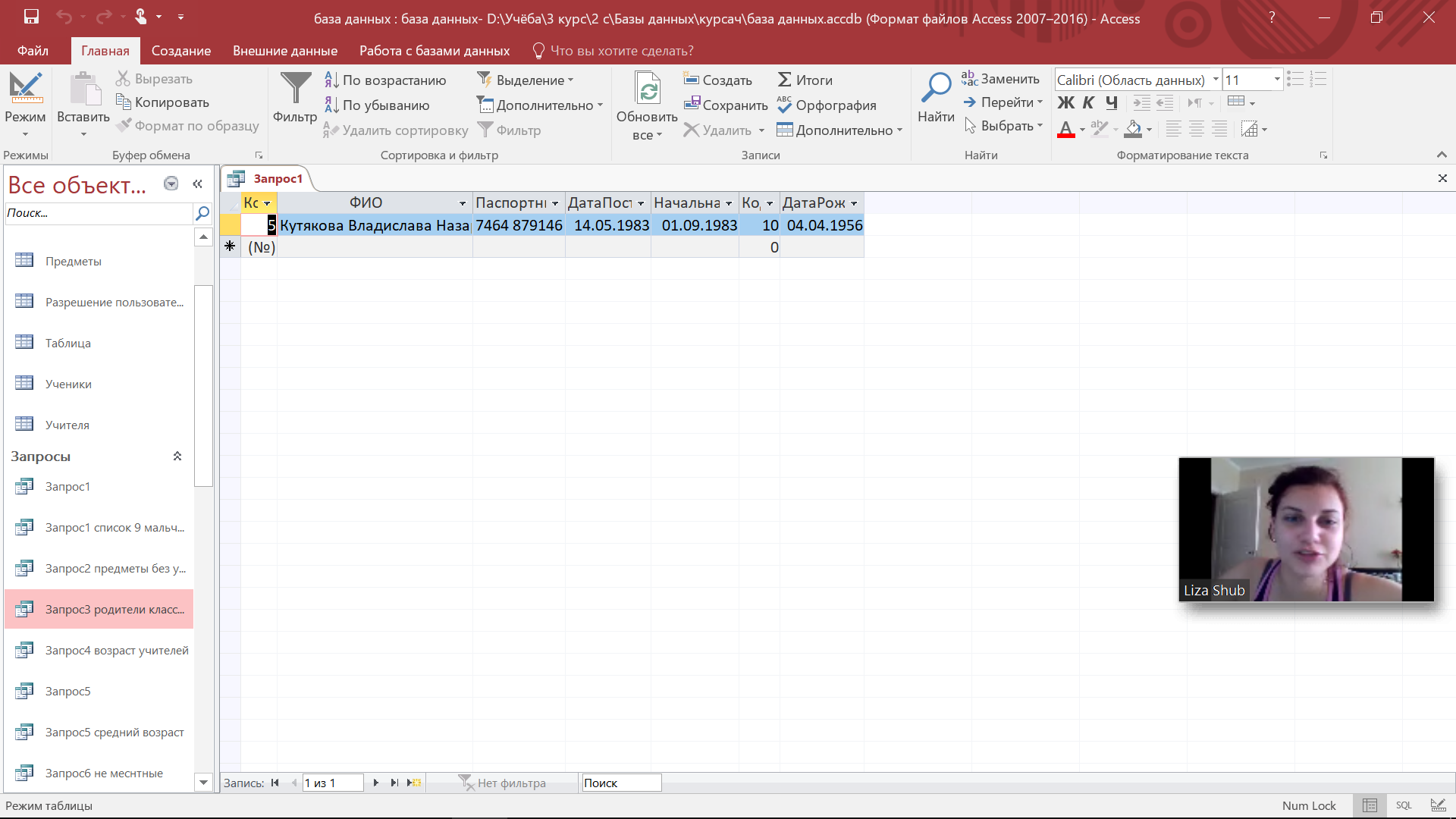

Рисунок 6 – Результат выполнения запроса

Запрос 2:

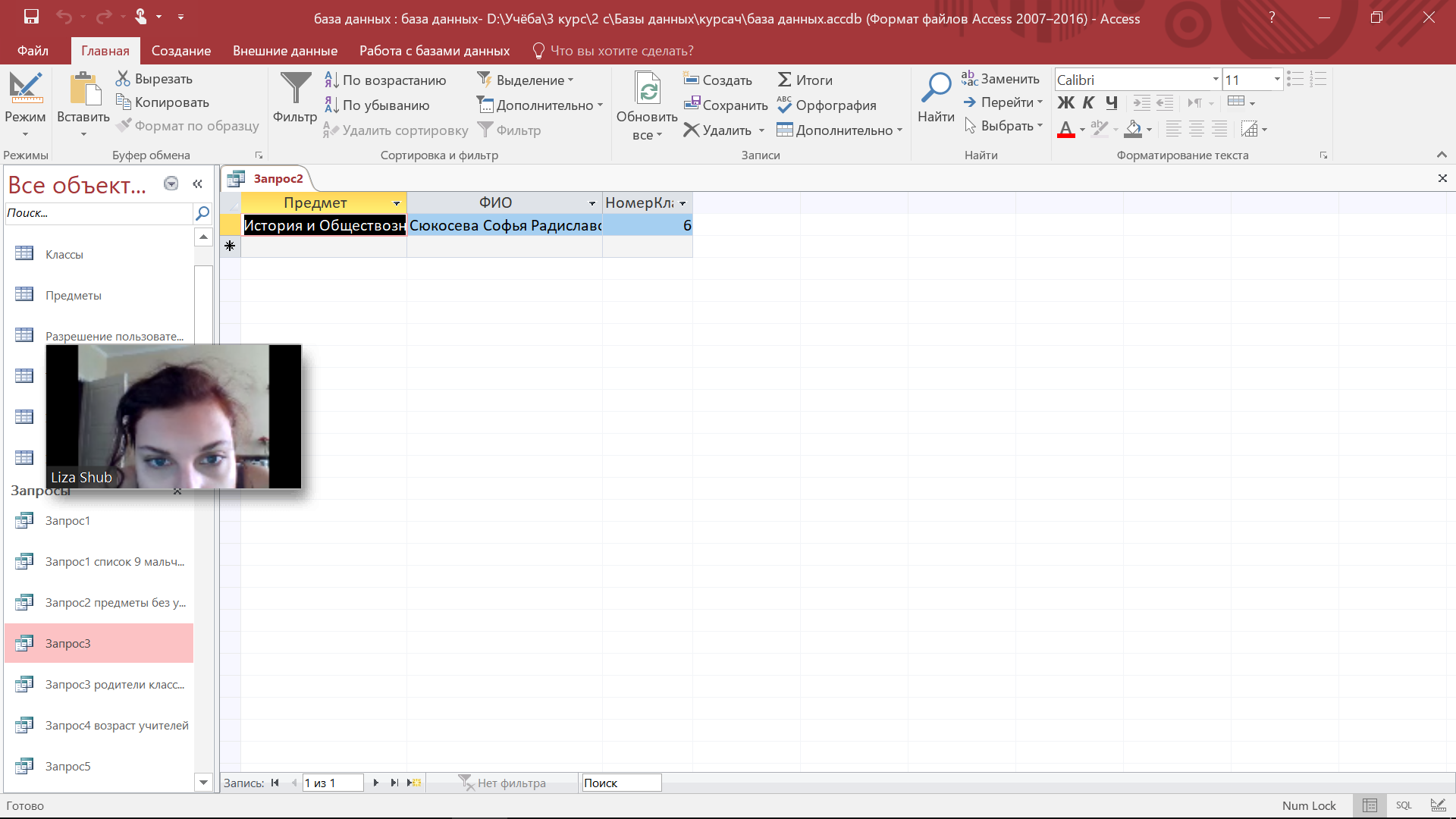

Преподаватель предмета Истории в 6 классе, результат продемонстрирован на рисунке 7.

Листинг программного кода:

SELECT Предметы.Предмет, Учителя.ФИО, Классы.НомерКласса FROM (Предметы INNER JOIN Учителя ON Предметы.Код = Учителя.КодПредмета) INNER JOIN Классы ON Учителя.Код = Классы.КодУчителя WHERE (((Предметы.Предмет) Like "История*") AND ((Классы.НомерКласса)=6));

Рисунок 7 – Результат выполнения запроса

Запрос 3:

Ф.И.О. классного руководителя в 8 классе, результат продемонстрирован на рисунке 8.

Листинг программного кода:

SELECT Учителя.ФИО, Классы.НомерКласса FROM Учителя INNER JOIN Классы ON Учителя.Код = Классы.КодУчителя WHERE (((Классы.НомерКласса)=8));

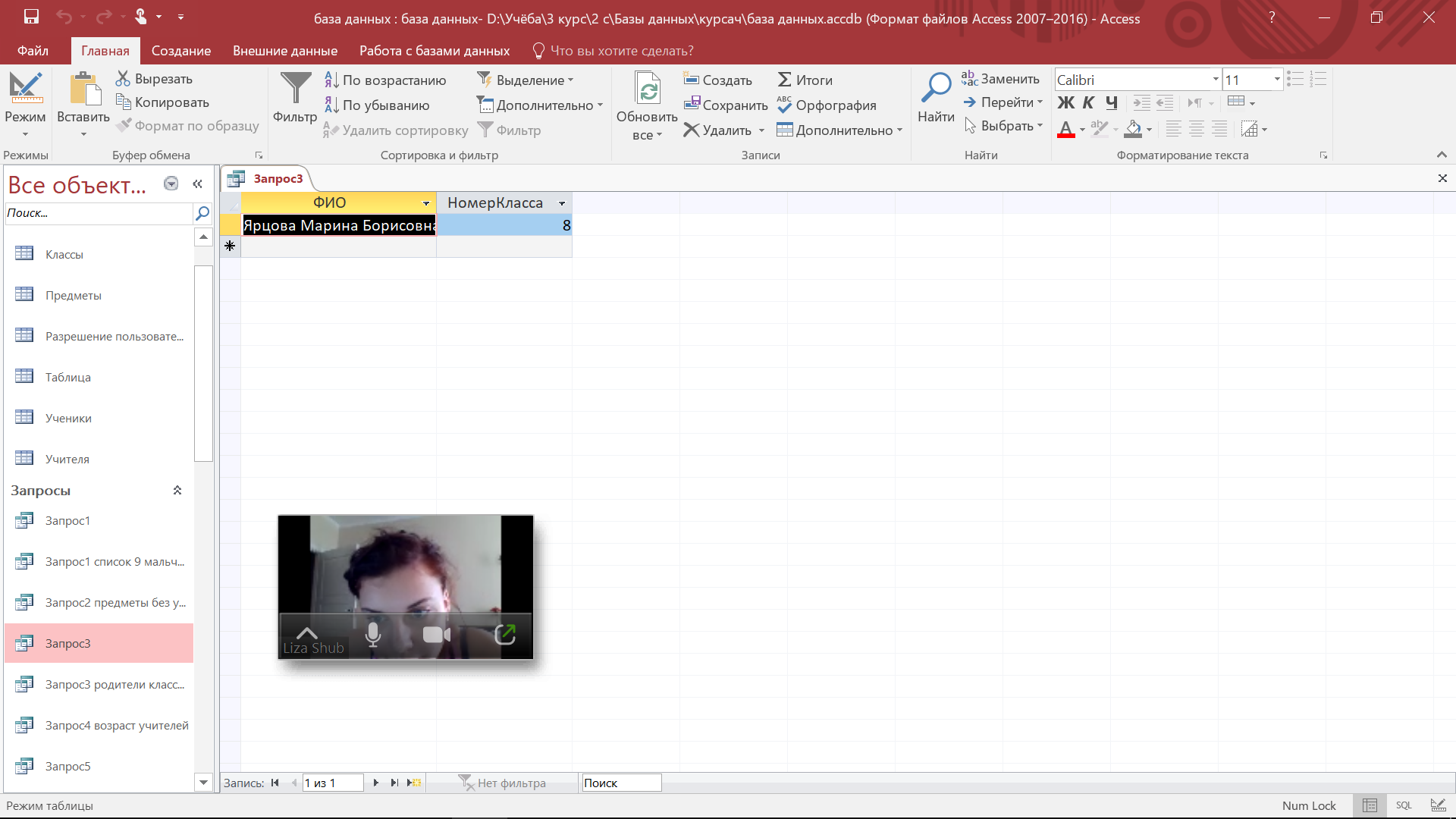

Рисунок 8 – Результат выполнения запроса

Запрос 4:

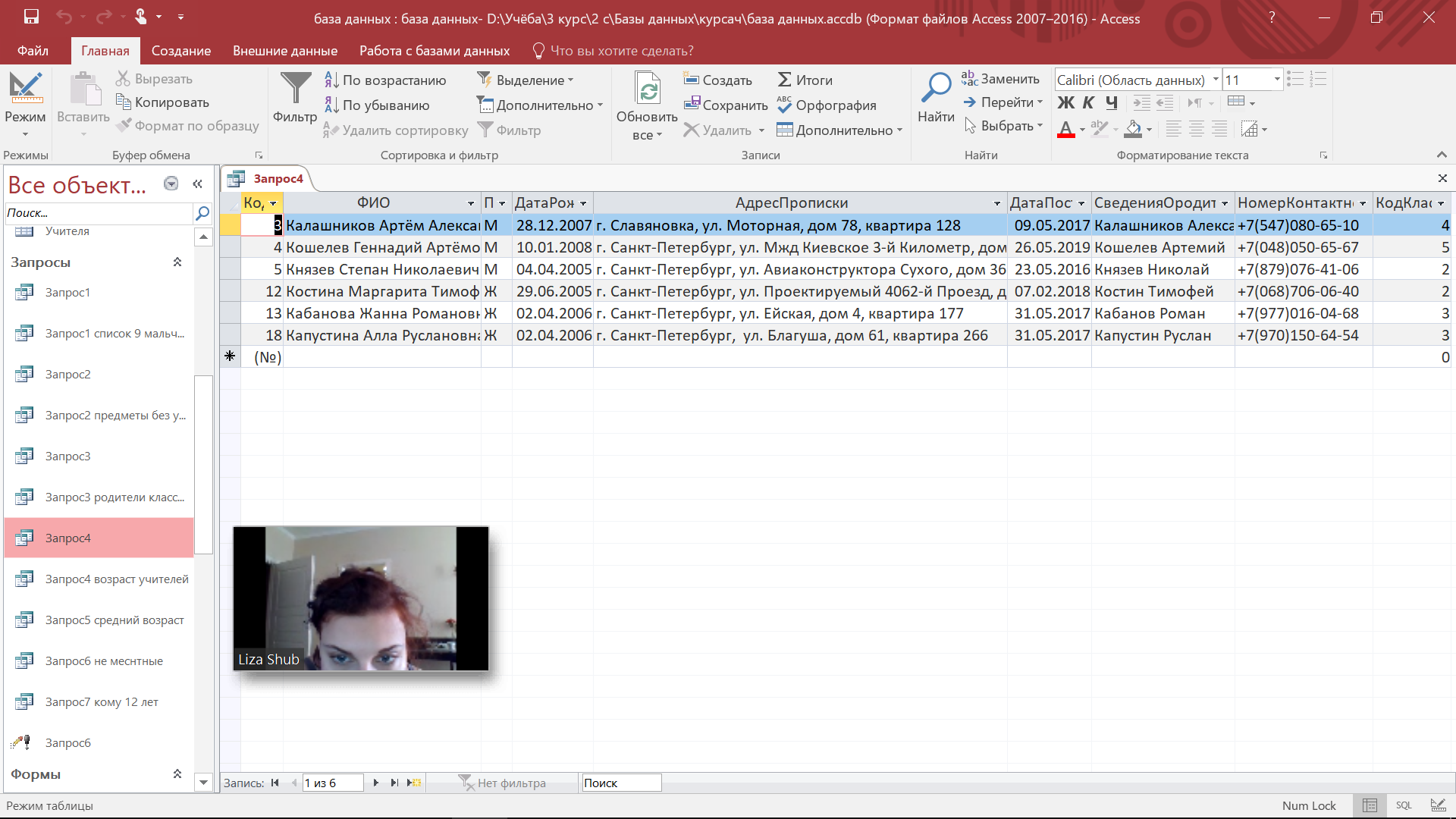

Выдача информация об ученике, чья фамилия начинается на букву К, результат продемонстрирован на рисунке 9.

Листинг программного кода:

SELECT Ученики.* FROM Ученики WHERE (((Ученики.ФИО) Like "К*"));

Рисунок 9 – Результат выполнения запроса

Запрос 5:

Состав 9 класса, результат продемонстрирован на рисунке 10.

Листинг программного кода:

SELECT Ученики.ФИО FROM Классы INNER JOIN Ученики ON Классы.Код = Ученики.КодКласса WHERE НомерКласса=9;

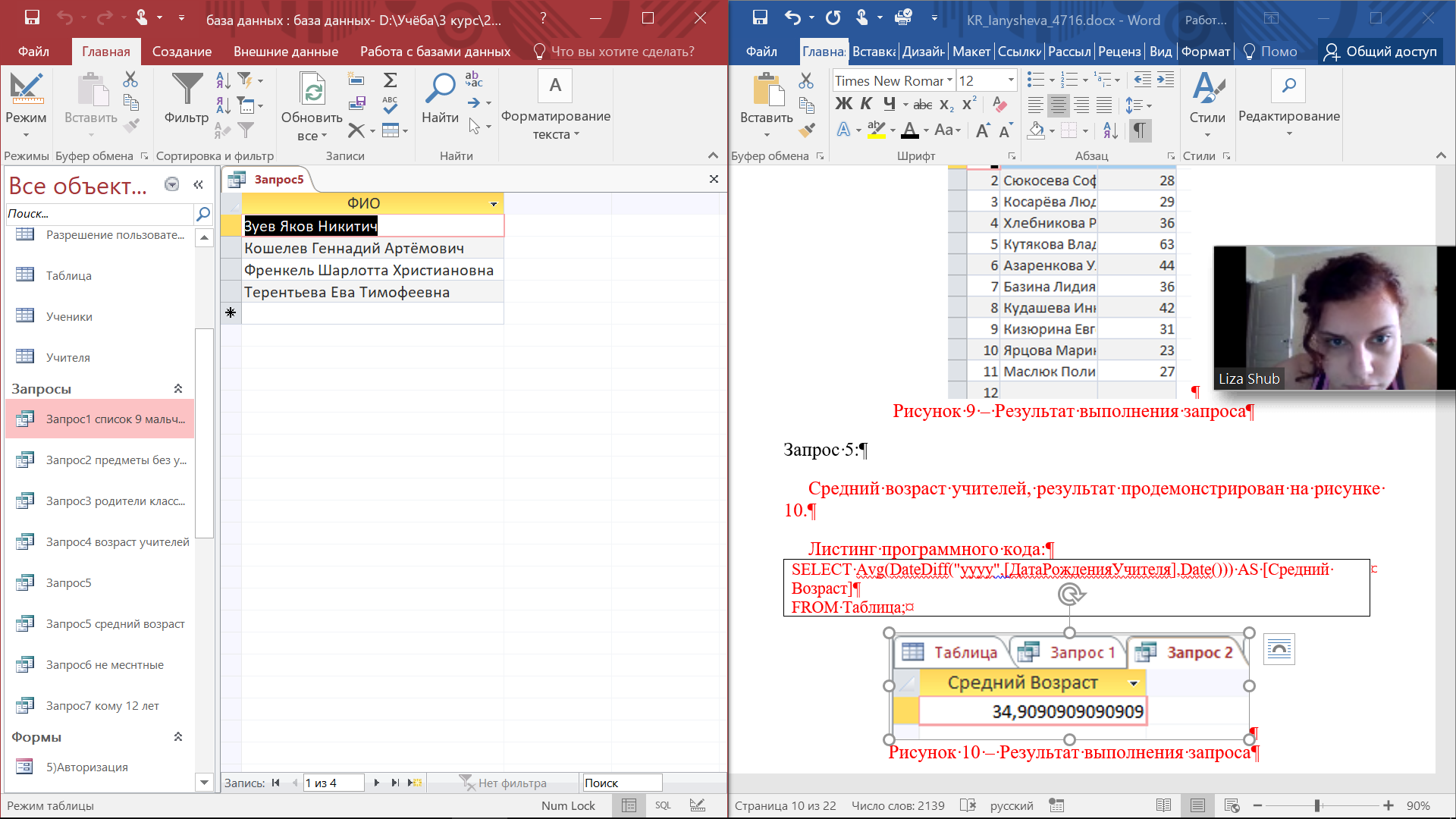

Рисунок 10 – Результат выполнения запроса

Запрос 6:

Перевод ученика в следующий класс (запрос на обновление), результат продемонстрирован на рисунке 11 и 12.

Листинг программного кода:

UPDATE Классы SET Классы.НомерКласса = [НомерКласса]+1;

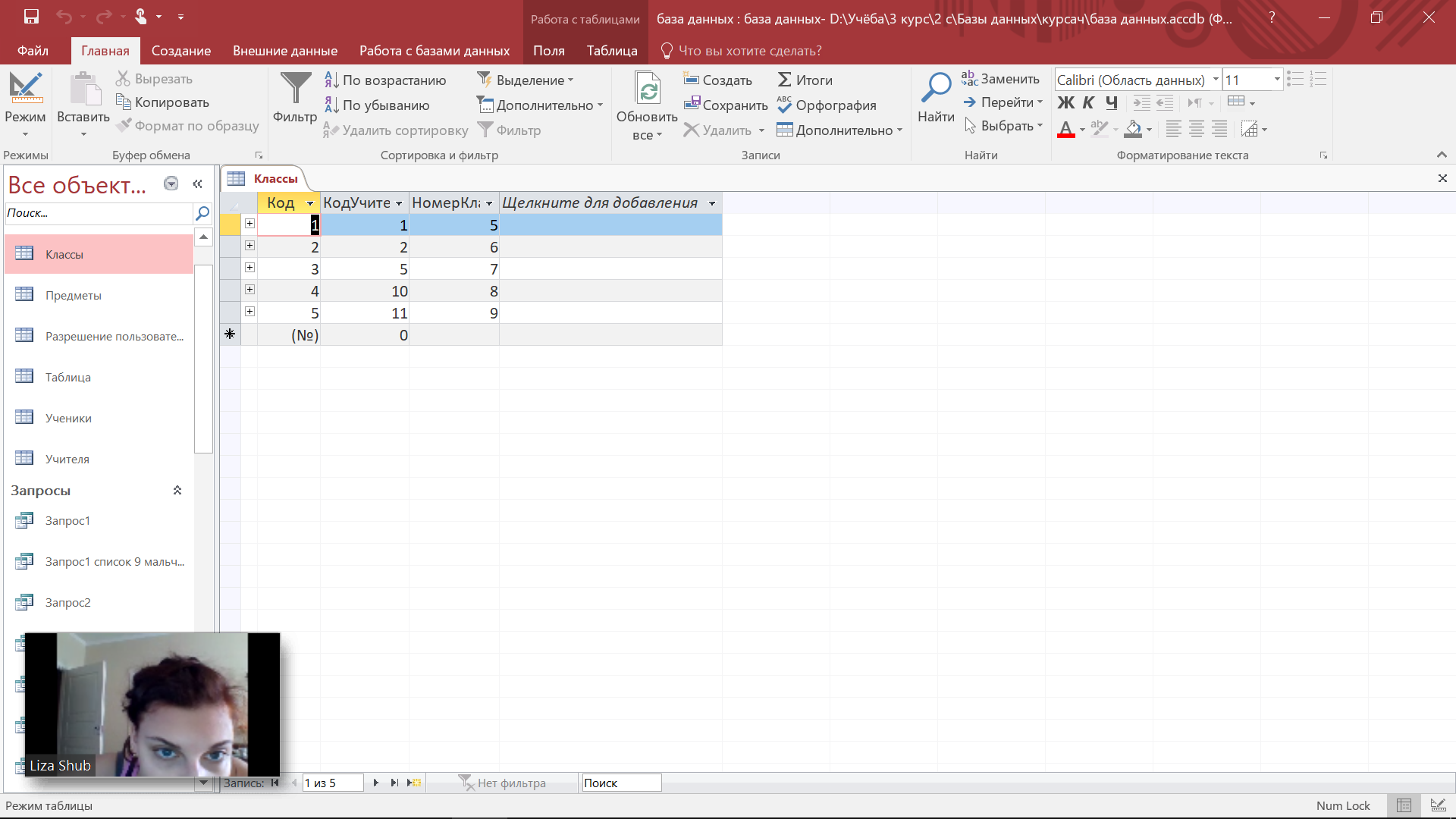

Рисунок 11 – Исходная таблица

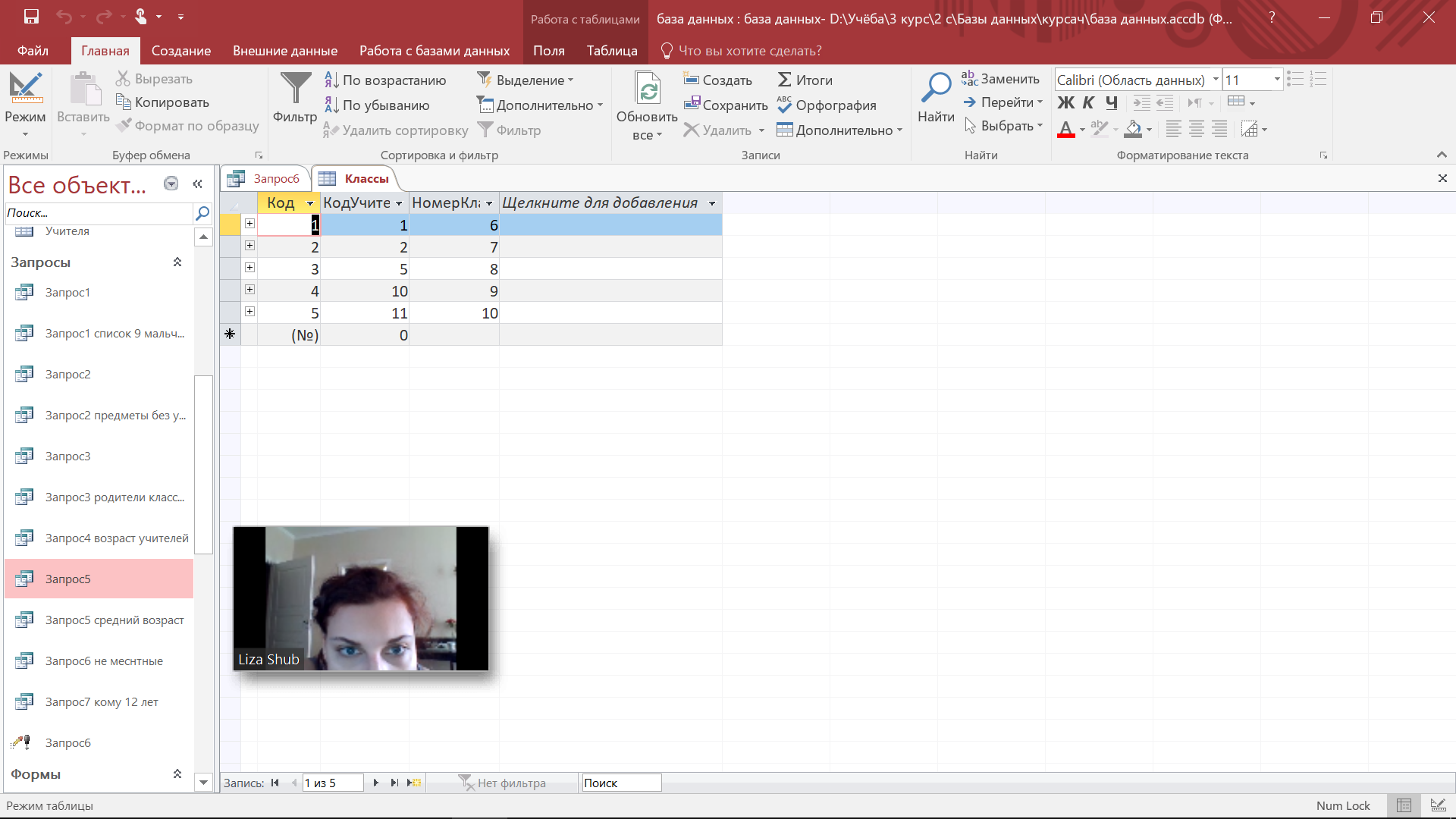

Рисунок 12 – Результат выполнения запроса

Запрос 7:

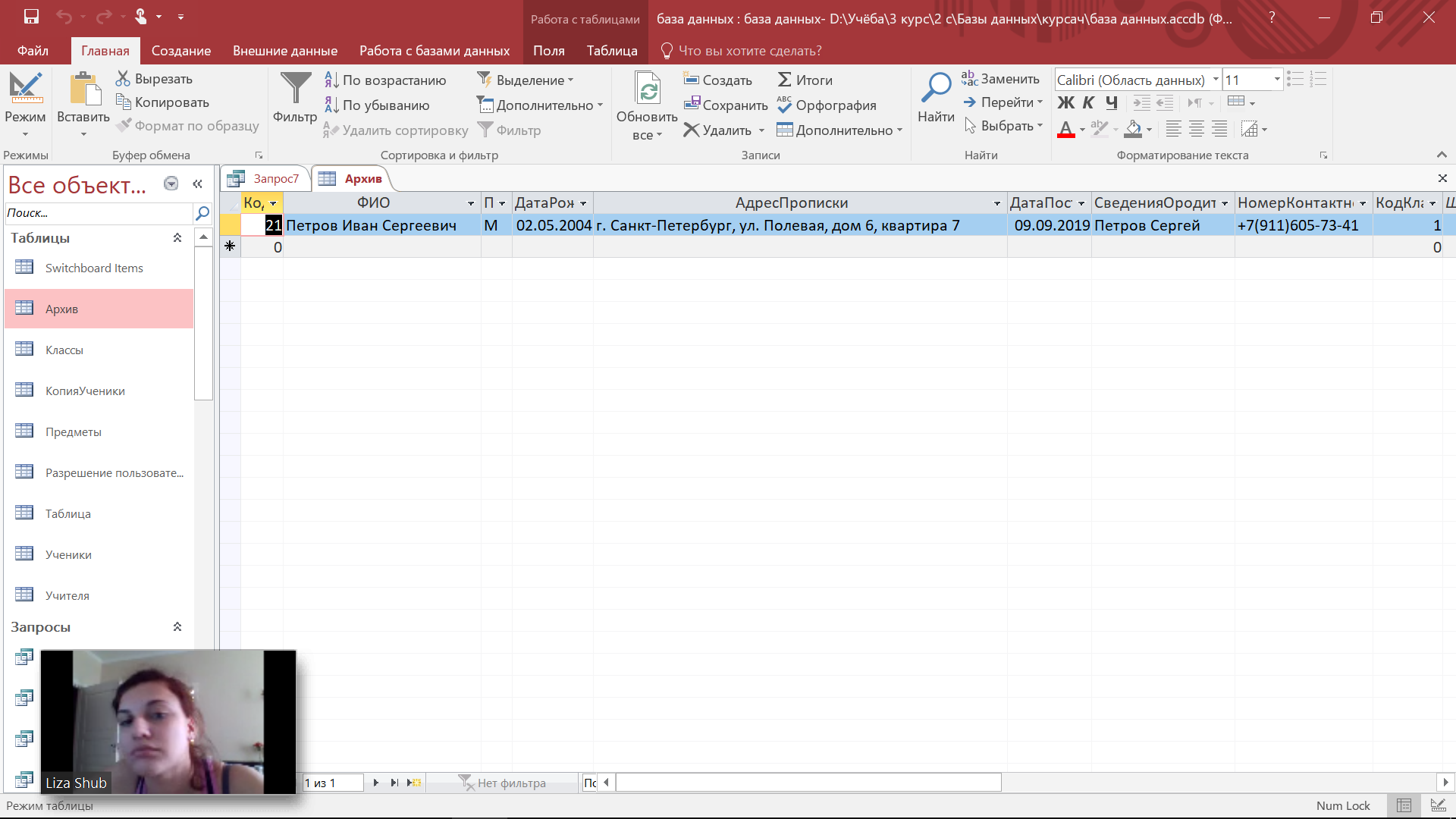

Формирование архива по окончании учеником школы (переводе в другую)., результат продемонстрирован на рисунке 13.

Листинг программного кода:

INSERT INTO Архив ( Код, ФИО, Пол, ДатаРождения, АдресПрописки, ДатаПоступленияВшколу, СведенияОродителях, НомерКонтактногоТелефона, КодКласса )

Рисунок 13 – Результат выполнения запроса
