1. Цель работы.
Построить основную кривую намагничивания, определить работу
перемагничивания и коэрцитивную силу.
2. Описание лабораторной установки.

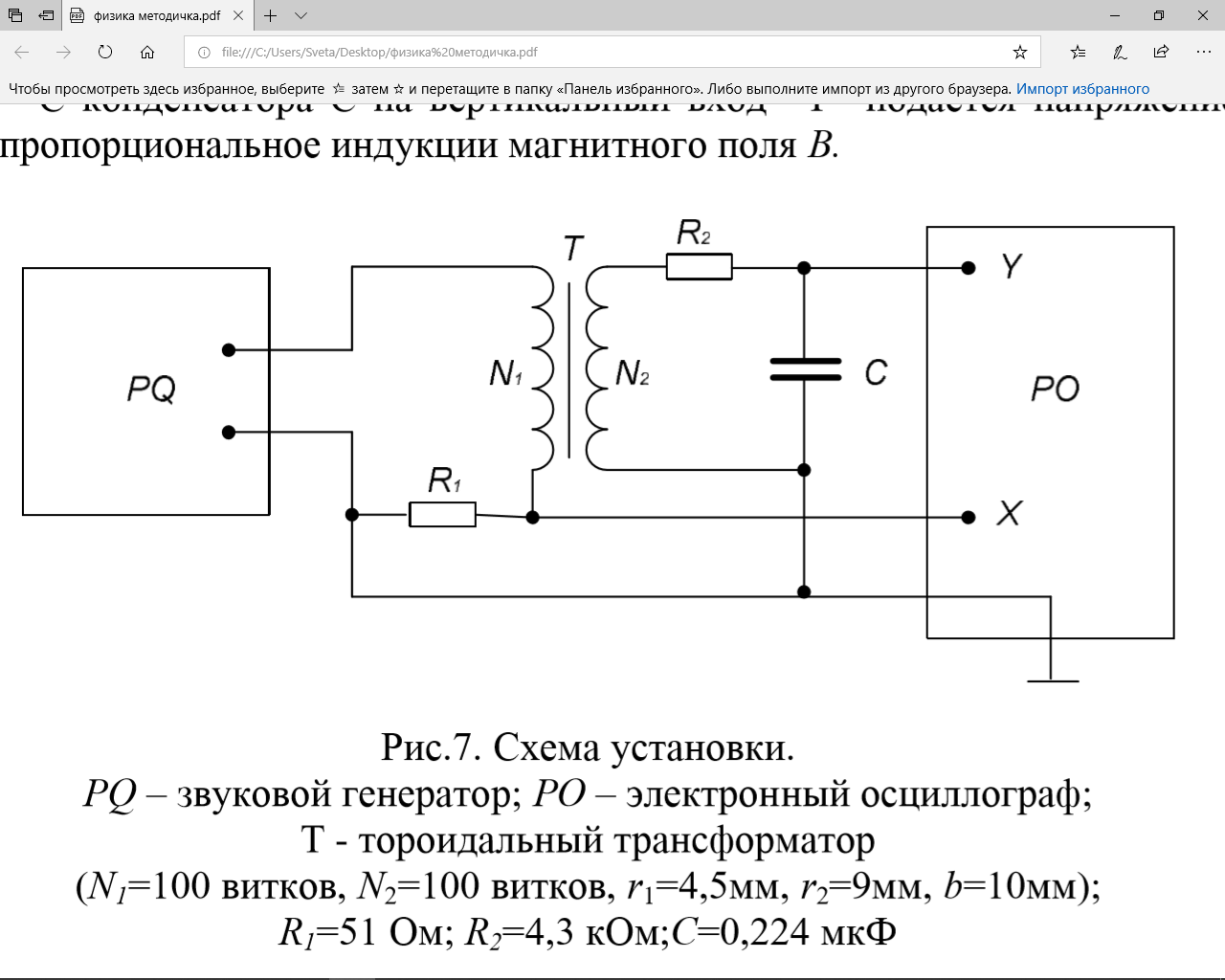

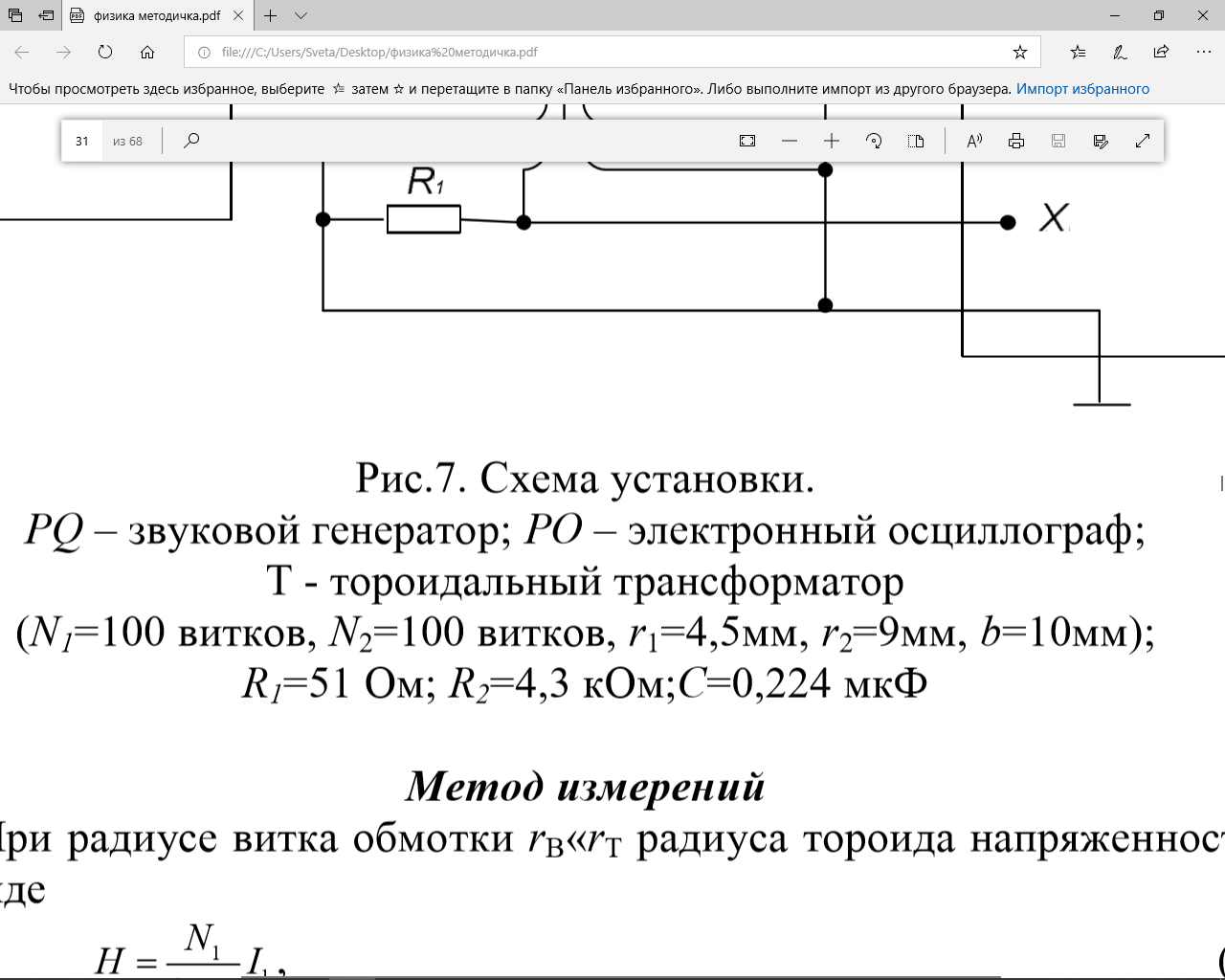

Рисунок 1. Схема лабораторной установки.
г де,

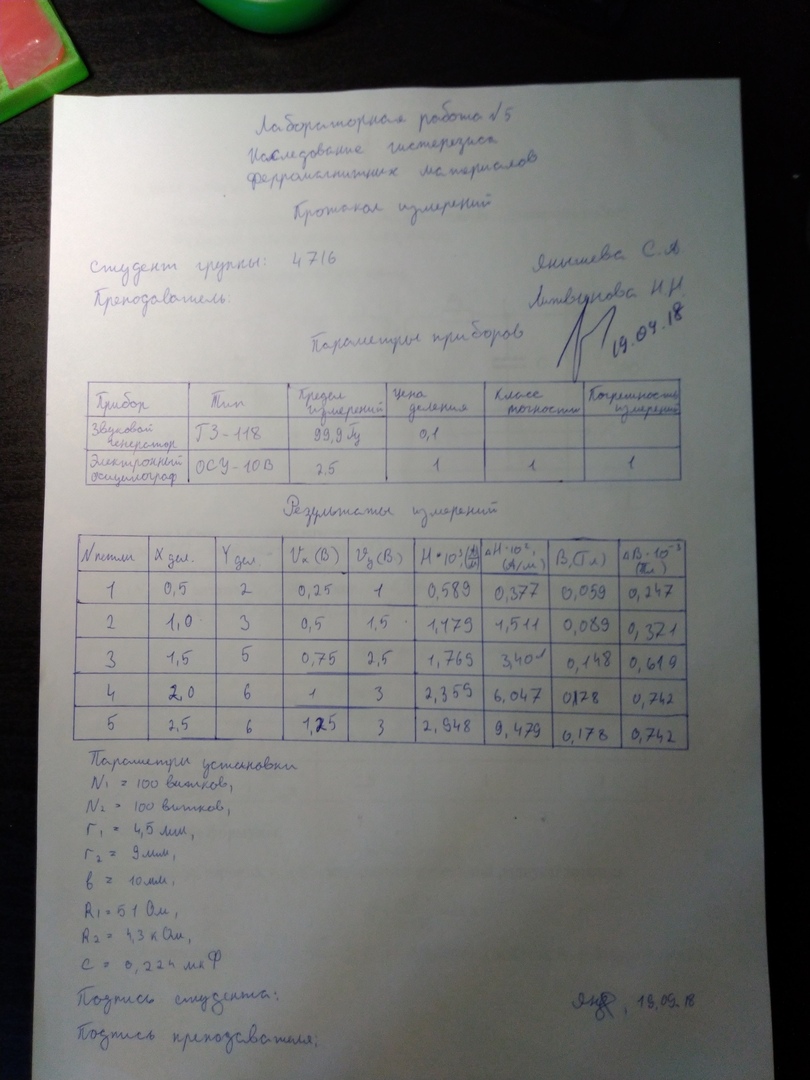

Параметры установки.
Таблица 2.1
Название прибора |
Тип |
Предел измерений |
Систематическая погрешность |
Класс точности |
Цена деления |
Звуковой генератор |
Г3-118 |
99,9 Гц |
- |
- |
0,1 |
Электронный осциллограф |
OCУ-10B |
2,5 |
1 |
1 |
1 |

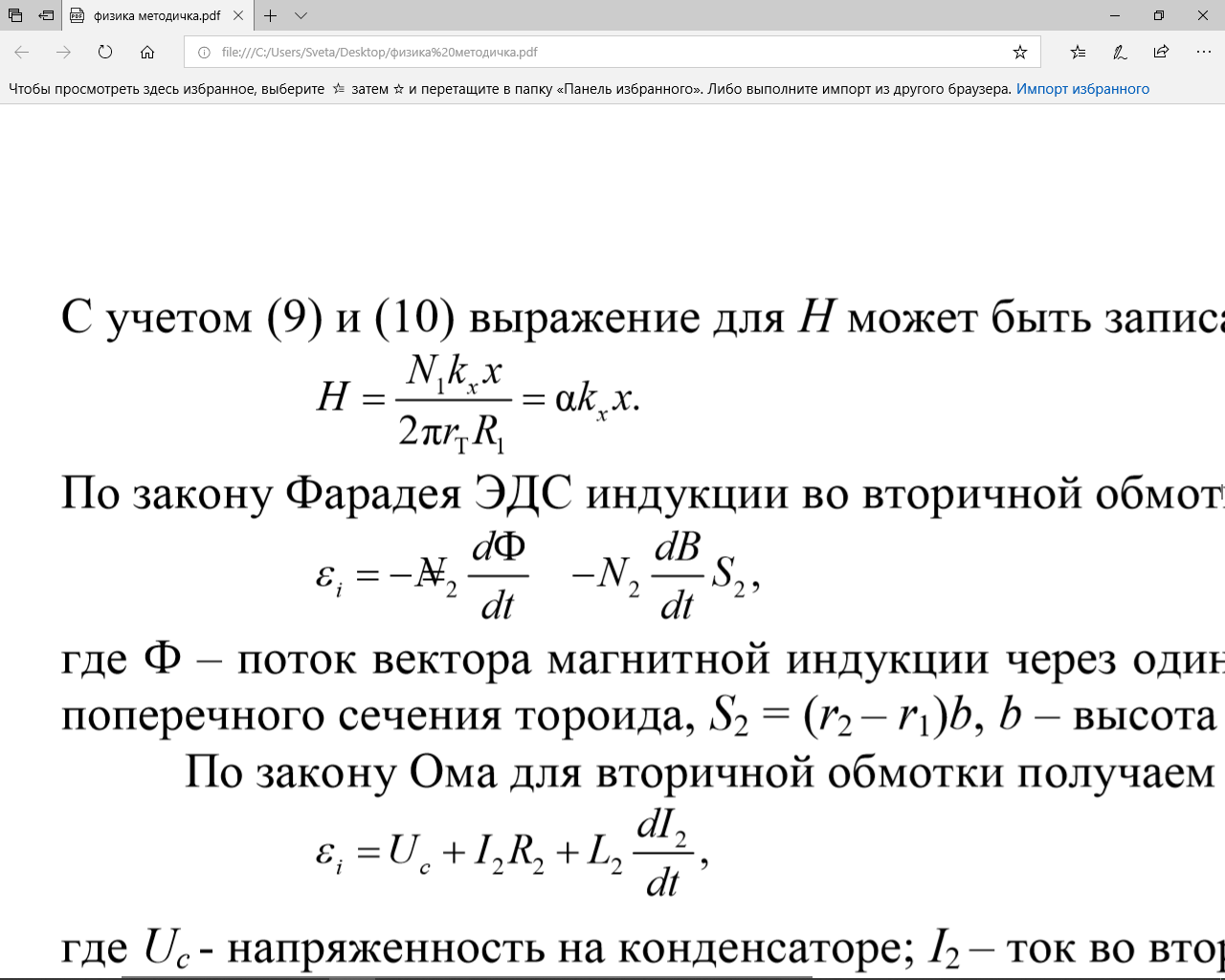

3. Рабочие формулы.
(1)

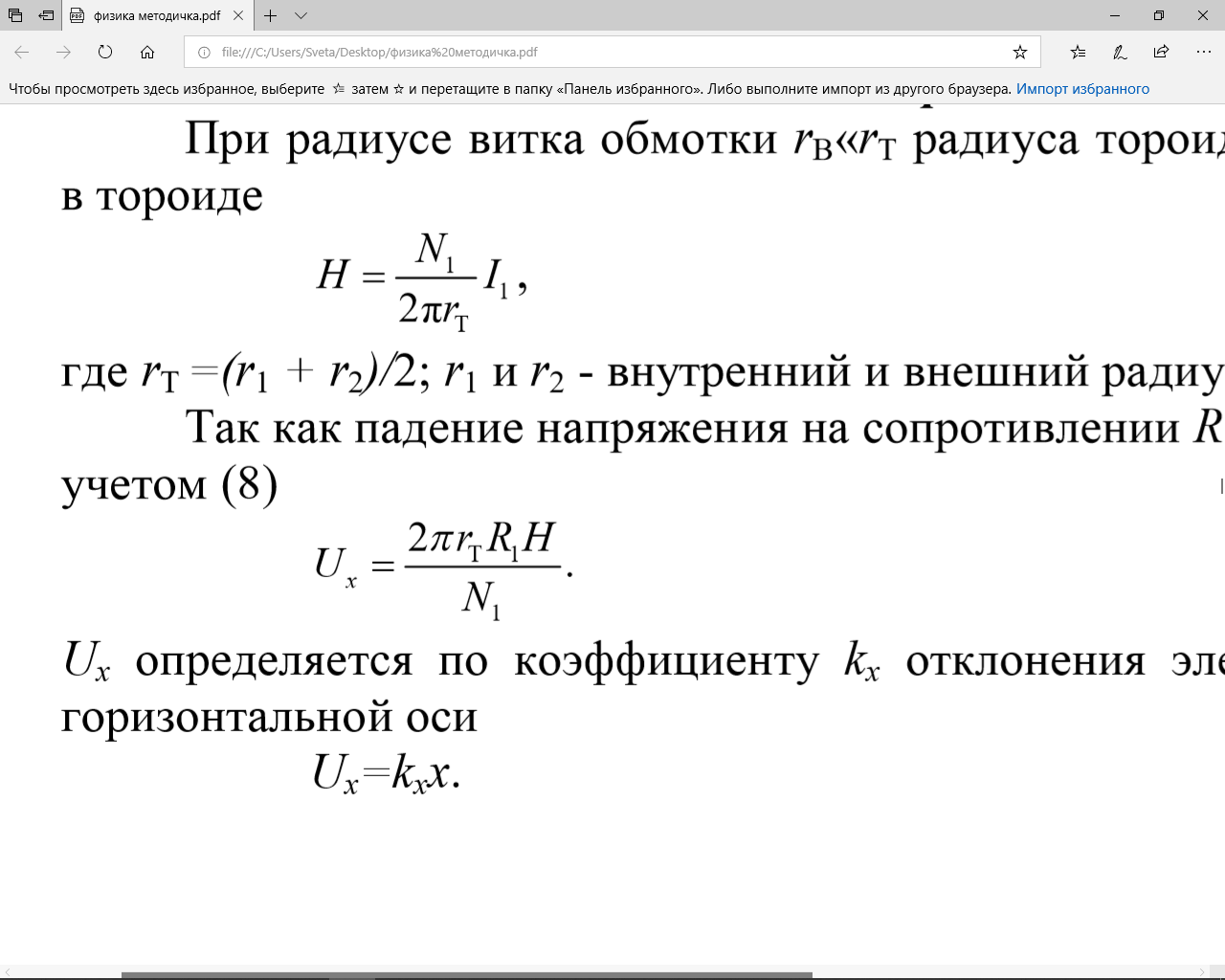

rт – радиус тороида, r1 и r2 – внутренний и внешний радиусы тороида.
(2)

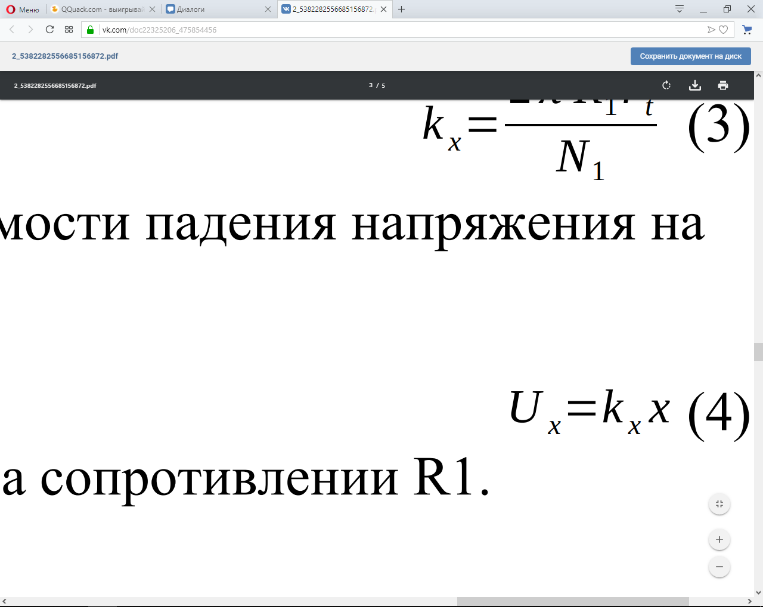

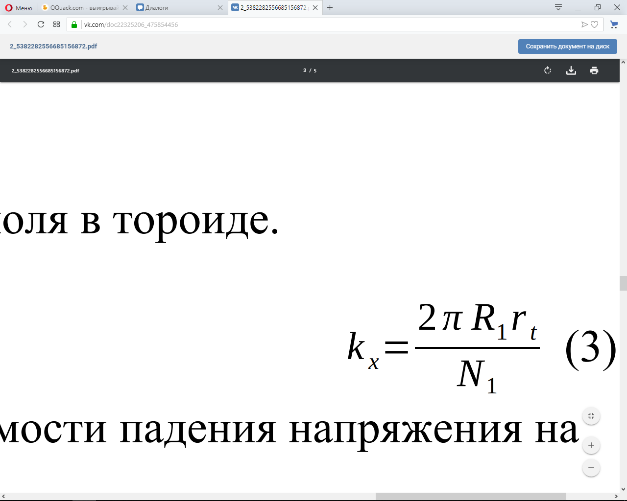

kx – отклонения электронного луча по горизонтальной оси, R1 – сопротивление.
(3)
(4)
Ux – напряжение на горизонтально отклоняющейся пластине.

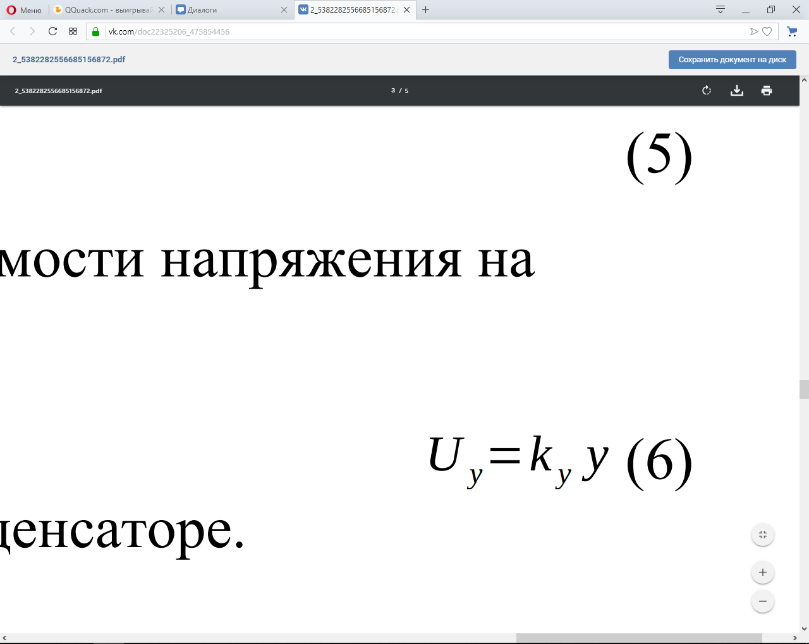

(5)
(6)
(7)
(8)
(9)
4. Результаты измерений и вычислений.

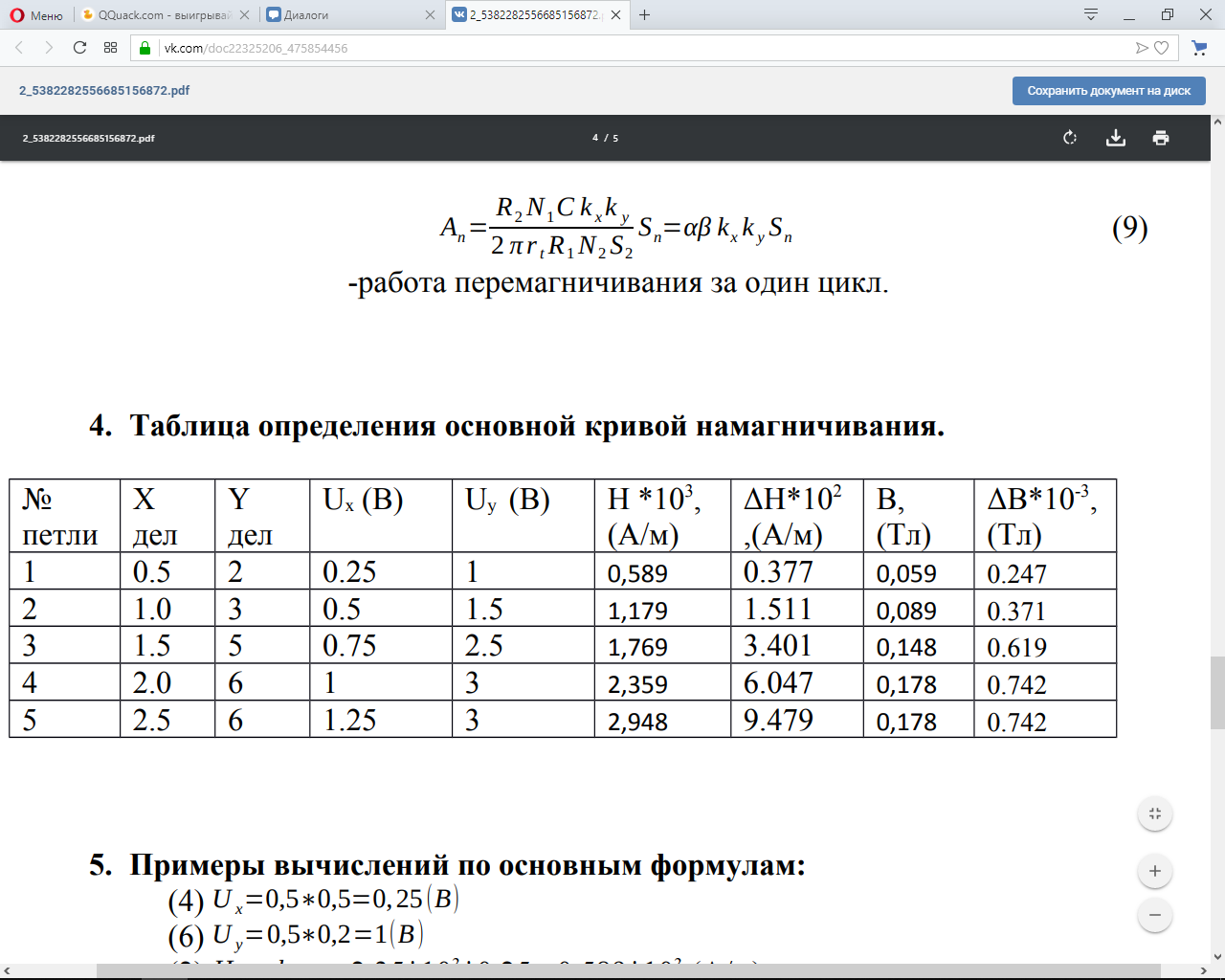

Таблица определения основной кривой намагничивания Таблица 4.1
5. Пример расчетов по рабочим формулам.
(1) rт = (9 + 4,5)\2 = 6,75 мм = 0,00675 м.
(2) Н = (100*0,0216*1,5)/(2*3,14*0,00675*51) = 1,49 А/м
(3) kx = (2*3,14*0,00675*51)/100 = 0,0216 В/м
(4) Ux = 0,5*0,5 = 0,25 В

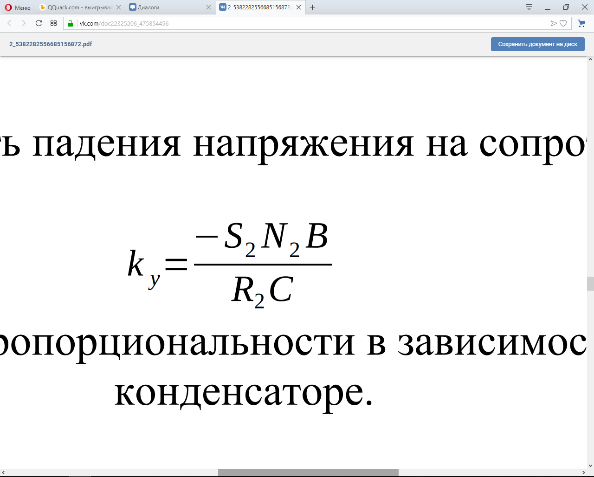

(5) ky = (-4,5*10-5*100*0,09)/(43*103*2,24*10-7) = 0,47 В/м
(6) Uy = 0,5*0,2 = 1 В
(7) В = (4300*2,24*10-7*0,47*0,9)/(100*4,5*10-5) = 0,09 Тл

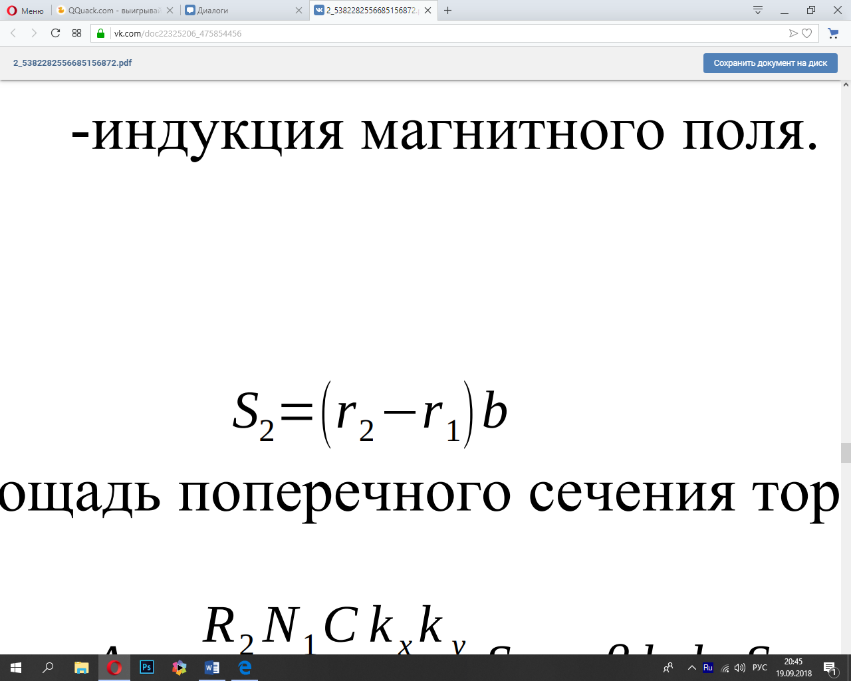

(8) S2 = (9-4,5)/10 = 0,45 мм2 = 4,5*10-5 м2

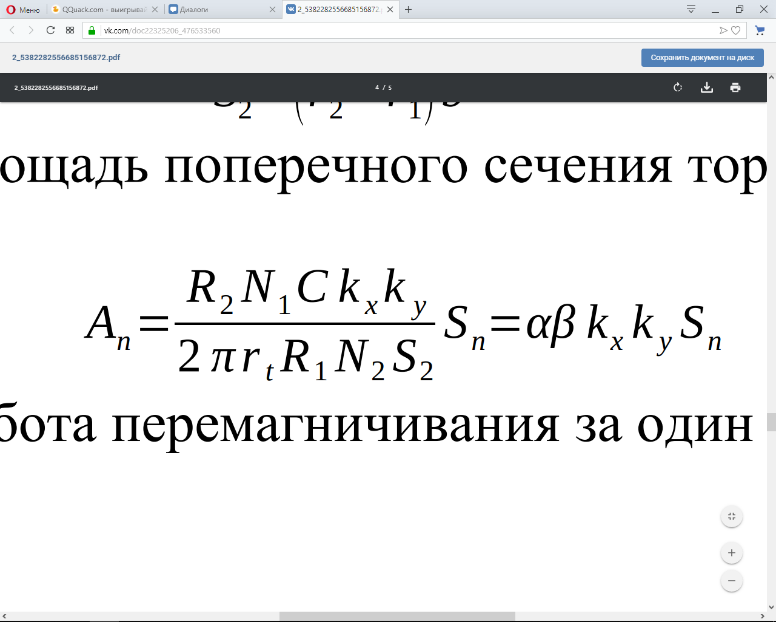

(9) An = (4,3*100*2,24*10-7*0,0216*0,47)/(2*3,14*0,00675*51*100*4,5*10-5) =
5,68*10-3Дж

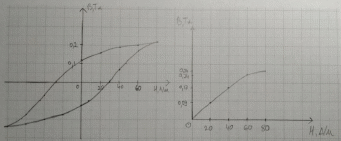

Рисунок
2. Петля гистерезиса.
Рисунок 3. Зависимость направленности
от
магнитной
индукции.
6. Вычисление погрешностей.
Систематические погрешности.
Определяются приборными погрешностями коэффициентов
отклонения электронного луча kx, ky:
∆ H=∆kx∗H
∆ В=∆kx∗В
Выводы
Построила основную кривую намагничивания, определила работу
перемагничивания и коэрцитивную силу.
Результаты:
|
Напряжённость магнитного поля |
Индукция магнитного поля |
Опыт 1 |
(0,589*103 ± 0.038*103) А/м |
(0,059± 0.2*10-3) Тл |
Опыт 2 |
(1,179*103 ± 0.151*103) А/м |
(0,089± 0.4*10-3) Тл |
Опыт 3 |
(1,769*103 ± 0.340*103) А/м |
(0,148± 0.6*10-3) Тл |
Опыт 4 |
(2,359*103 ± 0.605*103) А/м |
(0,178± 0.7*10-3) Тл |
Опыт 5 |
(2,948*103 ± 0.948*103) А/м |
(0,178± 0.7*10-3) Тл |
