Применение лихтерной ТТС позволяет реализовать ряд ее преимуществ:

– выполнение перевалочных операций без участия портовой техники и складских работ, что особенно важно для регионов со слабо развитым портовым хозяйством;

–широкая возможность для рассредоточения погрузочно-разгрузочных операций по пунктам погрузки и выгрузки лихтеров, благодаря их малой грузоподъемности;

–возможность упрощения перевозочной документации и взаиморасчетов участников перевозочного процесса в связи с применением укрупненных грузовых мест;

–достижение более интенсивного использования по ходовому времени наиболее дорогостоящего элемента системы – лихтеровоза за счет ускорения обработки его в конечных пунктах.

Наряду с отмеченными преимуществами, следует обратить внимание и на недостатки, присущие лихтеровозной ТТС, и в частности:

– неполное использование грузоподъемности лихтеровоза (примерно 70%

за счет собственного веса лихтеров;

–повышенные капитальные вложения на строительство комплекса технических средств системы – лихтеровоза, лихтеров, фидерных лихтеровозов, рейдового хозяйства и др.;

–малая грузоподъемность лихтеров по сравнению с речными судами,

используемыми на тех же участках внутренних водных путей;

–низкие судоходные и маневренные характеристики лихтеров ЛЭШ и составов из них, что снижает почти в 2 раза скорость их продвижения по сравнению с традиционными речными судами и составами;

–необходимость создания акватории для выполнения операций по подъему и спуску лихтеров.

Конспект лекцій «Організація вантажних перевезень» О. Д. Вишневська, Д. О. Вишневський

122

БАРЖЕ-БУКСИРНАЯ ТРАНСПОРТНО-ТЕХНОЛОГИЧЕСКАЯ

СИСТЕМА

Барже-буксирная ТТС (ББС) - система, разработанная и внедренная благодаря достижениям в развитии судостроительной техники. Основной конструктивной особенностью этой системы является соединение буксира-

толкача с баржей с помощью специального автоматизированного устройства с электрогидравлическим приводом.

Такое составное судно из буксира-толкача и двух-трех барж позволяет уменьшать на 10-15% транспортные издержки при перевозках массовых грузов

(леса, угля, руды, строительных материалов, удобрений и т. д.). Наибольшая эффективность достигается в случае, когда один буксир обслуживает две баржи. ББС надежно работает при высоте волны до 6 м. При большой волне буксир отсоединяется от баржи и переходит на обычную буксировку.

Барже-буксирный состав. Буксир-толкач проекта 81, баржа проекта 82

Конспект лекцій «Організація вантажних перевезень» О. Д. Вишневська, Д. О. Вишневський

123

Сам по себе толкаемый состав не является новой технологией. Но этот способ судоходства хорошо освоен на внутреннем водном транспорте, а что касается морских условий, то из-за сложного ветро-волнового режима возникают большие трудности в деле создания надежного соединения толкача с баржей. Решение этого вопроса по сути представляет собой внедрение новой технологии перевозок.

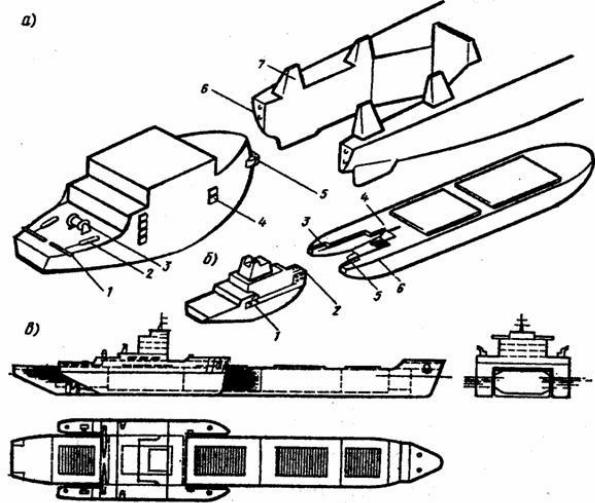

Рисунок - Типы соединений барже-буксирных составов:
