21

EXPLODE

- команда позволяет расчленить блоки, размеры,



полилинии на составляющие примитивы.

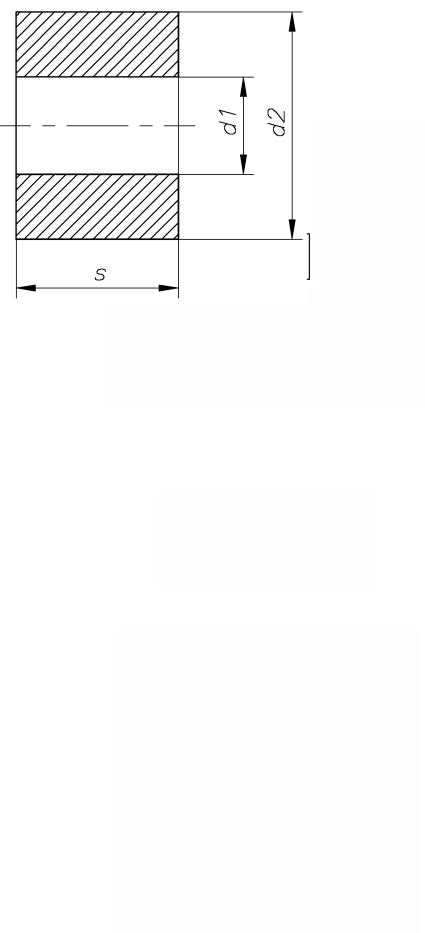

Задание:

1. Создать блок и записать его в файл на диске.

2.Вставить блок (Задание 1) из одного файла чертежа в другой, повернув на 90 градусов.

3.Задать атрибуты блока, его параметры и способ вызова при вставке блока.

4.Вставить блок в чертеж с увеличением масштаба по оси Х в два раза. Отредактировать атрибуты блока с помощью диалогового окна.

22

5. Вставить блок в чертеж прямоугольным массивом (4,4).

Вопросы:

1.Как задать блок с атрибутами?

2.Как изменить масштаб блока при вставке в чертеж? Как повернуть блок относительно базовой точки на заданный угол?

3.Как отредактировать атрибуты блока?

4.Как записать информацию о блоках в текстовый файл?

9.Получение твердой копии

Для получения твердой копии чертежа необходимо правильно задать устройство вывода (принтеры и плоттеры). Можно хранить множество конфигураций для одного устройства. Конфигурация плоттера содержит следующую информацию имя драйвера устройства, имя модели устройства, идентификатор порта к которому присоединяется устройство, размер листа бумаги, ориентацию, масштабный коэффициент, параметры пера, оптимизацию, начальную точку вычерчивания и поворот.

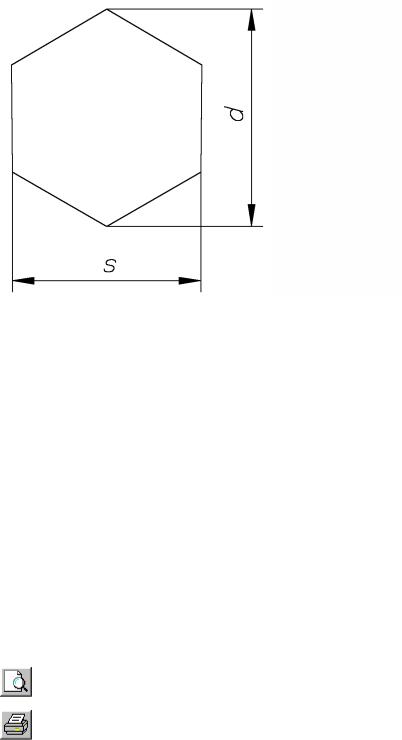

Команды:

PREVIEW

- предварительный просмотр чертежа перед выводом



на бумагу;

PRINT

- вывод чертежа на бумагу.

Задание:

1.Описать текущую настройку устройства.

2.Задать для линий синего цвета следующие режимы работы плоттера: перо 3, тип линии - сплошная основная, скорость пера - 75% от максимальной.

3.Задать User - формат рисунка размером 300 на 150 мм.

4.Сравнить размеры *.dwg,*.prn и *.plt файлов Вашего рисунка.

23

5. Получить твердую копию Вашего рисунка на принтере.

Вопросы:

1.Как задать область выводимого рисунка?

2.Как изменить режимы вывода рисунка?

3.Как создать плоттерный файл. Его назначение?

4.Назначение опции Fit.

5.Как прервать вывод рисунка?

10.Основные команды AutoCADа

Название

Меню

Кн.



Назначение





1.

ARC

DRAW



Вычерчивает дугу

любого



размера





























2.

AREA

TOOLS\INQUIRY



Находит

площадь

много-



угольника и периметра.















ARRAY





Делает

множество

копий







выбранных

объектов

в

пря-

3.

POLAR

MODIFY





моугольной или круглой об-







RECTANGLE





ласти.













































TOOLS\



Управляет

отображением

4.

BLIPS



маркерных меток для выбора

DRAWING AIDS



точек.









































BLOCK





Формирует сложный

объ-

5.

DRAW



ект из группы

графических

MAKE BLOCK



примитивов.





























BREAK

MODIFY



Стирает часть объекта или

6.



разделяет его на два.

















CHAMFER

MODIFY



Создает фаску на пересече-

7.



нии двух линий.





















CIRCLE

DRAW



Вычерчивает

окружность

8.



любого размера.























COLOR

FORMAT



Устанавливает

цвет

для

9.



вычерчиваемых объектов.















10.

COPY

MODIFY



Вычерчивает

копию

вы-



бранных объектов

























Меню в котором собраны

11.

DIMENSION

DIMENSION



команды простановки разме-









ров.











24



DIST

TOOLS\INQUIRY



Находит расстояние между

12.



двумя точками.























Размещает метки вдоль вы-



DIVIDE

MODIFY



бранного объекта, разделяя

13.



его на указанное число рав-









ных частей.























Вычерчивает круги с за-

14.

DONUT

DRAW



данными внешними и внут-



ренними диаметрами.

























DTEXT

DRAW



Динамично



вычерчивает

15.



символы текста.





















Вычерчивает эллипсы, ис-

16.

ELLIPSE

DRAW



пользуя любую

из несколь-



ких спецификаций.





















ERASE

MODIFY



Стирает графические при-

17.



митивы с чертежа.













EXPLODE

MODIFY



Разбивает блок или поли-

18.



линию на составные части.



















Удлиняет линию, дугу или

19.

EXTEND

MODIFY



полинию для

соединения с



другим объектом.



























Управляет автоматической









заштриховкой тел, трасс и

20.

FILL





толстых ломаных линий на





экране и при выводе на гра-

















фопостроитель.

























Осуществляет

построение



FILLET

MODIFY



плавной дуги заданного ра-

21.



диуса между двумя линиями,









дугами или окружностями.















TOOLS\



Отображает на экране то-

22.

GRID



чечную сетку



с соответст-

DRAWING AIDS



вующей разрядкой.



















23.

HATCH

DRAW



Выполняет

вычерчивание















25









косой штриховки и ретуши-









ровку узоров.



















ID

TOOLS\INQUIRY



Отображает

координаты

24.



указанной точки.















INSERT





Вставляет копию первона-

25.

INSERT



чально вычерченного объек-

BLOCK



та в текущий чертеж.





























Выбирает плоскость изо-



ISOMETRIC

TOOLS\



метрической сетки в качестве

26.



"текущей"

плоскости для

DRAWING AIDS









изометрического чертежа.



























Создает названные уровни

27.

LAYER

FORMAT



чертежей и назначает цвет и



тип линии этим уровням.





















LIMITS

FORMAT



Изменяет границы чертежа

28.



и контролирует эти границы.















LINE

DRAW



Вычерчивает

прямые ли-

29.



нии любой длины.

























Определяет

типы

линий









(последовательности

чере-









дующихся сегментов линий и

30.

LINETYPE

FORMAT



пробелов),

загружает их из



библиотек

и

устанавливает

















тип линии для вычерчивае-









мых объектов.























Выдает информацию из ба-

31.

LIST

TOOLS\INQUIRY



зы данных

для выбранных



объектов.









































Определяет

коэффициент



LTSCALE

FORMAT\



масштабирования,

который

32.



используется для всех типов

LINETYPE









линий чертежа.































MINSERT





Вставляет копии

блока в

33.





прямоугольный массив.

















26









Отображает



указанные

34.

MIRROR

MODIFY



графические

примитивы

от-



носительно

оси,

заданной

















пользователем.









MOVE

MODIFY



Перемещает



указанные

35.



примитивы в другое место.





















Строит совокупность

па-

36.

MLINE

DRAW



раллельных линий (не более









16) ломанных линий.





OFFSET

MODIFY



Позволяет

создавать

по-

37.



добные кривые и фигуры.























Ограничивает

вычерчива-





TOOLS\



ние по команде "LINE" так,

38.

ORTHO



что вводиться могут только

DRAWING AIDS



линии, выравненные с теку-















щей экранной сеткой.





















Дает возможность привя-









зывать точки к существую-

39.

OSNAP

****



щим уже точкам на объектах



в соответствии с их геомет-

















рическими

характеристика-









ми.











PAN

VIEW



Перемещает окно на экра-

40.



не.



























Команда редактирования по-

41.

PEDIT

MODIFY



лилиний. С помощью данной



команды можно производить

















обводку чертежа.















Вычерчивает



связанные



PLINE

DRAW



между собой сегменты линий

42.



и дуг с задаваемой толщи-









ной.

























POINT

DRAW



Вычерчивает



единичные

43.



точки.





























Вычерчивает

правильные

44.

POLIGON

DRAW



многоугольники

с

заданным



количеством сторон.































27

45.

PROPERTIES

MODIFY



Позволяет изменить свойства



объектов.

























Удаляет с чертежа неис-



PURGE

FILE



пользованные

блоки, типы

46.



текстовых шрифтов, уровни









или типы линий.















REDRAW

VIEW



Обновляет изображение на

47.



экране.





























Повторить

ране

отменен-

48.

REDO

EDIT



ное

действие

командой









UNDO.







49.

REGEN

VIEW



Восстанавливает

весь чер-



теж.























ROTATE

MODIFY



Поворачивает существую-

50.



щие объекты.



















SCALE

MODIFY



Изменяет размер

сущест-

51.



вующих объектов.













52.

SNAP

TOOLS\



Координатная привязка к

DRAWING AIDS



узлам невидимой сетки.









SKETCH

DRAW



Позволяет выполнять эски-

53.



зы от руки.















54.

SPLINE

DRAW



Построение сплайн кривой.



















Отображает на экране ста-

55.

STATUS





тистические данные о суще-





ствующем чертеже.

































Создает

поименованные









шрифты текста с выбранны-









ми пользователем

комбина-

56.

TEXT STYLE

FORMAT



циями

шрифта, зеркального



отражения, наклона и гори-

















зонтального

масштабирова-









ния.

























Стирает части выбранных

57.

TRIM

MODIFY



примитивов, которые пересе-



кают заданную границу.



















58.

UNDO

EDIT



Отменяет результат коман-

















28









ды.



















Выбирает координатные и

59.

UNITS

FORMAT



угловые форматы изображе-



ния на экране и точность.



























Увеличивает или уменьша-

60.

ZOOM

VIEW



ет масштаб изображения чер-



тежа на экране.



















Список рекомендуемый литературы

1.Романычева Э.Т. и др. AutoCAD 14. Русская и англоязычная версии.

М.: ДМК, 1998 – 512 с.

2.Полищук В.В., Полищук А.В. AutoCAD 2000. Практическое руководство. - М.: Диалог МИФИ, 1999. – 448 с.

3.Метод. пособие по курсу "Машинная графика". Система AutoCAD 10.

ВСГТУ, 1996.

29

Варианты заданий

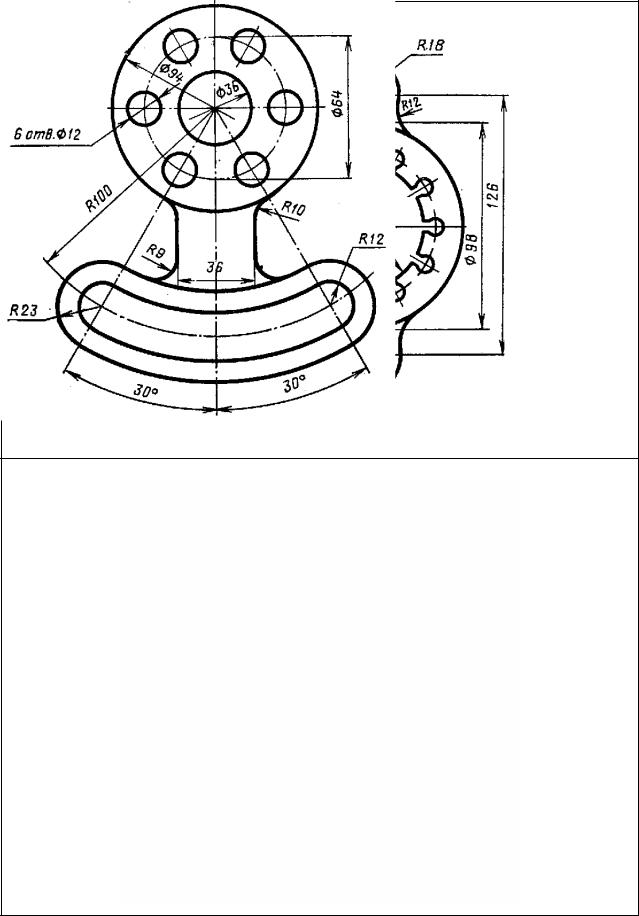

Вариант № 1. Крышка

Вариант № 2. Розетка

30

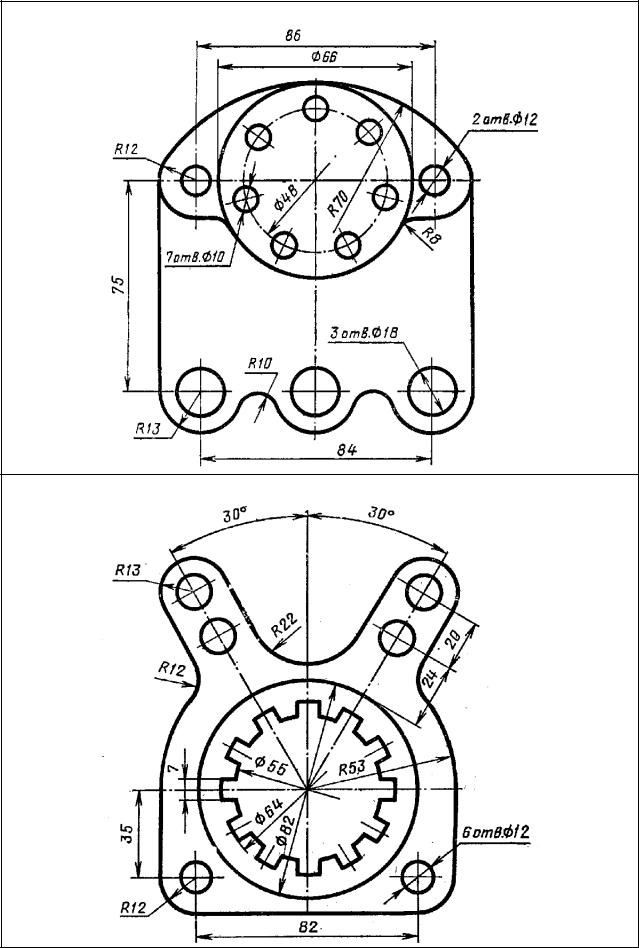

Вариант № 3. Крышка

Вариант № 4. Вилка
