2.6. Тиристоры и динисторы
Тиристоры и динисторы относятся к группе четырехслойных полупроводниковых элементов со структурой p-n-p-n или n-p-n-p. Таким образом, в каждом из элементов имеется по три электронно-дырочных перехода. Наружные выводы в тиристорах присоединены к трем слоям полупроводника – крайним и одному внутреннему, в динисторах наружных выводов только два и подача сигнала на внутренние слои невозможна. Электроды, соединенные с крайними полупроводниковыми слоями у тиристора и динистора имеют те же названия, что и у диода – анод и катод. Электрод, соединенный с одним из внутренних слоев тиристора, называется управляющим электродом (УЭ): если УЭ присоединен к внутреннему слою, примыкающему к аноду, говорят, что тиристор «имеет управление по аноду», а если к слою, соседнему с катодом – «управление по катоду».
На рис. 2.8 приведены условные обозначения тиристоров и динистора в принципиальных электрических схемах. В отличие от транзисторов, ток через которые можно плавно регулировать напряжением, подаваемым на базу или затвор (в линейном режиме), тиристор и динистор являются переключающими элементами с двумя состояниями – открытым и закрытым. При этом физические процессы при открывании закрытого тиристора (динистора) и закрывании открытого коренным образом отличаются.
|
Рис.2.8 |
Допустим, что на четырехслойную полупроводниковую структуру подали небольшое напряжение так, что «плюс» приложен к аноду (представляющему собой p-слой), а «минус» - к катоду (к n-слою). Очевидно, что для обоих крайних электронно-дырочных переходов такое распределение потенциалов стимулирует их открывание, а вот средний переход останется закрытым. Чтобы через динистор или тиристор потек ток анод-катод, надо открыть все три перехода, однако это случается только при достижении внешним напряжением некоторого уровня, именуемого напряжением включения Uвкл.
|

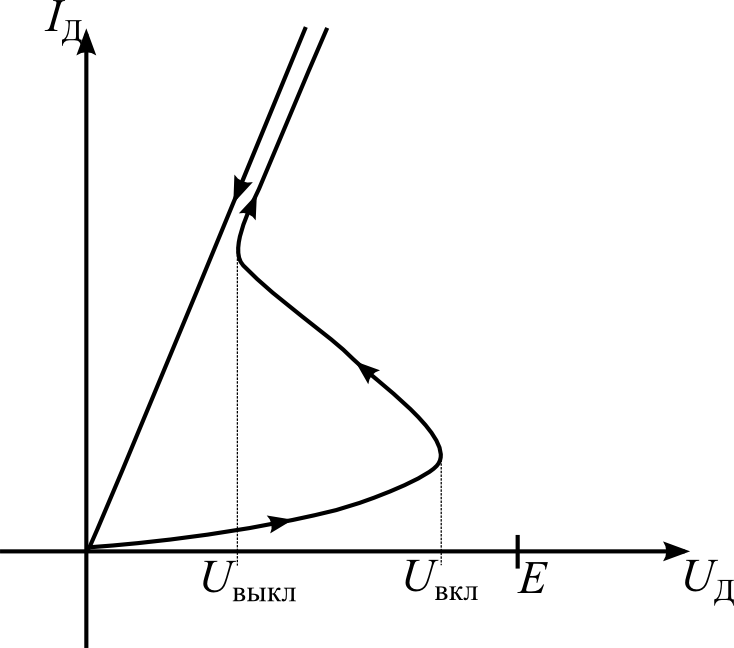

Рис 2.9 |
Тиристоры и динисторы, как правило, используются для переключения довольно больших токов. В справочной литературе по электронике тиристоры и динисторы часто размещают в одних томах с диодами, стабилитронами и варикапами.
