11.4. Счетный триггер

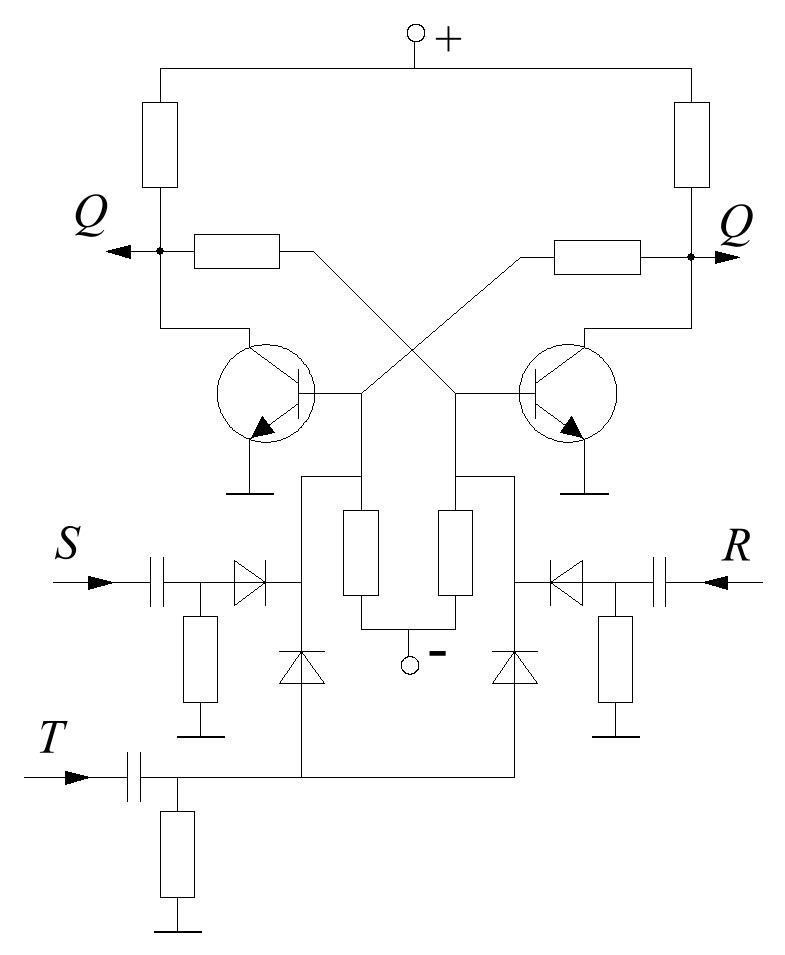

Принципиальная электрическая схема счетного триггера на транзисторах (Т-триггера) приведена на рис.11.7. От схемы RS-триггера (рис.11.4.) она отличается наличием так называемого счетного входа (Т-входа), соединенного одновременно с базами обоих транзисторов.
|
Рис.11.7. |
Импульс, поступающий на счетный вход, за счет разветвленного диодного ограничителя сам «выбирает» траекторию своего движения по электрическим цепям и всегда поступает в базу запертого транзистора, вызывает его отпирание и, как следствие, переключение триггера.
Таким образом, каждый импульс, поступающий на счетный вход, переключает триггер. Однако результат лишь кажется однозначным – он зависит от первоначального (после подключения схемы к источнику питания) состояния схемы. Например, если первоначально правый транзистор был отперт, т. е. на главном выходе был уровень U0, то по поступлению первого счетного импульса он сменится на U1. А если правый транзистор был заперт, то смена уровней будет обратной.
Первоначальное переключение, если оно оказалось нежелательным, неустранимо – уровень U1 на главном выходе будет устанавливаться по каждому нечетному импульсу на Т-входе – а при ином исходном состоянии по каждому четному. Чтобы устранить указанную неопределенность, в триггере кроме счетного входа предусматривают наличие S-входа («входа установки единицы» - на главном выходе) и R-входа («входа установки нуля»).

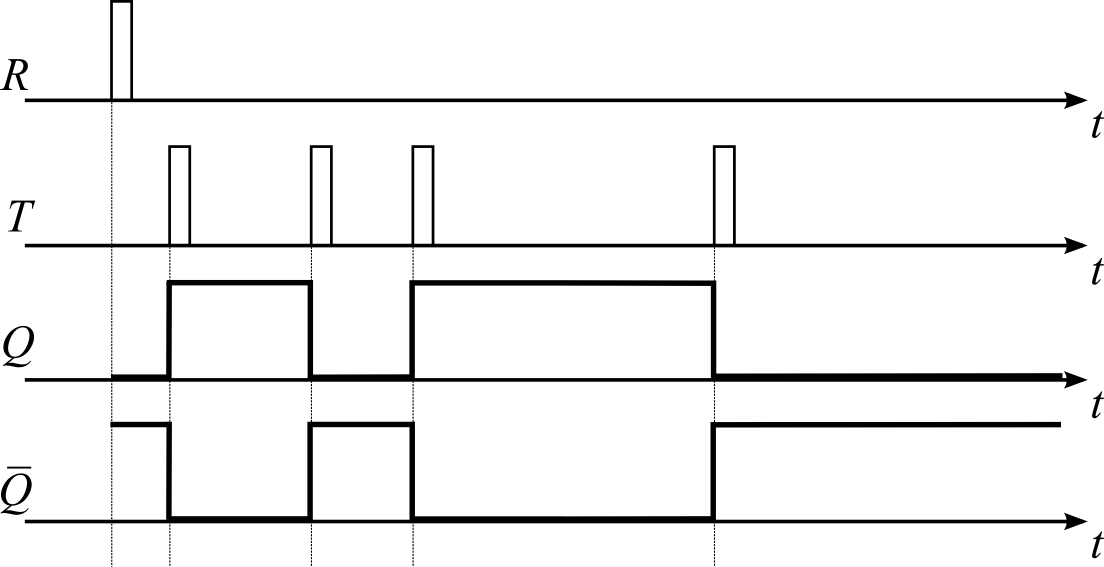

Принцип действия схемы поясняют диаграммы напряжений на ее входах и выходах рис.11.8.
|
Рис.11.8. |
11.5. Синхронный триггер
При значительном количестве триггеров (в электронных устройствах их количество достигает миллионов) необходимо обеспечить их синхронное переключение. Эту задачу решает высокостабильный тактовый генератор (синхронизатор), а сами синхронизируемые триггеры соединяют с его выходом. Пример синхронизации RS-триггера изображен на рис.11.9. Триггер, на
|
Рис.11.9 |
который не поступает синхросигнал, называют асинхронным, а при наличии синхронизации – синхронным; при этом в название триггера добавляют букву С (в английском языке слово «синхронизация» начинается с этой буквы, произносимой как «си»). Таким образом, на рис.11.9 изображена функциональная схема RSС –триггера.

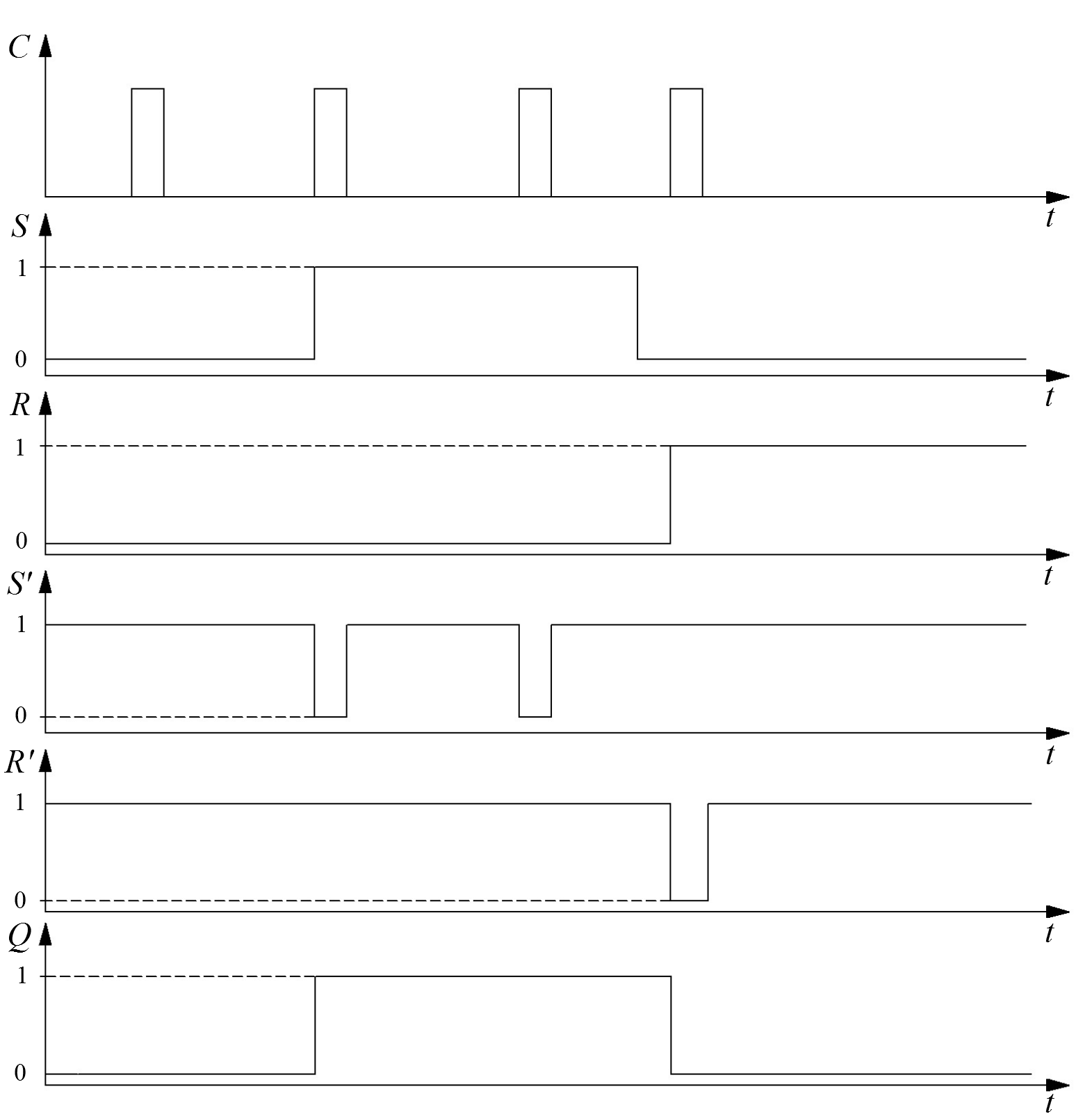

Принцип действия схемы поясняют диаграммы напряжений на ее входах и выходах рис.11.10.
11.6. Триггер задержки

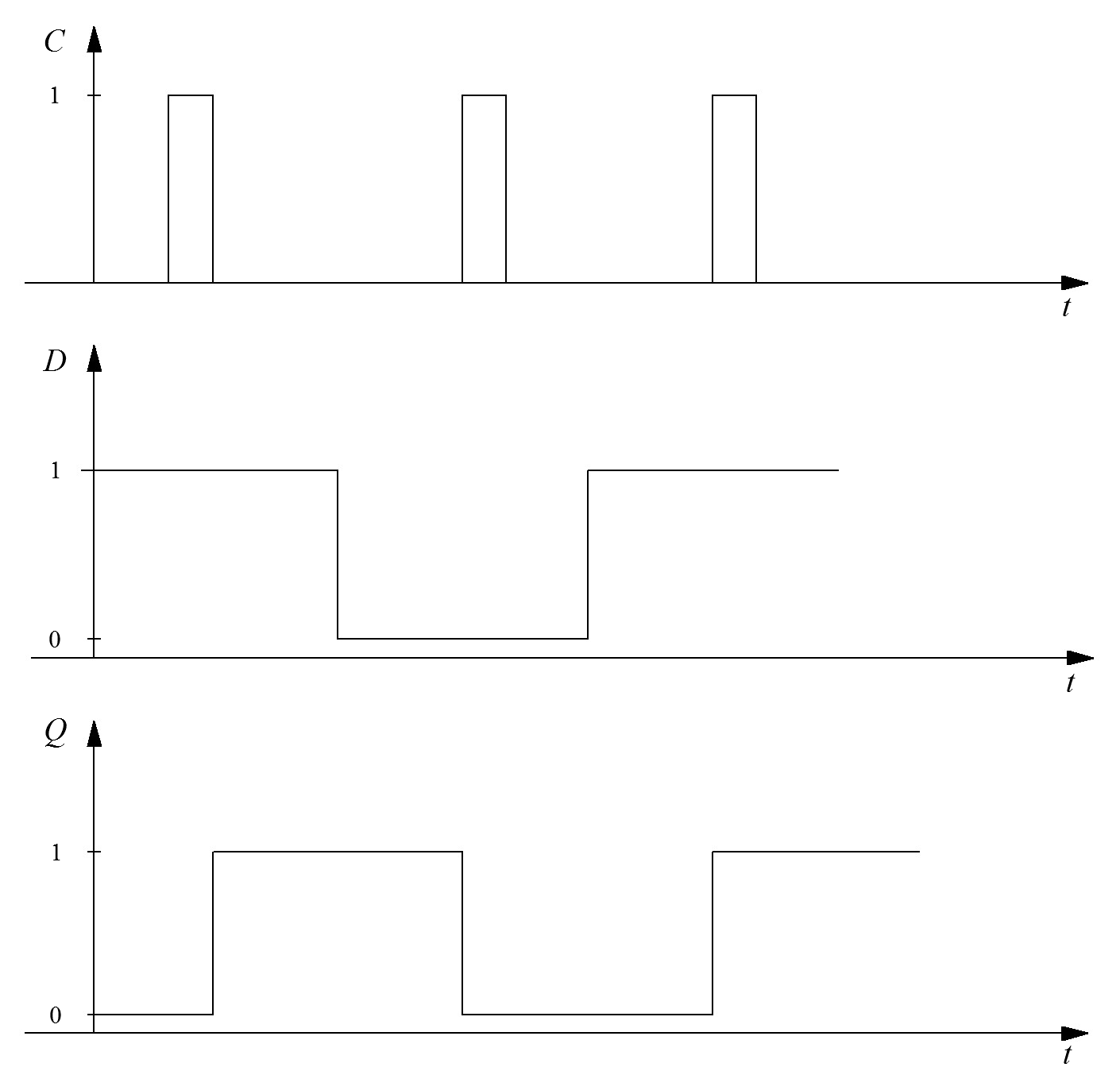

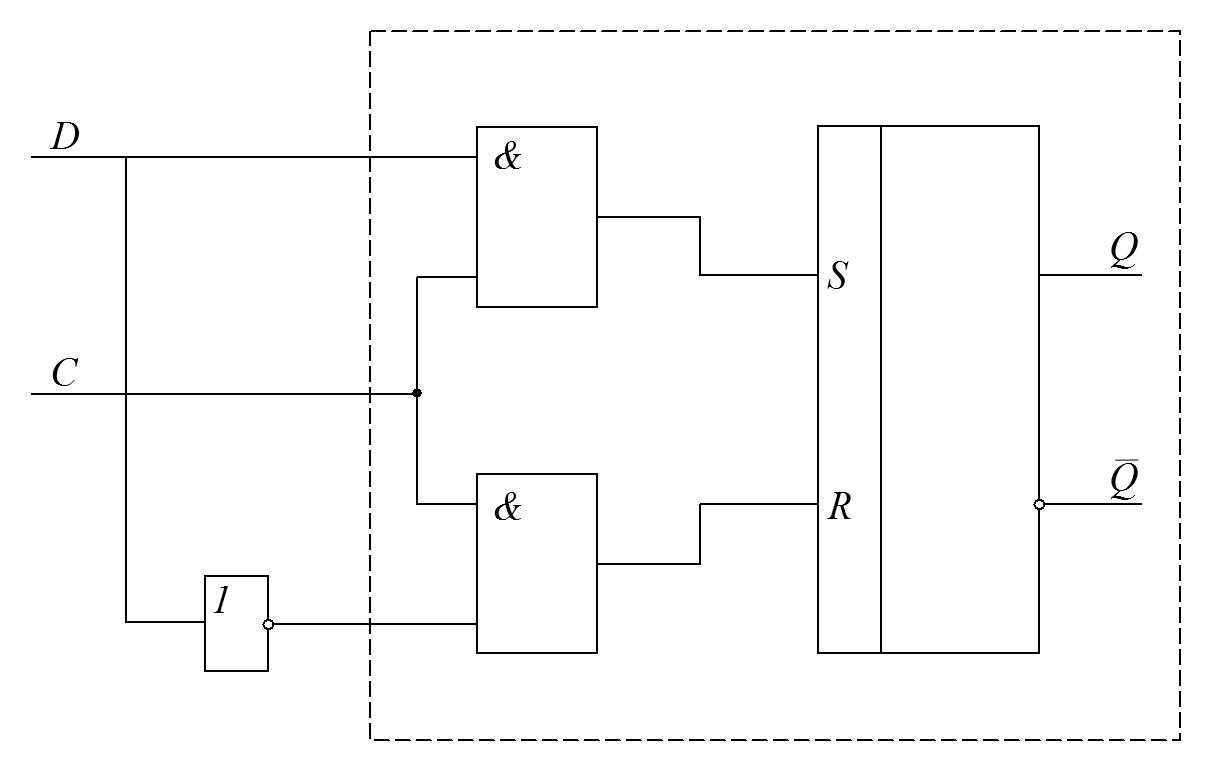

Триггер задержки (или D-триггер) является одним из вариантов синхронного триггера. Его функциональная схема приведена на рис.11.11., а принцип действия поясняют диаграммы напряжений на ее входах и выходах рис.11.12.
Можно представить D-триггер, как комбинацию RSС –триггера и схемы НЕ (а RSС –триггер, в свою очередь, является комбинацией RS –триггера и двух схем И). Наличие инвертора приводит к тому, что сигналы на R’ и S’-входах RSС –триггера оказываются взаимно инвертированными. Однако до одного из входов RS- триггера они доходят только при поступлении тактового импульса. При этом на выходе Q триггера воспроизводится сигнал со входа D. Таким образом, триггер является повторителем входного сигнала, но с задержкой во времени.
|
Рис.11.10 |
|
Рис.11.11 |
|
Рис.11.12 |
