10.4. Транзисторный ждущий мультивибратор (одновибратор)
Схема ЖМВ на транзисторах (рис. 10.9) отличается от схемы ЖМВ на ОУ как по принципу действия, так и топологически и, кроме того, по виду формируемых сигналов. Если генератор на ОУ формирует двухполярные сигналы, то его аналог на транзисторах – однополярные импульсы. Принцип действия транзисторного ЖМВ поясняет рис. 10.10.
Во
время паузы между импульсами схема
находится в устойчивом состоянии:
транзистор VT1
закрыт, на его коллекторе потенциал
практически равен ЕК.
Транзистор VT2
открыт, потенциал на его коллекторе, а
значит и выходной сигнал практически
равен нулю (точнее, равен ΔUКЭ
нас
–
напряжению между эмиттером и коллектором
насыщенного транзистора). Делитель из
сопротивлений
и
включен между точкой с нулевым потенциалом
и источником отрицательного напряжения
−ЕБ.
Средняя точка делителя, соединенная с
базой транзистора VT1,
поэтому также имеет отрицательный
потенциал д,
что способствует поддержанию VT1
в режиме отсечки. Левая обкладка
конденсатора С
соединена с коллектором VT1,
правая – с базой открытого транзистора
VT2,
имеющей нулевой потенциал, поэтому
напряжение на конденсаторе С
практически равно ЕК.
|
Рис. 10.9 |
|

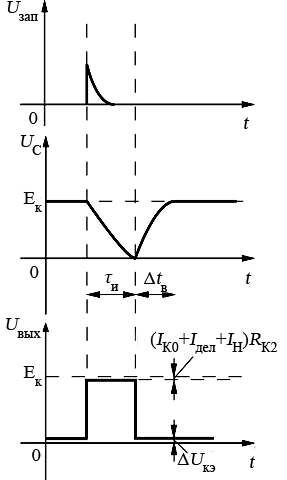

Рис. 10.10 |


По окончании импульса процессы в ЖМВ продолжаются. Конденсатор был разряжен, и его заряд происходит по трассе RК1–С–открытый VT2 за время 2,3RК1С. Тот факт, что потенциал коллектора VT1 не сразу после закрытия транзистора принимает значение ≈ ЕК, в ЖМВ не является недостатком, так как выходной сигнал снимается с коллектора другого транзистора.
