6.3. Неинвертирующий усилитель на оу

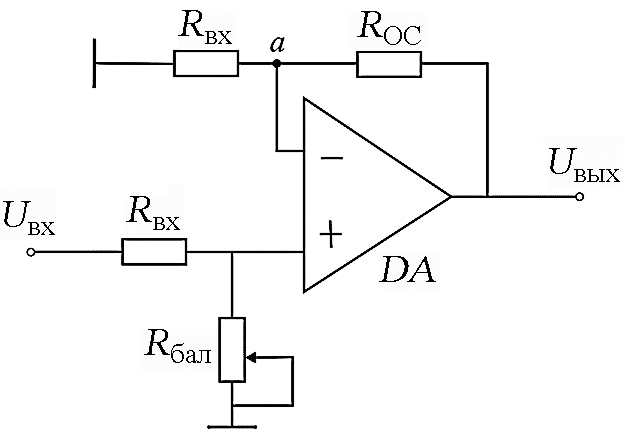

Схема неинвертирующего усилителя приведена на рис. 6.15. Определим ее коэффициент передачи. Запишем уравнение токов для точки a: I1 + + Iвx ОУ = I2. В силу Rвx ОУ Iвx ОУ = 0, откуда I1 = I2. Выражая токи через сопротивления и падения напряжений на этих сопротивлениях, получим –а /R1 = (а – Uвыx)/R2. В данной схеме а 0; а/R2 + а/R1 = Uвыx/R2, т. е. а(R2 + R1)/R1 = Uвыx, откуда а = UвыxR1/(R1 + R2). Но, так как Uвx ОУ = а и в силу КОУ Uвx ОУ = Uвыx/КОУ = 0, то а = +.
С другой стороны, так как Iвx ОУ = 0, то и ток через сопротивление R3 не течет, падения напряжения на нем нет и а = Uвx. Отсюда окончательно получаем Uвx = UвыxR1/(R1 + R2), или Uвыx = Uвx(R1 + R2)/R1. Переписав в более удобном виде, имеем:
|
Рис. 6.15 |
KU = l + R2/R1.
Итак, схема рис. 6.15 является (при любом соотношении R2/R1 кроме R2 = 0) усилителем, причем неинвертирующим. В отличие от инвертирующего усилителя, у которого коэффициент передачи может быть любым (как больше, так и меньше единицы), у неинвертирующего усилителя КU < 1 обеспечить нельзя ни при каком соотношении сопротивлений на входе и в цепи обратной связи.
6.4. Повторитель на операционном усилителе

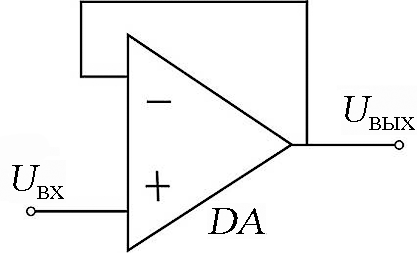

Если в неинвертирующем усилителе принять R2 = 0 (т. е. соединить накоротко инвертирующий вход с выходом), а R1 устремить к бесконечности (значит вовсе убрать R1 из схемы), то получится схема рис. 6.16. Подставив значения R2 и R1 в формулу для KU неинвертирующего усилителя, получим KU = 1 + 0/ = 1. Это означает, что при прохождении через схему сигнал не меняется ни по амплитуде, ни по фазе. Схема рис. 6.16 является повторителем.
|
Рис. 6.16 |
6.5. Инвертирующий сумматор
Рассмотренные в 6.2–6.4 схемы имели один вход. Однако в некоторых задачах необходимо осуществлять сложение двух и более сигналов. Для сложения сигналов используют электронные схемы, именуемые сумматорами.
|

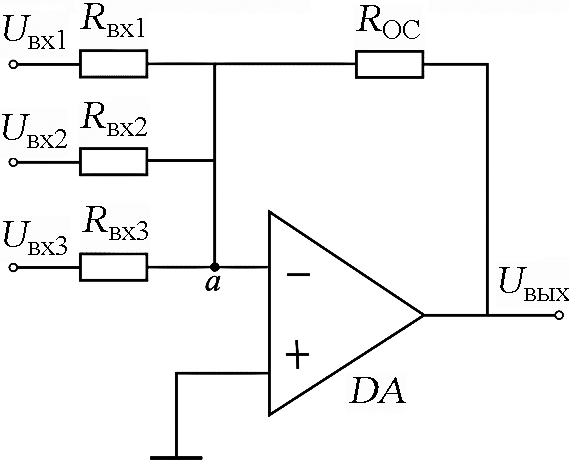

Рис. 6.17 |
Запишем для точки а уравнение токов согласно первому закону Кирхгофа:
I0 + Iвx ОУ = I1 + I2 + I3.
Но, так как Rвx ОУ , то Iвx ОУ = 0, откуда I0 = I1 + I2 + I3.
Выразим токи через сопротивления и падения напряжений на этих сопротивлениях:
(а − Uвыx)/R0 = (Uвx1 − а)/R1 + (Uвx2 − а)/R2 + (Uвx3 − а)/R3.
В силу соединения неинвертирующего входа ОУ с землей (+ = 0) и допущения о КОУ а 0, откуда
−Uвыx/R0 = Uвx1/R1 + Uвx2/R2 + Uвx3/R3,
т. е.
Uвыx = −(Uвx1R0/R1 + Uвx2R0/R2 + Uвx3R0/R3).
Отношения R0/Ri выполняют роль коэффициентов передачи для сиг-
налов Uвxi, их можно обозначить через KUi = R0/Ri. Тогда, в общем виде,
Uвыx = −Σ Uвx i KUi.
Эта формула верна при любом количестве слагаемых.
Таким образом, выходной сигнал равен сумме входных с учетом масштабирующих коэффициентов и с обратным знаком. Данная схема называется инвертирующим сумматором. Отметим, что при сложении сигналов «без весов» следует все входные сопротивления брать одинаковыми (например, R0 = Ri). При сложении «с весами» следует обеспечить соотношение значений сопротивлении Ri, обратное соотношению «весов» (т. е. КUi).
