Лабораторная работа №6

ИСПЫТАНИЕ ГЕНЕРАТОРА ПОСТОЯНОГО ТОКА С ПАРАЛЕЛЛЬНЫМ ВОЗБУЖДЕНИЕМ

Выполнил студент группы МС-31 Максимчик К.В.

Цель работы: изучить конструктивные особенности, физические процессы и характерные свойства генераторов параллельного и ступенчатого возбуждения путем снятия характеристик холостого хода, внешних и регулировочных; по результатам испытаний дать оценку основным свойствам генераторов.

Запишем паспортные данные нашего генератора:

Uн =115B

Iн = 1.3A

Pн = 1.5кВт

Рисунок 1 – Схема исследуемого генератора постоянного тока параллельного возбуждения

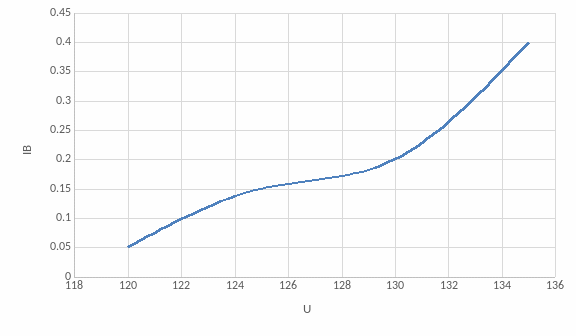

Таблица 1- Характеристика холостого хода
№	U, В	Iв, A
1	135	0.4
2	130	0.2
3	125	0.15
4	120	0.05

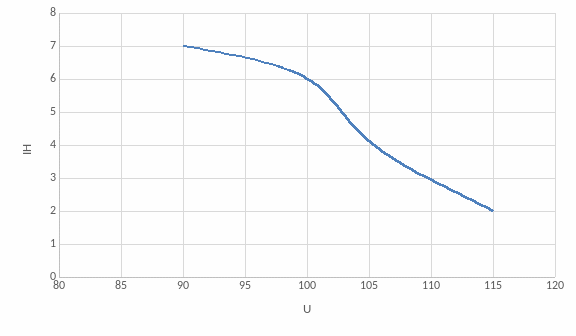

Таблица 2- Внешняя характеристика
№	U, В	Iн, A
1	115	2
2	105	4.1
3	100	6
4	90	7

Таблица 3- Регулировочная характеристика
№	Iа, A	Iв, A
1	2.2	0.09
2	4.5	0.1
3	6.5	0.2
4	8.5	0.2

Построим зависимости:

Вывод: изучили конструктивные особенности, физические процессы и характерные свойства генераторов параллельного путем снятия характеристик холостого хода, внешних и регулировочных; для нормальной работы потребителя электроэнергии необходимо поддерживать постоянство напряжения на зажимах генератора, несмотря на изменение общей нагрузки. Это осуществляется посредством регулирования тока возбуждения.
