.docxЛабораторная работа №2
ИСПЫТАНИЕ ОДНОФАЗНОГО ТРАНСФОРМАТОРА ПОД НАГРУЗКОЙ
Выполнил студент группы МС-31 Максимчик К.В.
Цель работы: ознакомиться с работой трансформатора под нагрузкой. Пользуясь методом непосредственной нагрузки, снять основные характеристики трансформатора. Построить упрощенную векторную диаграмму для режима I2=I2H и рассчитать индукцию в стержне.
Некоторые формулы: Активная мощность вторичной обмотки -
Коэффициент мощности -
Коэффициент полезного действия трансформатора - , где Р1, Р2 – активные мощности первичной и вторичной обмоток;
Изменение вторичного напряжения для номинальной нагрузки -
Схема испытания трансформатора методом непосредственной нагрузки
Таблица 1 – Показания приборов и результаты измерений
N опыта |
Измерено |
Вычислено |
|||||||
I2 |
U2 |
I1 |
U1 |
P1 |
Р2 |
cosφ1 |
η |
||
A |
B |
A |
B |
Вт |
Вт |
- |
% |
||
1 |
0 |
130 |
0 |
220 |
10 |
0 |
0,1 |
0 |
|
2 |
0.1 |
126 |
0.5 |
220 |
90 |
12.6 |
0.82 |
14 |
|
3 |
1.2 |
124 |
0.76 |
220 |
165 |
148.8 |
0.99 |
90 |
|
4 |
1.7 |
125 |
1.1 |
220 |
240 |
212.5 |
0.99 |
89 |
|
5 |
2.6 |
124 |
1.6 |
220 |
350 |
322.4 |
0.99 |
92 |
|
6 |
3.5 |
120 |
2.1 |
220 |
450 |
420 |
0.97 |
93 |
|
7 |
4.1 |
119 |
2.5 |
220 |
525 |
488 |
0.95 |
93 |
Рассчитаем параметры трансформатора для первой строки, т.к. расчет аналогичен. Для начала посчитаем мощность на вторичной обмотке Р2, cosφ2 примем равным 1:
Коэффициент мощности определим по формуле:
КПД будет равен:

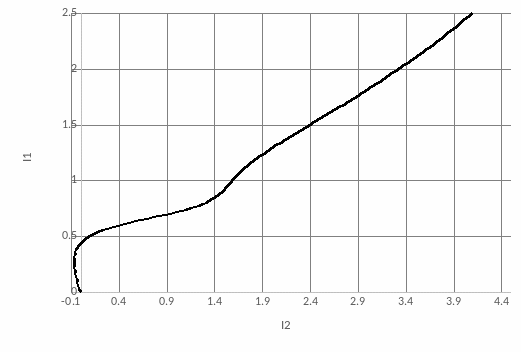

Построим зависимости U2, I1, P1, cosφ1, η от I2:
Определяем индукцию в стержне Bc и число витков w1. Число витков мы определяем из параметров трансформатора w1=512 витков. Bc определяем из выражения . Выразим неизвестную величину, где Sc=600BA, a f=50Гц:
Вывод: ознакомились с работой трансформатора под нагрузкой. Пользуясь методом непосредственной нагрузки, сняли основные характеристики трансформатора. Построили графики зависимостей U2, I1, P1, cosφ1, η от I2 и рассчитать индукцию в стержне.
