Лабораторная работа №4

МАРКИРОВКА ОБМОТОК АСИНХРОННОГО ДВИГАТЕЛЯ

Выполнил студент группы МС-31 Воронцов И.С.

Цель работы: Ознакомиться с устройством, маркировкой, пуском в ход, реверсированием асинхронного двигателя.

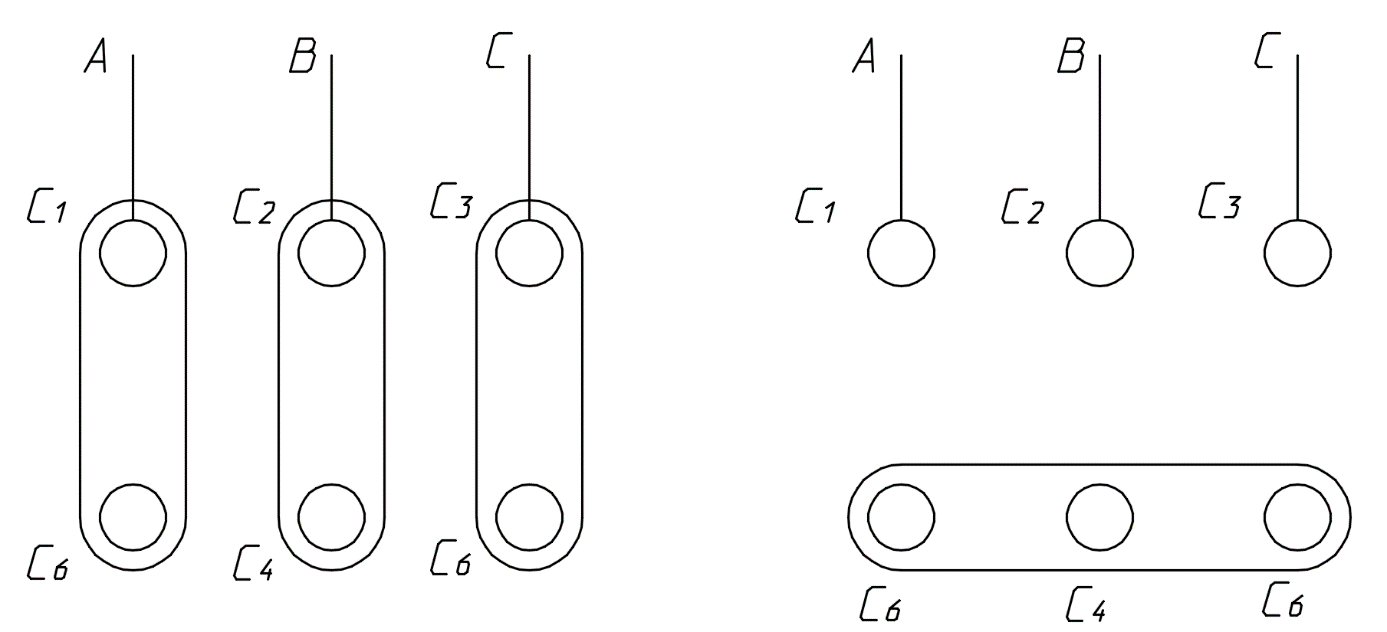

Рисунок 1. – Схема соединения АД треугольником и звездой соответственно

Соединим АД треугольником и снимем показание силы тока I₁=8.5A.

Затем соединим звездой и также замеряем ток I₂=4А.

Посчитаем во сколько раз отличается ток при различных соединениях:

Вывод: Ознакомились с маркировкой обмоток АД. Узнали, что при подключении соединения асинхронного двигателя треугольником очень часто большие пусковые токи, поэтому на производстве сначала АД подключают соединением звездой, а затем с помощью специальных конструкций переключаются на соединение треугольником. Ознакомились с маркировкой обмоток АД
