Лабораторная работа №3

ПАРАЛЛЕЛЬНАЯ РАБОТА ТРАНСФОРМАТОРА

Выполнил студент группы МС-31 Максимчик К.В.

Цель работы: изучить условия включения двух трансформаторов на параллельную работу и распределение нагрузки между ними.

Для проверки условий параллельного подключения трансформаторов соберем схему ниже

Рисунок 1 - Схема проверки трансформатора

На вольтметре видно, что напряжения равно нулю, это значит, что схема собрана верно, поэтому собираем дальше

Рисунок 2 – Схема трансформатора для параллельной работы

Снимем данные и занесем из в следующую таблицу

Таблица 1 – Данные параллельной работы трансформатора

Равномерная нагрузка uk1=uk11				Неравномерная нагрузка uk1≠uk11
№	U2, B	I1, A	I2, A	№	U2, B	I1, A	I2, A
1	133	0.25	0.01	1	-	-	-
2	131	0.05	0.6	2	-	-	-
3	129	0.48	1.1	3	-	-	-
4	128	0.78	1.28	4	-	-	-

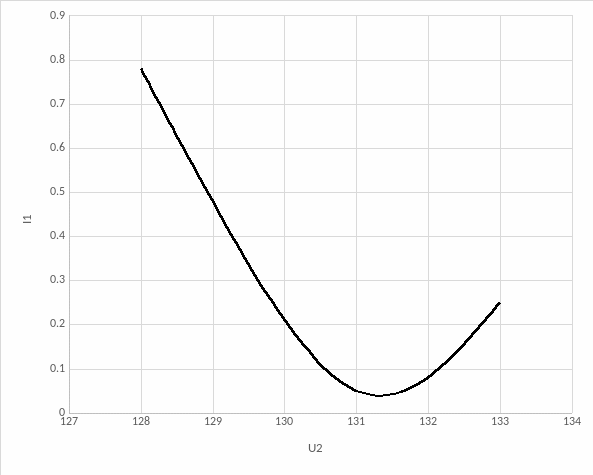

Изобразим некоторые зависимости

Вывод: изучили условия включения двух трансформаторов на параллельную работу и распределение нагрузки между ними. Построили зависимости тока от напряжения при равномерной нагрузке. Снять данные при неравномерной нагрузке не вышло, из-за неисправности оборудования лаборатории, поэтому в таблице отсутствуют значения этих данных.
