Лабораторная работа №2

ИСПЫТАНИЕ ОДНОФАЗНОГО ТРАНСФОРМАТОРА ПОД НАГРУЗКОЙ

Выполнил студент группы МС-31 Максимчик К.В.

Цель работы: ознакомиться с работой трансформатора под нагрузкой. Пользуясь методом непосредственной нагрузки, снять основные характеристики трансформатора. Построить упрощенную векторную диаграмму для режима I₂=I_2H и рассчитать индукцию в стержне.

Некоторые формулы: Активная мощность вторичной обмотки -

Коэффициент мощности -

Коэффициент полезного действия трансформатора - , где Р₁, Р₂ – активные мощности первичной и вторичной обмоток;

Изменение вторичного напряжения для номинальной нагрузки -

Схема испытания трансформатора методом непосредственной нагрузки

Таблица 1 – Показания приборов и результаты измерений

N опыта	Измерено						Вычислено
	I2	U2	I1	U1	P1	Р2		cosφ1	η
	A	B	A	B	Вт	Вт		-	%
1	0	130	0	220	10	0		0,1	0
2	0.1	126	0.5	220	90	12.6		0.82	14
3	1.2	124	0.76	220	165	148.8		0.99	90
4	1.7	125	1.1	220	240	212.5		0.99	89
5	2.6	124	1.6	220	350	322.4		0.99	92
6	3.5	120	2.1	220	450	420		0.97	93
7	4.1	119	2.5	220	525	488		0.95	93

Рассчитаем параметры трансформатора для первой строки, т.к. расчет аналогичен. Для начала посчитаем мощность на вторичной обмотке Р₂; cosφ₂ примем равным 1:

Коэффициент мощности определим по формуле:

КПД будет равен:

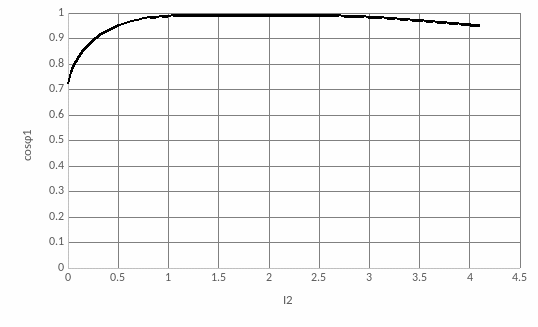

Построим зависимости U₂, I₁, P₁, cosφ₁, η от I₂:

Определяем индукцию в стержне B_c и число витков w₁. Число витков мы определяем из параметров трансформатора w₁=512 витков. B_c определяем из выражения . Выразим неизвестную величину, где S_c=600BA, a f=50Гц:

Вывод: ознакомились с работой трансформатора под нагрузкой. Пользуясь методом непосредственной нагрузки, сняли основные характеристики трансформатора. Построили графики зависимостей U₂, I₁, P₁, cosφ₁, η от I₂ и рассчитали индукцию в стержне.
