Масштабные измерительные преобразователи

1

Понятие измерительного преобразователя

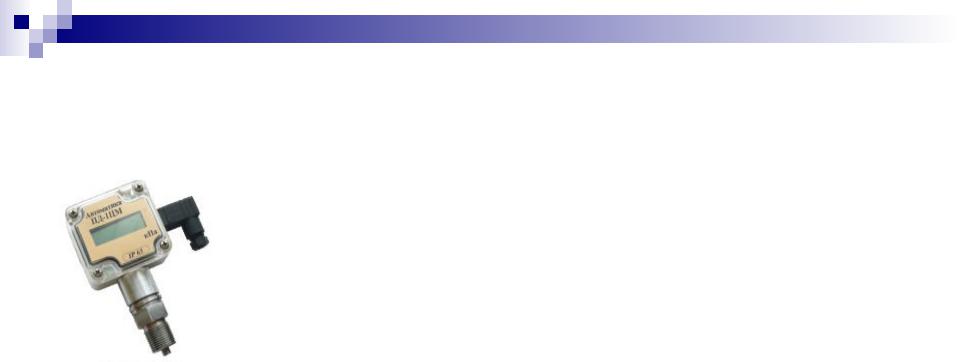

Измерительный преобразователь (ИП) — средство измерений, предназначенное для преобразования измеряемой величины в другую величину или сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации или передачи.

Масштабными называют ИП, предназначенные для изменения значения величины в заданное число раз

2

Измерительные трансформаторы (применяются на переменном токе)

3

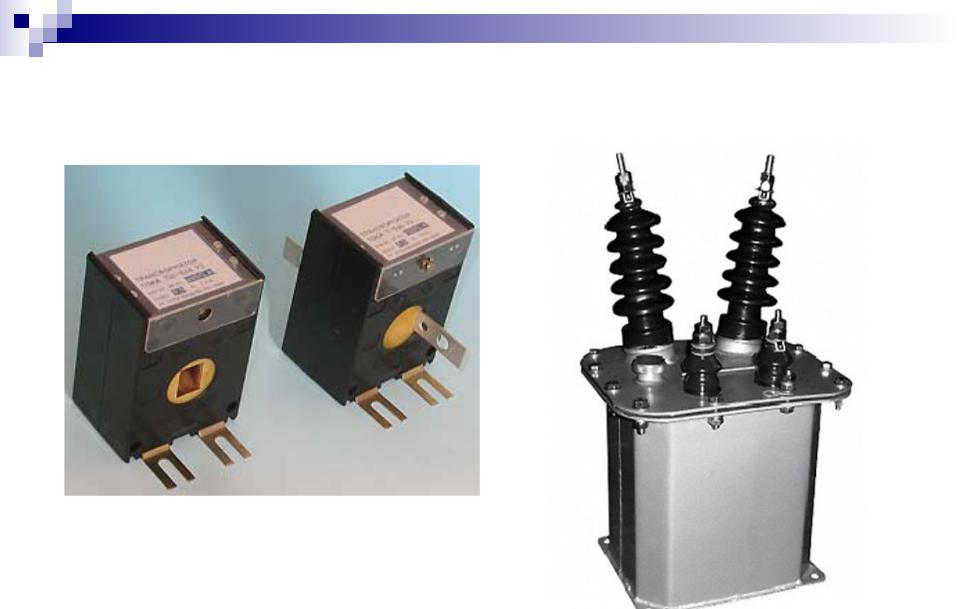

Внешний вид измерительных трансформаторов тока и напряжения (ИТТ и ИТН)

4

Схема ИТТ

Классы точности: Кп 0,1...10

Схема ИТН

6

Погрешности, возникающие при работе ИТТ и ИТН

1. Токовая погрешность и погрешность напряжения – возникает из-за несоответствия реальных и номинальных коэффициентов трансформации

I kINk kI 100 %,

I

U kUNk kU 100 % U

kIN , kUN - номинальные коэффициенты трансформации

kI , kU - реальные коэффициенты трансформации

2. Угловая погрешность – определяется углом между вектором первичного тока и повернутым на 180º вектором вторичного тока

7

Шунты (делители тока)

Шунты (делители тока) предназначены для уменьшения значения тока в заданное число раз. Используются с измерительными приборами постоянного тока.

8

Конструктивное исполнение шунтов

Шунты бывают внутреннего исполнения до 30 А и наружного исполнения до 7500 А. Бывают

однопредельные и многопредельные шунты. Классы точности от 0,02 до 0,5.

Обычно шунты изготавливают из манганиновых пластин.

Манганин - термостабильный сплав (Cu 85 %, Mn 11,5-13,5 %, Ni 2,5-3,5 %). Характеризуется чрезвычайно малым изменением R в области комнатных температур

9

Добавочные сопротивления (делители напряжения)

Добавочные сопротивления (делители напряжения) предназначены для уменьшения значения напряжения в заданное число раз. Используются с приборами, измеряющими постоянное напряжение.
