Диалог Split Options
Задаем имя модели (лучше по имени расщепляемой активности) и свойства. Зададим свойство Copy entire dictionaries, позволяющее копировать словари в отщепляемую модель.
После подтверждения в навигаторе появилась новая модель, на диаграмме A0 модели "Деятельность компании" появилась стрелка вызова "Сборка и тестирование компьютеров".
Контекстная диаграмма модели "Сборка и тестирование компьютеров" имеет новый вид. В старой модели активность "Сборка и тестирование компьютеров» стала недекомпозированной.
Контекстная диаграмма модели "Сборка и тестирование компьютеров"
43
На контекстной диаграмме модели "Сборка и тестирование компьютеров" создадим новую стрелку "Неисправные компоненты".
Диаграмма декомпозиции модели "Сборка и тестирование компьютеров" Теперь произведем слияние моделей. На диаграмме A0 модели деятельность
компании щелкнем правой кнопкой мыши по активности "Сборка и тестирование компьютеров" и из контекстного меню выберем Merge model. В диалоге слияния моделей включаем опцию Cut/Paste entire dictionaries и щелкаем по кнопке OK.
Диалог слияния моделей
44
Две модели слились. Модель "Сборка и тестирование компьютеров" осталась и может быть сохранена в отдельном файле. В модели "Деятельность компании" исчезла стрелка вызова. Появилась неразрешенная граничная стрелка "Неисправные компоненты". Эту стрелку туннелируем вручную.

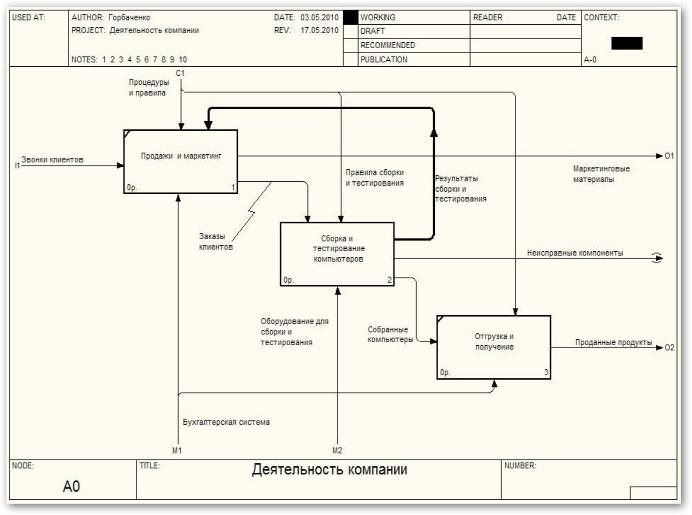

Диаграмма декомпозиции модели "Деятельность компании"
